イマオコーポレーション

エンプラレベリングパッド（アンカータイプ）（LVF125,LVFR125）

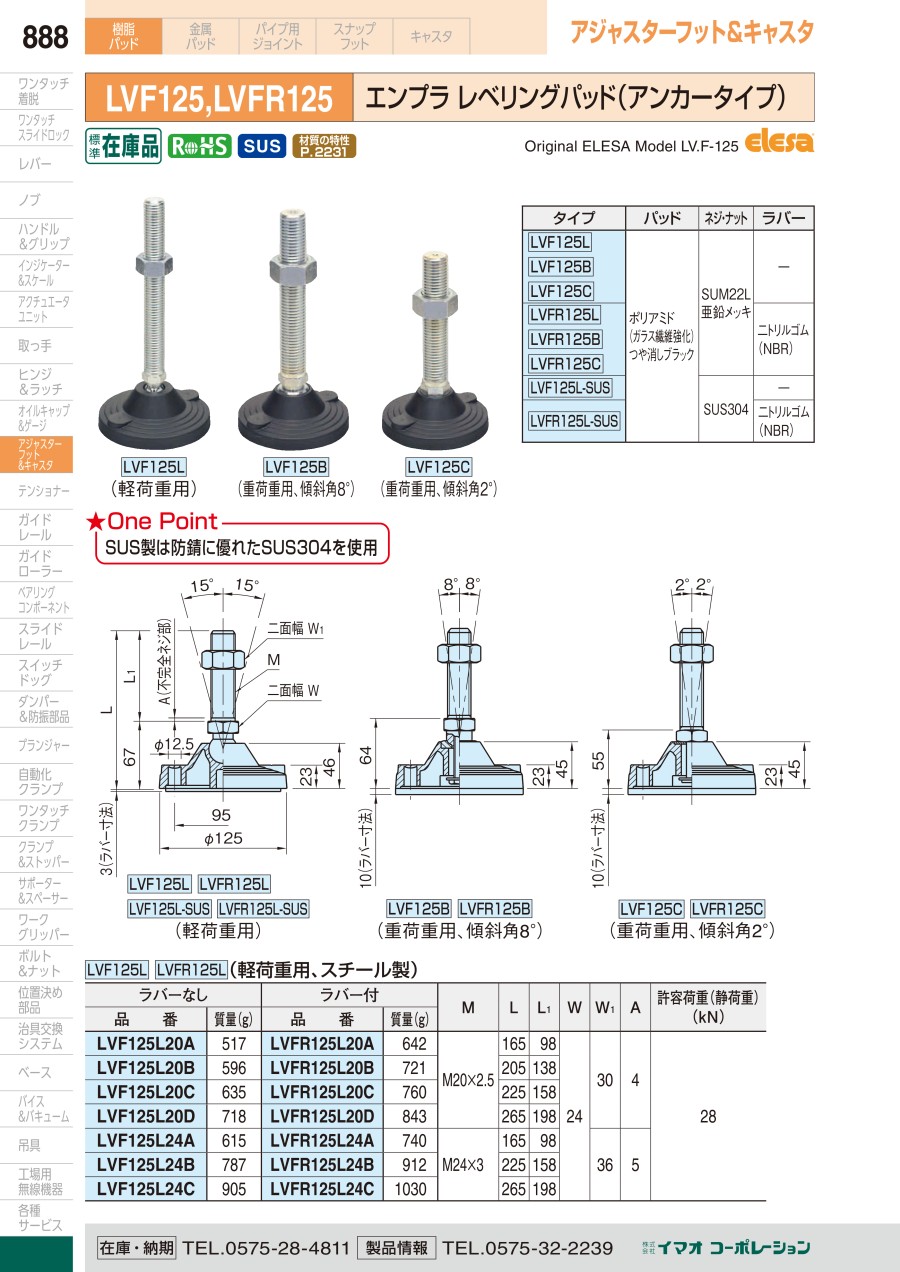

カタログ |

通常単価(税別): 2,997円～8,997円

税込単価: 3,297円～9,897円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：3 日目

【特長】・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係...

種類
各種アジャスタ
特長
底面ゴム付&アンカーボルト固定形
本体材質
樹脂
許容荷重【範囲選択】 (kN)
15.1～
接地面材質
樹脂
幅 W (mm)
125
本体材質(詳細)
ポリアミド
本体表面処理
なし
首振り機構
あり
高さ調節ハンドル
なし

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

軽荷重用

LVF125L、LVFR125L、LVF125L-SUS、SVFR125L-SUS

重荷重用、傾斜角8°

エンプラレベリングパッド（アンカータイプ）（LVF125,LVFR125）外形図2

LVF125B、LVFR125B

重荷重用、傾斜角2°

エンプラレベリングパッド（アンカータイプ）（LVF125,LVFR125）外形図3

LVF125C、LVFR125C

製品仕様

使用温度：max.100℃ min.-30℃
SUS製は防錆に優れたSUS304を使用

型番	パッド	ネジ・ナット	ラバー
LVF125L	ポリアミド（ガラス繊維強化）つや消しブラック	SUM22L 亜鉛メッキ	-
LVF125B
LVF125C
LVFR125L			ニトリルゴム（NBR）
LVFR125B
LVFR125C
LVF125L-SUS		SUS304	-
LVFR125L-SUS		SUS304	ニトリルゴム（NBR）

規格表

軽荷重用、スチール製

軽荷重用、SUS製

エンプラレベリングパッド（アンカータイプ）（LVF125,LVFR125）規格表2

重荷重用、スチール製、傾斜角8°

エンプラレベリングパッド（アンカータイプ）（LVF125,LVFR125）規格表3

重荷重用、スチール製、傾斜角2°

エンプラレベリングパッド（アンカータイプ）（LVF125,LVFR125）規格表4

注意・禁止事項

アンカーボルトご使用の際は、ボルト穴（φ12.5）の上面をポンチ等で打ち落としてご使用ください。

型番リスト

表示件数

型番

特性・用途

ねじの呼び M

ねじ部材質

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

本体高さ h

(mm)

ねじ部表面処理

首振り角度 θ

(deg)

全高

(mm)

RoHS?

最小発注数量

-	24	スチール	40	150.1～	186	45	[亜鉛メッキ] 亜鉛メッキ	16	250	10	1個
-	30	スチール	40	130.1～150	136	45	[亜鉛メッキ] 亜鉛メッキ	16	200	10	1個
-	30	スチール	40	150.1～	186	45	[亜鉛メッキ] 亜鉛メッキ	16	250	10	1個
-	20	スチール	40	70.1～100	95	45	[亜鉛メッキ] 亜鉛メッキ	4	150	10	1個
-	24	スチール	40	70.1～100	95	45	[亜鉛メッキ] 亜鉛メッキ	4	150	10	1個
-	30	スチール	40	150.1～	155	45	[亜鉛メッキ] 亜鉛メッキ	4	210	10	1個
-	20	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品	20	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
-	20	スチール	28	130.1～150	138	46	[亜鉛メッキ] 亜鉛メッキ	30	205	10	1個
耐食性・耐薬品	20	ステンレス	28	130.1～150	138	46	なし	30	205	10	1個
-	20	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品	20	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
-	20	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品	20	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
-	24	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品	24	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
-	24	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品	24	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
-	24	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品	24	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
-	24	スチール	40	150.1～	186	45	[亜鉛メッキ] 亜鉛メッキ	16	250	10	1個
-	30	スチール	40	130.1～150	136	45	[亜鉛メッキ] 亜鉛メッキ	16	200	10	1個
-	30	スチール	40	150.1～	186	45	[亜鉛メッキ] 亜鉛メッキ	16	250	10	1個
-	20	スチール	40	70.1～100	95	45	[亜鉛メッキ] 亜鉛メッキ	4	150	10	1個
-	24	スチール	40	70.1～100	95	45	[亜鉛メッキ] 亜鉛メッキ	4	150	10	1個
-	30	スチール	40	150.1～	155	45	[亜鉛メッキ] 亜鉛メッキ	4	210	10	1個
-	20	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品	20	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
-	20	スチール	28	130.1～150	138	46	[亜鉛メッキ] 亜鉛メッキ	30	205	10	1個
耐食性・耐薬品	20	ステンレス	28	130.1～150	138	46	なし	30	205	10	1個
-	20	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品	20	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
-	20	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品	20	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
-	24	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品	24	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
-	24	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品	24	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
-	24	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品	24	ステンレス	28	150.1～	198	46	なし	30	265	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,797円 ( 5,277円 )	3日目
6,242円 ( 6,866円 )	3日目
6,997円 ( 7,697円 )	3日目
3,397円 ( 3,737円 )	3日目
3,697円 ( 4,067円 )	3日目
5,997円 ( 6,597円 )	3日目
2,997円 ( 3,297円 )	3日目
5,597円 ( 6,157円 )	3日目
3,197円 ( 3,517円 )	3日目
6,497円 ( 7,147円 )	3日目
3,297円 ( 3,627円 )	3日目
6,697円 ( 7,367円 )	3日目
3,397円 ( 3,737円 )	3日目
6,997円 ( 7,697円 )	3日目
3,297円 ( 3,627円 )	3日目
6,597円 ( 7,257円 )	3日目
3,499円 ( 3,849円 )	3日目
7,397円 ( 8,137円 )	3日目
3,597円 ( 3,957円 )	3日目
7,897円 ( 8,687円 )	3日目
6,797円 ( 7,477円 )	3日目
8,997円 ( 9,897円 )	3日目
8,997円 ( 9,897円 )	3日目
5,497円 ( 6,047円 )	3日目
5,797円 ( 6,377円 )	3日目
7,997円 ( 8,797円 )	3日目
3,697円 ( 4,067円 )	3日目
6,497円 ( 7,147円 )	3日目
3,718円 ( 4,090円 )	3日目
6,997円 ( 7,697円 )	3日目
3,797円 ( 4,177円 )	3日目
7,397円 ( 8,137円 )	3日目
3,997円 ( 4,397円 )	3日目
7,897円 ( 8,687円 )	3日目
3,997円 ( 4,397円 )	3日目
7,397円 ( 8,137円 )	3日目
3,997円 ( 4,397円 )	3日目
7,997円 ( 8,797円 )	3日目
4,497円 ( 4,947円 )	3日目
8,497円 ( 9,347円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
