イマオコーポレーション

プロテクションキャップ（M-BM）【1～10個入り】

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 1,955円～4,624円

税込単価: 2,151円～5,086円

セルフタッピング方式のボルトカバーです。【特長】・ナットから突き出たボルト部分...

材質
ポリエチレン

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ネジ込むだけでセルフタッピング

M - BMの外観

M - BMの寸法図

取り付け方法

取り付け方法
手または引掛けスパナでキャップをボルトにねじ込む。ボルトによってキャップ内部の突起部にネジが切られる。防錆効果を上げたい場合は、ボルト・ナットにグリスをつけてからキャップすることをすすめる。

1袋品番	適合ボルト	d	H₁	D	d₁	H	H₂
M6-BM-G15	M6	13	15	18	5.4	16.5	6
M6-BM-G20			20			22	8
M6-BM-G30			30			32	12
M8-BM-G15	M8	16	15	21	7.2	17	6.5
M8-BM-G20			20			22	11.5
M8-BM-G30			30			32	18.5
M10-BM-G20	M10	20	20	25	9	22	8.5
M10-BM-G27		22	27	27.5		28	13
M10-BM-G67		22	67	27.5		68.5	13
M12-BM-G24	M12	30	24	36	10.8	26	12
M12-BM-G32			32			34	17
M12-BM-G67			67.5			70	30.5
M16-BM-G33	M16	32	33	38	14.7	35	15.5
M16-BM-G55			55			57	21
M16-BM-G67			67			69	30
M20-BM-G42	M20	39	42	46	18.3	44.5	18
M20-BM-G55			55			57	28
M20-BM-G65			65			67	27
M24-BM-G50	M24	46.5	50	54	22	52.5	25
M24-BM-G75/44			75	55		77.5	43
M24-BM-G75/30			75	55		77.5	30
M30-BM-G62	M30	59	61.5	69	27.7	64.5	31
M30-BM-G95/54		57.5	95			98	54
M30-BM-G95/36		57	95			97.5	36
M36-BM-G74	M36	68	74	79	33.3	78	32
M36-BM-G115/65		70	113.5	80.5		116.5	65
M36-BM-G115/43		69	114.5	80.5		117.5	43

型番リスト

表示件数

型番

適用ねじの呼び（M)

高さ H1

(mm)

ボルト許容突出量 A

(mm)

RoHS?

最小発注数量

8	30	18.5	10	1パック 10個入り
10	27	13	10	1パック 10個入り
12	32	17	10	1パック 5個入り
16	67	30	10	1パック 5個入り
20	65	27	10	1パック 2個入り
24	75	30	10	1パック 2個入り
30	95	36	10	1個
36	114.5	43	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,252円 ( 3,577円 )	3日目
3,685円 ( 4,054円 )	4日目
1,955円 ( 2,151円 )	3日目
4,624円 ( 5,086円 )	在庫品1日目当日出荷可能
2,495円 ( 2,745円 )	3日目
3,252円 ( 3,577円 )	3日目
2,831円 ( 3,114円 )	3日目
3,674円 ( 4,041円 )	3日目

詳細情報

基本情報

基本情報

セルフタッピング方式のボルトカバーです。
【特長】
・ナットから突き出たボルト部分が長い場合にご使用ください。
・ナットから突き出たボルトを安全にカバーしつつ、ボルトやナットを腐食から守る耐候性に優れたカバーキャップです。
・揮発性防錆材が本体に練りこんであります。
・ネジ込むだけで取り付けができるセルフタッピング方式です。
・丸ナット、六角ナット、四角ナット用です。
・ワッシャー使用時には、シーリングがワッシャーも保護します。
【用途】
・ナットから突き出たボルト部分が長い場合に。

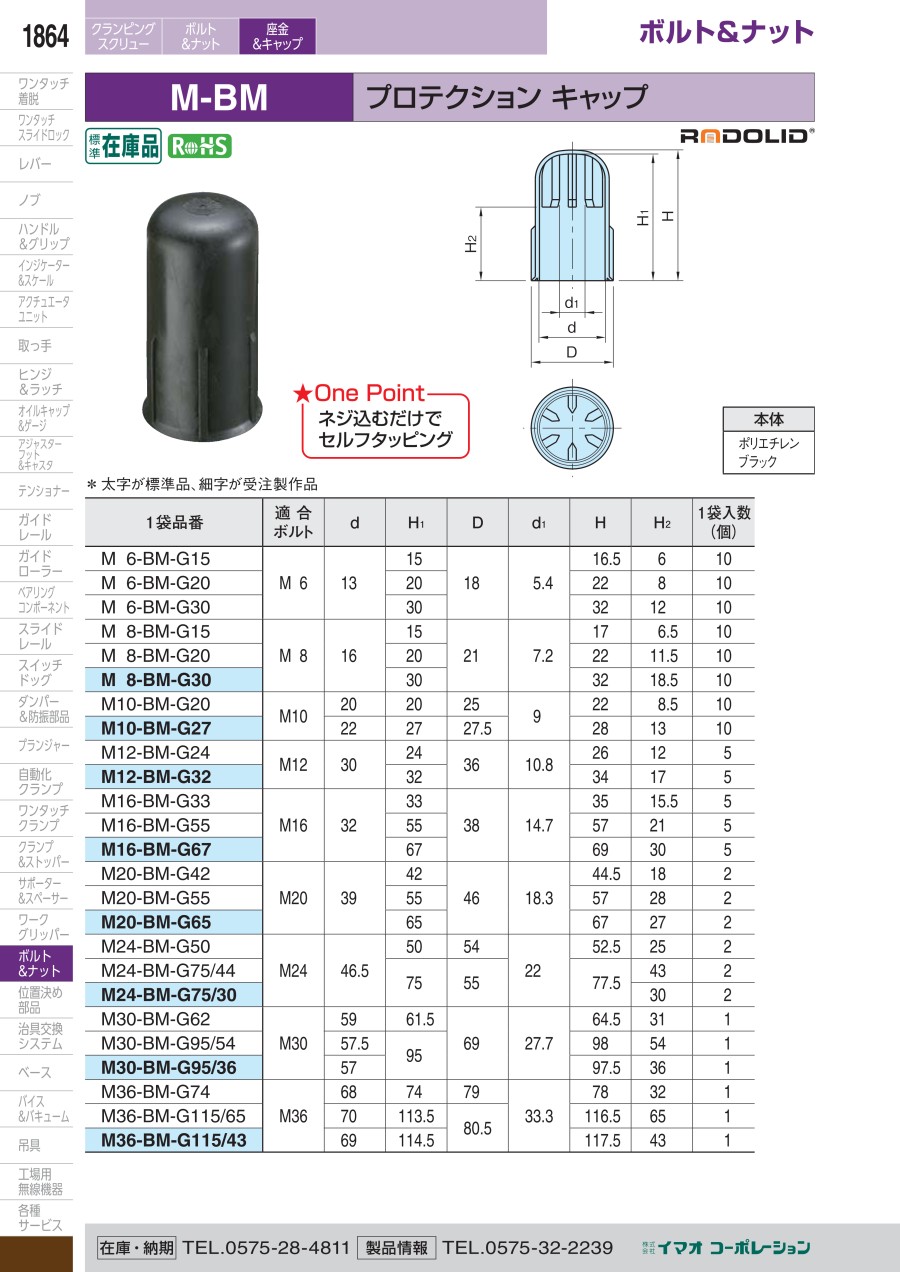

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

プロテクションキャップ（M-BM）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qプロテクションキャップ(型番：M16-BM-G33）は、内側にねじきりがされていますか？

セルフタッピング方式ですので、ネジ込むだけでご利用頂けます。
