オート ローテーション タイトナー （TC-RE）
- 通常単価(税別)
- 4,618円～9,997円
- 税込単価
- 5,080円～10,997円
正・逆両方向に使用可能【特長】・構造と使用が簡単で、高い弾性により衝撃や振動を吸収します。・騒音（接触...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：FCD400（TC-RE10：SMF4040） ハンマートーン塗装 グレー
- アーム：SS400 ハンマートーン塗装 グレー
- 弾性体：天然ゴム
| 型番 | 最大テンション力（N） | 質量 （g） | 締付け トルク （N・m） | |
|---|---|---|---|---|
| アームR1 | アームR | |||
| TC-RE10 | 113 | 85 | 280 | 10 |
| TC-RE20 | 170 | 136 | 480 | 25 |
| TC-RE30 | 425 | 340 | 730 | 49 |
| TC-RE40 | 1,027 | 790 | 2,000 | 89 |
規格表
注）d1は素材寸法で、鋳肌のテーパー形状です。
使用例
取付方法
角度表示を参考にして、回転角度を調整してください。本体固定時、切り欠き部に1箇所現合ピンを使用することで本体が安定し、取付けが容易になります。
スパナAにて必要な角度まで本体を回転させます。その状態で本体をスパナBにてボルトで固定してください。
使用方法
- アイドラーは緩み側でご使用ください。
- 正・逆回転の場合は両側にアイドラーをご使用ください。
技術情報・設計アイデア
技術情報
使用温度：-40～+80℃
注意・禁止事項
使用上の注意
アイドラーは、アームの内側でご使用ください。
もし、外側でご使用される場合は、極力アームに近づけ、そして最大テンション力の半分（回転角度で±15°）以下でご使用ください。
詳細情報
基本情報
正・逆両方向に使用可能
【特長】
・構造と使用が簡単で、高い弾性により衝撃や振動を吸収します。
・騒音（接触する部品が無い）や汚染（潤滑油が無く磨耗が少ない）といった問題を恒久的に排除しランニングコストを削減します。
・汚れに強く、水と日光に高い耐性があります。

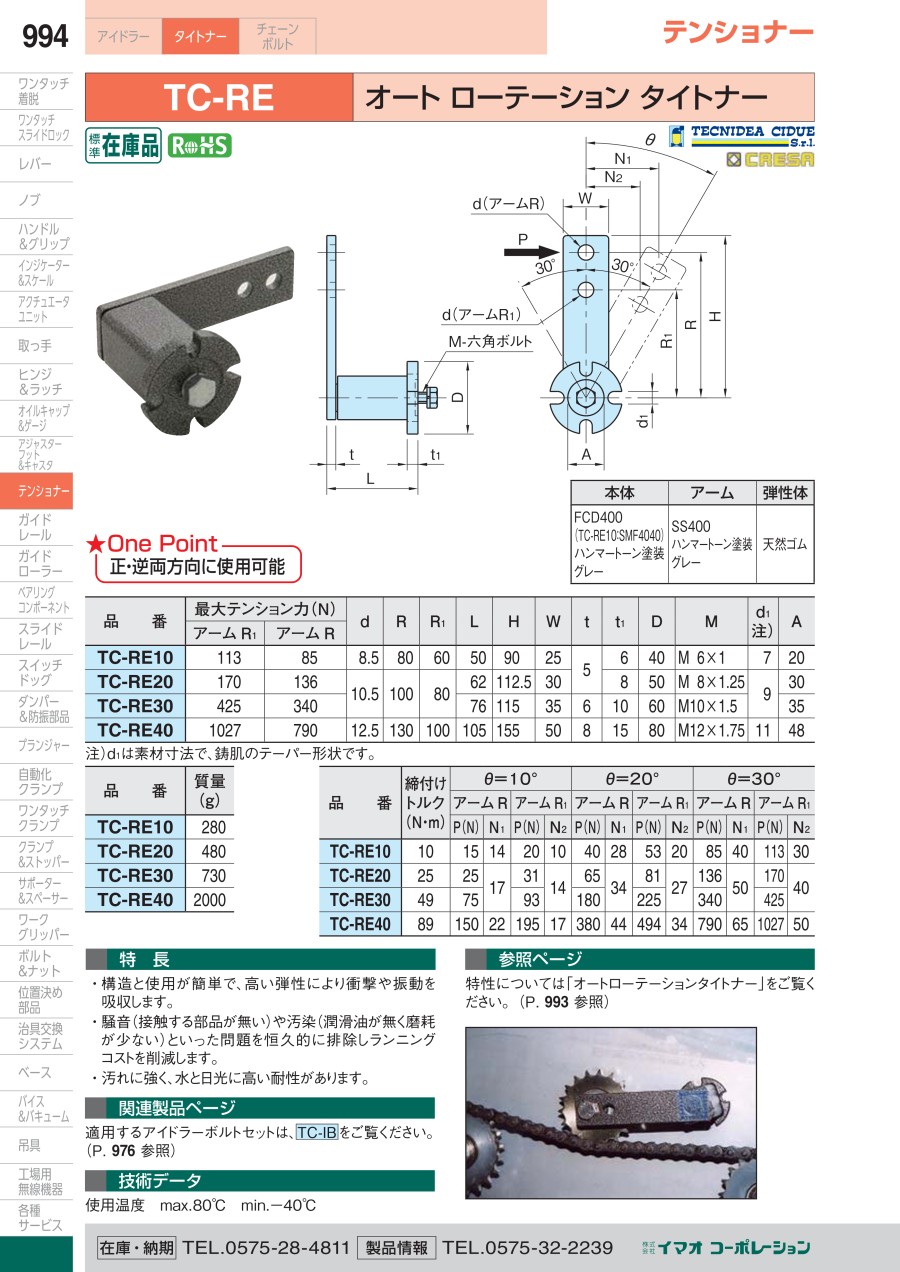

カタログ
