イマオコーポレーション

スチールスプロケットアイドラー（シングル）（NIS-S）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 3,069円～4,863円

税込単価: 3,376円～5,349円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

【特長】・ニードルベアリング圧入です。【材質】・スチール(表面処理四三酸化鉄皮...

スプロケット形状
B形
種類
アイドラー
列数
1
材質
スチール
チェーンタイプ
RS
軸種類
ベアリング内蔵シングル
表面処理
四三酸化鉄皮膜

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

スプロケット：S45C／高周波焼入（歯先）／四三酸化鉄皮膜
ベアリング：スチール

型番	適用するアイドラー軸型番
NIS219S	SID1203
NIS313S	SID1203
NIS420S	SID2506
NIS516S
NIS614S
NIS812S	SID2508

規格表

型番	チェーンNo.	歯数	Do	Dp	d	B	D	L	t	d₁	A	ベアリング型番	質量（g）
NIS219S	25	19	41.5	38.58	12	15	26	16	2.8	19	0.5	TA1215Z	50
NIS313S	35	13	44	39.80	12	15	32	20	4.3	19	2.5	TA1215Z	100
NIS420S	40	20	88	81.18	25	20	67	25	7.2	33		TA2520Z	500
NIS516S	50	16	89	81.37			62	25	8.7				615
NIS614S	60	14	95	85.61			62	32	11.7		6		840
NIS812S	80	12	108	98.14		30	67	40	14.6		5	TA2530Z	1,200

商品特長詳細

技術情報

ベアリングのラジアル荷重（N）〈平均寿命3,000時間と仮定〉

ベアリング型番	回転数（min^-1）
ベアリング型番	100	200	300	500	1,000	1,500
TA1215Z	2,980	2,420	2,160	1,840	1,490	1,320
TA2520Z	7,730	6,280	5,560	4,770	3,870	3,430
TA2530Z	11,300	9,170	8,120	6,980	5,660	5,010

注意・禁止事項

NIS219Sは高周波焼入（歯先）が施されておりません。

型番リスト

表示件数

型番

チェーンNo.

歯数

(T)

軸穴径 d

(mm)

(φ)

RoHS?

最小発注数量

25	19	12	41.5	10	1個
35	13	12	44	10	1個
40	20	25	88	10	1個
50	16	25	89	10	1個
60	14	25	95	10	1個
80	12	25	108	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,491円 ( 3,840円 )	3日目
3,069円 ( 3,376円 )	3日目
3,782円 ( 4,160円 )	在庫品1日目当日出荷可能
3,989円 ( 4,388円 )	在庫品1日目当日出荷可能
3,944円 ( 4,338円 )	4日目
4,863円 ( 5,349円 )	3日目

詳細情報

基本情報

基本情報

【特長】・ニードルベアリング圧入です。【材質】・スチール(表面処理四三酸化鉄皮膜)。

カタログ

商品TOP

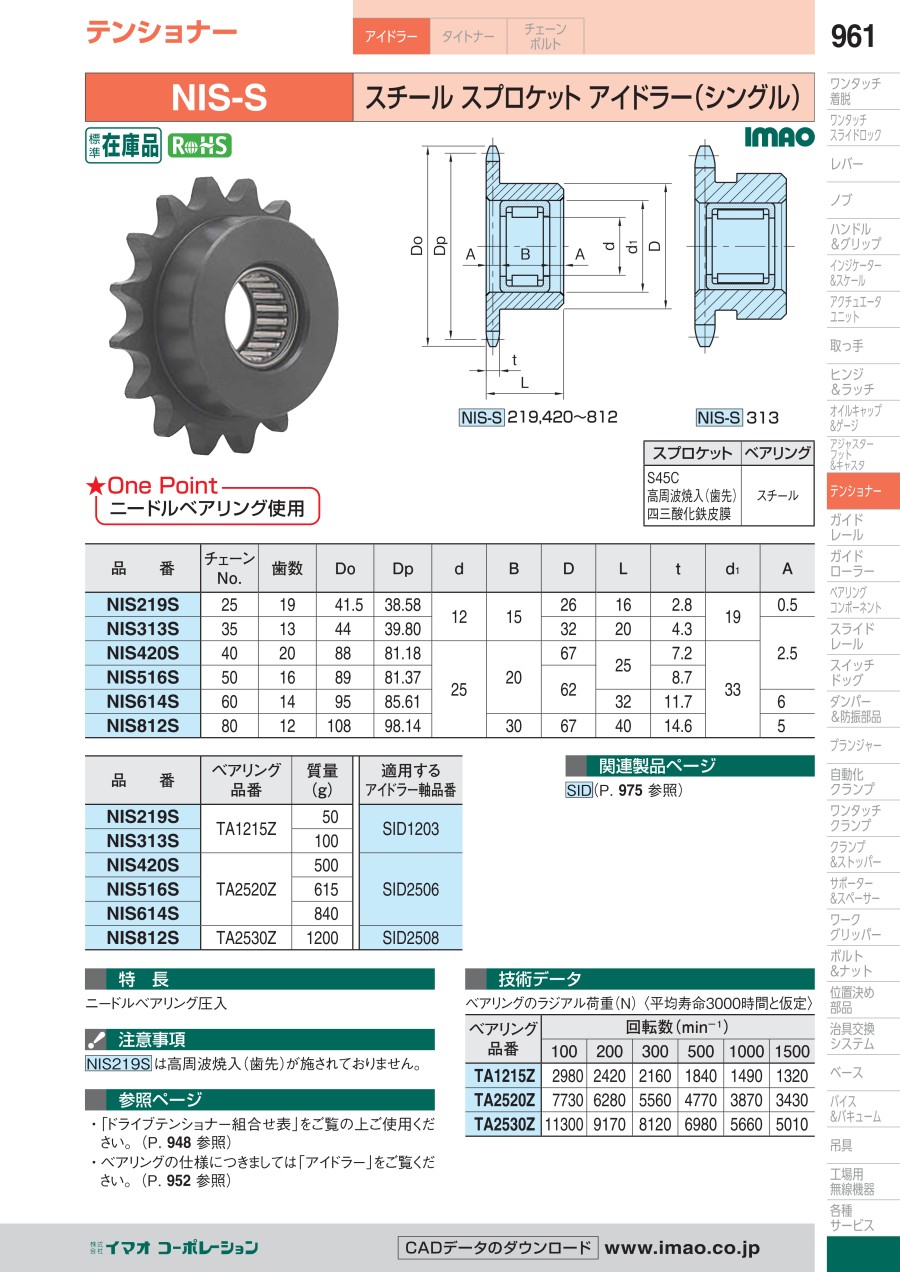

カタログ (見開き版)
