チェーンボルト（シングルエンド型）（CBS1）

Name: チェーン ボルト（シングルエンド型） （CBS1）
Brand: イマオコーポレーション
SKU: 221000370825
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 504円～8,535円

税込単価: 554円～9,389円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

チェーンボルト（シングルエンド・ロング型）（CBS2）

通常価格(税別)： 618円 (税込価格：680円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

チェーンナット（CNS1）

通常価格(税別)： 636円 (税込価格：700円)

通常出荷日：在庫品1日目

シングルエンド型のチェーンボルトです。SUS製は防錆に優れたSUS304を使...

詳細情報を確認する

種類
チェーンボルト

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

タイプ	ボルト	ナット
CBS1 CBS1-L	SCM435 四三酸化鉄皮膜 HRC33～39	スチール
CBS1-SUS	SUS304	ステンレススチール

規格表

サイズ	-	チェーン No．	M	L₂	L₁	A	B	d	W	C	D	L	質量（g）
CBS1 CBS1-L CBS1-SUS	25	25	M 5×0.80	23	25	10	3	2.4	4.8	6.5	7	35	6
	35	35	M 6×1.00	27	30	15	4.5	3.7	7.4	10.5	10	45	15
	40	40	M 8×1.25	36	40	20	6	4	11.2	13	14	60	37
	50	50	M10×1.50	45	50	25	7.5	5.2	13.8	16.5	17	75	72
	60	60	M12×1.75	55	60	30	9	6	17.8	19.5	21	90	127
	80	80	M16×2.00	74	80	40	12	8	22.6	26	27	120	288
	100	100	M20×2.50	92	100	50	15	9.6	27.5	32	33	150	650

スチール製				SUS製
右ネジ		左ネジ		右ネジ
型番	許容荷重（N）	型番	許容荷重（N）	型番	許容荷重（N）
CBS1- 25	950	CBS1- 25-L	950	CBS1- 25-SUS	530
CBS1- 35	2000	CBS1- 35-L	2000	CBS1- 35-SUS	1100
CBS1- 40	4100	CBS1- 40-L	4100	CBS1- 40-SUS	2200
CBS1- 50	6500	CBS1- 50-L	6500	CBS1- 50-SUS	3600
CBS1- 60	9500	CBS1- 60-L	9500	CBS1- 60-SUS	5300
CBS1- 80	17400	CBS1- 80-L	17400	CBS1- 80-SUS	9700
CBS1-100	26400	CBS1-100-L	26400	CBS1-100-SUS	14700

使用例

バランスウェイトのチェーンも簡単に固定できます。

商品特長詳細

本体の材質はスチール製とステンレス製の2種類。
防錆に優れたSUS304を使用しています。

注意・禁止事項

・SUS製は右ネジタイプのみです。
・チェーンボルトを吊り下げ装置にご使用の場合は、決して装置下側に人が入らないようにしてください。
・チェーンボルト又はチェーンが破損した場合、重大な損害が考えられる時は、安全装置を別に設置し危険防止をしてください。
・チェーンボルトは消耗品ですので、定期的な点検・交換が必要です。
・上記の許容荷重は引張りにおける値ですので、それ以外の荷重が加わる場合はご考慮ください。

型番リスト

表示件数

型番

チェーン№

ネジ山の巻き方向

材質

許容荷重

(N)

ネジ径 M

トラスココード

RoHS?

最小発注数量

25	右ネジ	スチール	950	M 5×0.8	330-8065	10	1個
25	左ネジ	スチール	950	M 5×0.8	-	10	1個
25	右ネジ	ステンレス	530	M 5×0.8	-	10	1個
35	右ネジ	スチール	2000	M 6×1	330-8073	10	1個
35	左ネジ	スチール	2000	M 6×1	-	10	1個
35	右ネジ	ステンレス	1100	M 6×1	-	10	1個
40	右ネジ	スチール	4100	M 8×1.25	330-8081	10	1個
40	左ネジ	スチール	4100	M 8×1.25	-	10	1個
40	右ネジ	ステンレス	2200	M 8×1.25	-	10	1個
50	右ネジ	スチール	6500	M10×1.5	330-8090	10	1個
50	左ネジ	スチール	6500	M10×1.5	-	10	1個
50	右ネジ	ステンレス	3600	M10×1.5	-	10	1個
60	右ネジ	スチール	9500	M12×1.75	330-8103	10	1個
60	左ネジ	スチール	9500	M12×1.75	-	10	1個
60	右ネジ	ステンレス	5300	M12×1.75	-	10	1個
80	右ネジ	スチール	17400	M16×2	330-8111	10	1個
80	左ネジ	スチール	17400	M16×2	-	10	1個
80	右ネジ	ステンレス	9700	M16×2	-	10	1個
100	右ネジ	スチール	26400	M20×2.5	330-8057	10	1個
100	左ネジ	スチール	26400	M20×2.5	-	10	1個
100	右ネジ	ステンレス	14700	M20×2.5	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

504円 ( 554円 )	在庫品1日目当日出荷可能
649円 ( 714円 )	3日目
1,134円 ( 1,247円 )	3日目
533円 ( 586円 )	在庫品1日目当日出荷可能
678円 ( 746円 )	3日目
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
778円 ( 856円 )	3日目
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
872円 ( 959円 )	在庫品1日目当日出荷可能
1,127円 ( 1,240円 )	3日目
2,189円 ( 2,408円 )	3日目
1,239円 ( 1,363円 )	在庫品1日目当日出荷可能
1,471円 ( 1,618円 )	3日目
3,103円 ( 3,413円 )	在庫品1日目当日出荷可能
1,789円 ( 1,968円 )	在庫品1日目当日出荷可能
2,189円 ( 2,408円 )	3日目
5,105円 ( 5,616円 )	3日目
2,812円 ( 3,093円 )	在庫品1日目当日出荷可能
3,588円 ( 3,947円 )	3日目
8,535円 ( 9,389円 )	3日目

詳細情報

基本情報

基本情報

シングルエンド型のチェーンボルトです。SUS製は防錆に優れたSUS304を使用しています。

カタログ

商品TOP

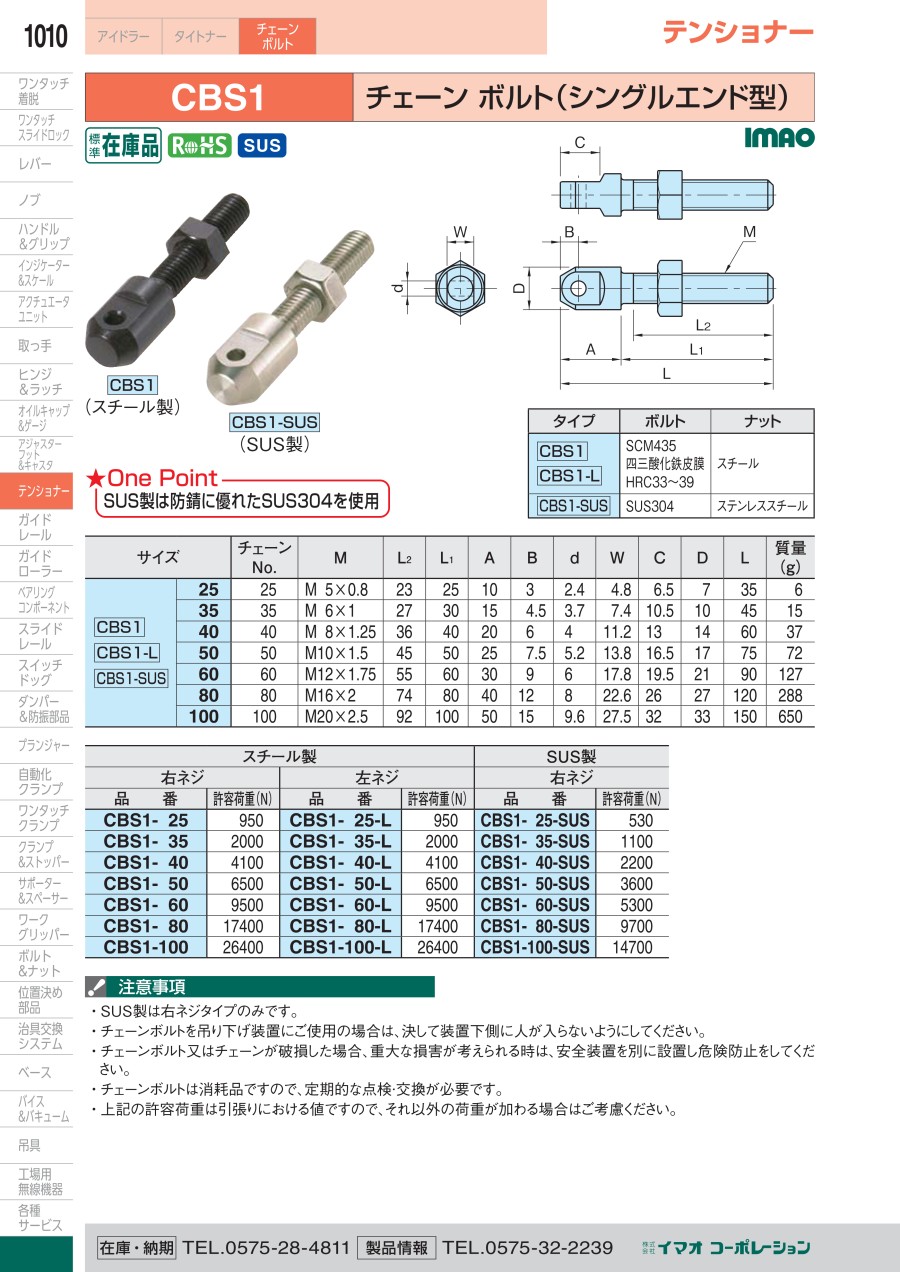

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
