メカニカル部品技術窓口
チェーン ナット （CNS1）
未確定：候補が7型番あります。
商品情報
外形図
製品仕様
【本体仕様】
- S45C
- 四三酸化鉄皮膜
- HRC33～39
規格表
| 型番 | チェーンNo. | M | Lf | A | L | L1 | L2 | d | W | B | W1 | D | 許容荷重 （N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CNS1-25 | 25 | M5×0.8 | 8 | 3 | 19 | 11 | 8 | 2.4 | 4.8 | 6.5 | 8 | 7 | 700 | 5 |
| CNS1-35 | 35 | M6×1 | 10 | 4.5 | 24.5 | 14.5 | 10 | 3.7 | 7.4 | 10.5 | 10 | 10 | 1,450 | 10 |
| CNS1-40 | 40 | M8×1.25 | 13 | 6 | 31 | 18 | 13 | 4 | 11.2 | 13 | 14 | 14 | 3,000 | 30 |
| CNS1-50 | 50 | M10×1.5 | 15 | 7.5 | 38.5 | 23.5 | 15 | 5.2 | 13.8 | 16.5 | 17 | 17 | 4,800 | 50 |
| CNS1-60 | 60 | M12×1.75 | 18 | 9 | 44 | 26 | 18 | 6 | 17.8 | 19.5 | 22 | 21 | 7,000 | 95 |
| CNS1-80 | 80 | M16×2 | 20 | 12 | 54 | 34 | 20 | 8 | 22.6 | 26 | 27 | 27 | 12,800 | 180 |
| CNS1-100 | 100 | M20×2.5 | 25 | 15 | 67 | 42 | 25 | 9.6 | 27.5 | 32 | 36 | 33 | 19,500 | 370 |
注意・禁止事項
注意・禁止事項
- チェーンナットを吊り下げ装置にご使用の場合は、決して装置下側に人が入らないようにしてください。
- チェーンナット又はチェーンが破損した場合、重大な損害が考えられる時は、安全装置を別に設置し危険防止をしてください。
- チェーンナットは消耗品ですので、定期的な点検・交換が必要です。
- 上記の許容荷重は引張りにおける値ですので、それ以外の荷重が加わる場合はご考慮ください。

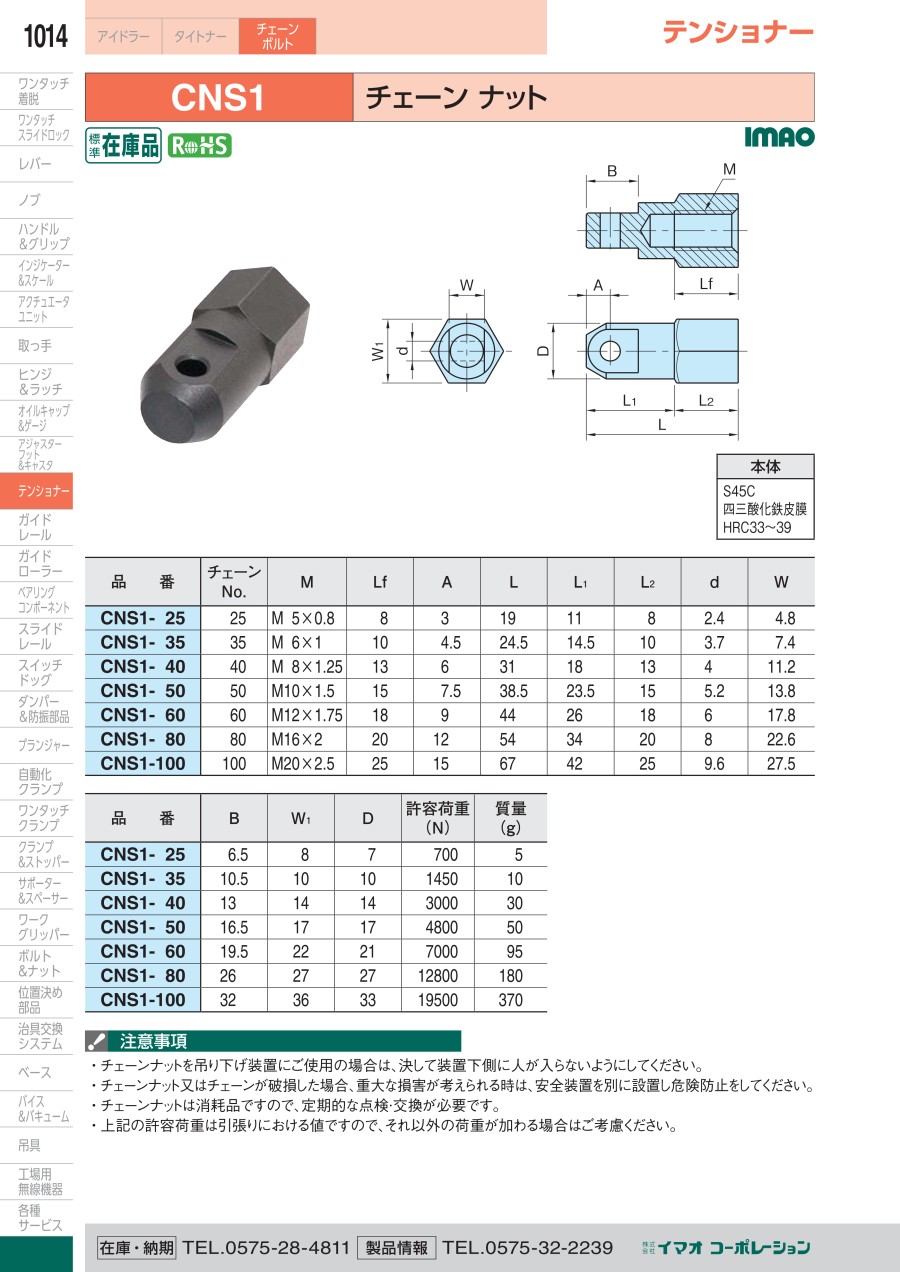

カタログ
