チェーン ガイド（AGDガイド） （AGD）
- 通常単価(税別)
- 3,695円～10,632円
- 税込単価
- 4,065円～11,695円
安全・良質標準エンプラガイドレールが、オートメーション化に担う役割はいっそう重要になっています。静かで...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- レール：超高分子量ポリエチレン（UHMWPE）、グリーン
- 適用チェーンは二列の伝動用ローラーチェーン及びブシュチェーン（JIS B 1801）です。
取付例
| 型番 | 推奨ボルトサイズ |
|---|---|
| AGD40 | M5 |
| AGD50 | |
| AGD60 | |
| AGD80 | M6 |
- 取付けボルトの先端、頭が表面に出ないようにしてください。
| 型番 | 推奨ボルトサイズ |
|---|---|
| AGD40 | M4 |
| AGD50 | |
| AGD60 | |
| AGD80 | M5 |

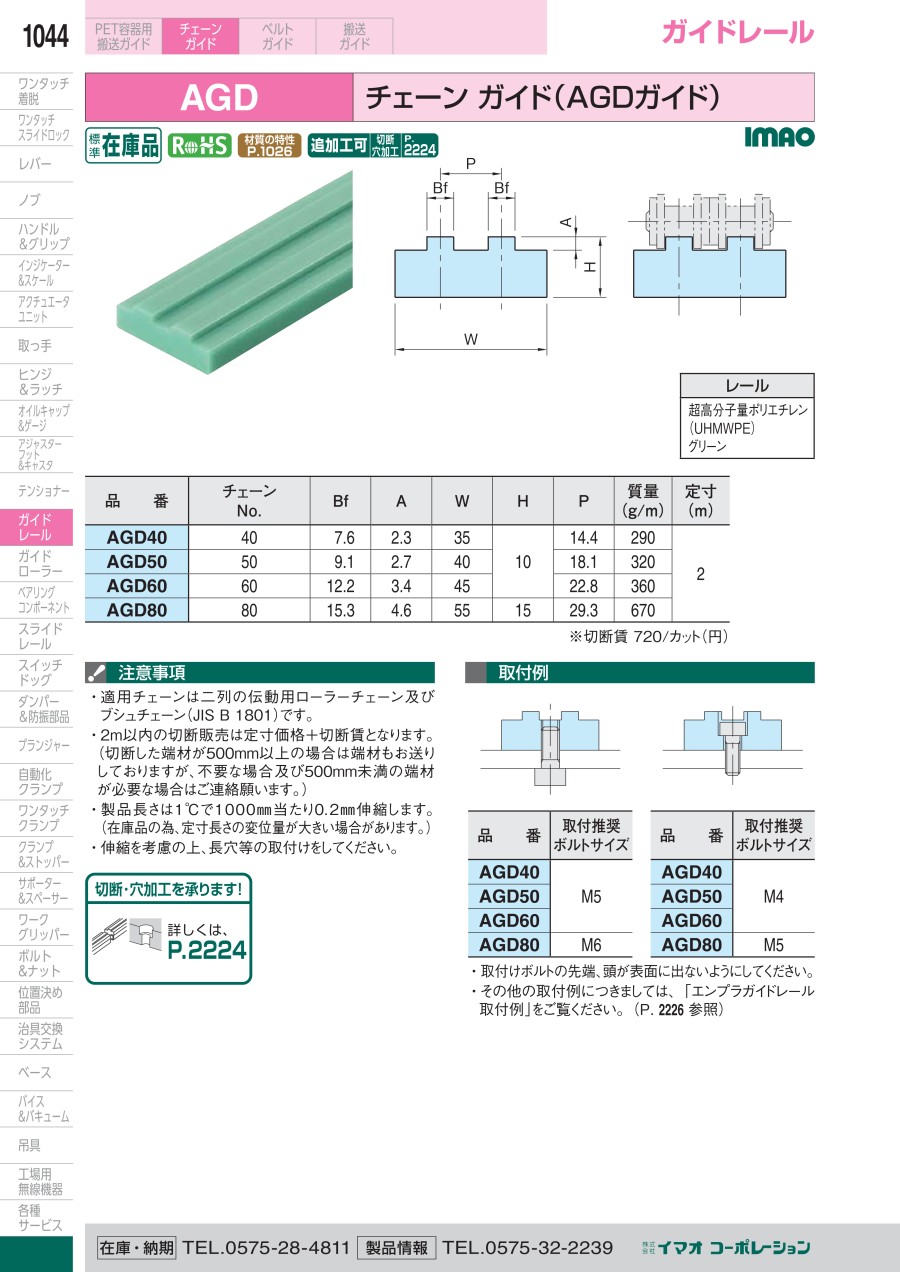

規格表
| 型番 | チェーンNo. | Bf | A | W | H | P | 質量（g/m） | 定寸（m） |
|---|---|---|---|---|---|---|---|---|
| AGD40 | 40 | 7.6 | 2.3 | 35 | 10 | 14.4 | 290 | 2 |
| AGD50 | 50 | 9.1 | 2.7 | 40 | 18.1 | 320 | ||
| AGD60 | 60 | 12.2 | 3.4 | 45 | 22.8 | 360 | ||
| AGD80 | 80 | 15.3 | 4.6 | 55 | 15 | 29.3 | 670 |
注意・禁止事項
- 製品長さは1℃で1,000mm当たり0.2mm伸縮します。
- 伸縮を考慮の上、長穴等の取付けをしてください。
詳細情報
基本情報
安全・良質
標準エンプラガイドレールが、
オートメーション化に担う役割はいっそう重要になっています。
静かで安全なロングライフの搬送を実現する為にも、
良質のエンプラガイドレールをお選びください。
【特長】
・エンプラガイドレールは、光分散測定法で分子量4百万以上の超高分子量を持つポリエチレン（UHMWPE）で作られています。
・超高分子量ポリエチレンは耐化学薬品性、耐摩耗性、滑走性に優れ、また低温時でもこれらの機械特性の著しい低下がないなど、エンプラガイドレールに好ましい条件を備えています。
・さらには生化学的に構造欠陥がない安定した品質であることも大きな特長です。
・エンプラガイドレールはバージン材を使用し、品質の安定性に優れ、今日の高度な技術を要求される搬送ラインに最適なエンプラガイドレールです。
