ボールベアリング ユニット 直接取付タイプ （BSDN）
- 通常単価(税別)
- 3,230円～5,819円
- 税込単価
- 3,553円～6,401円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・薄型で安価なボールベアリング角型ユニットです。・直接取付けタイプです。
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

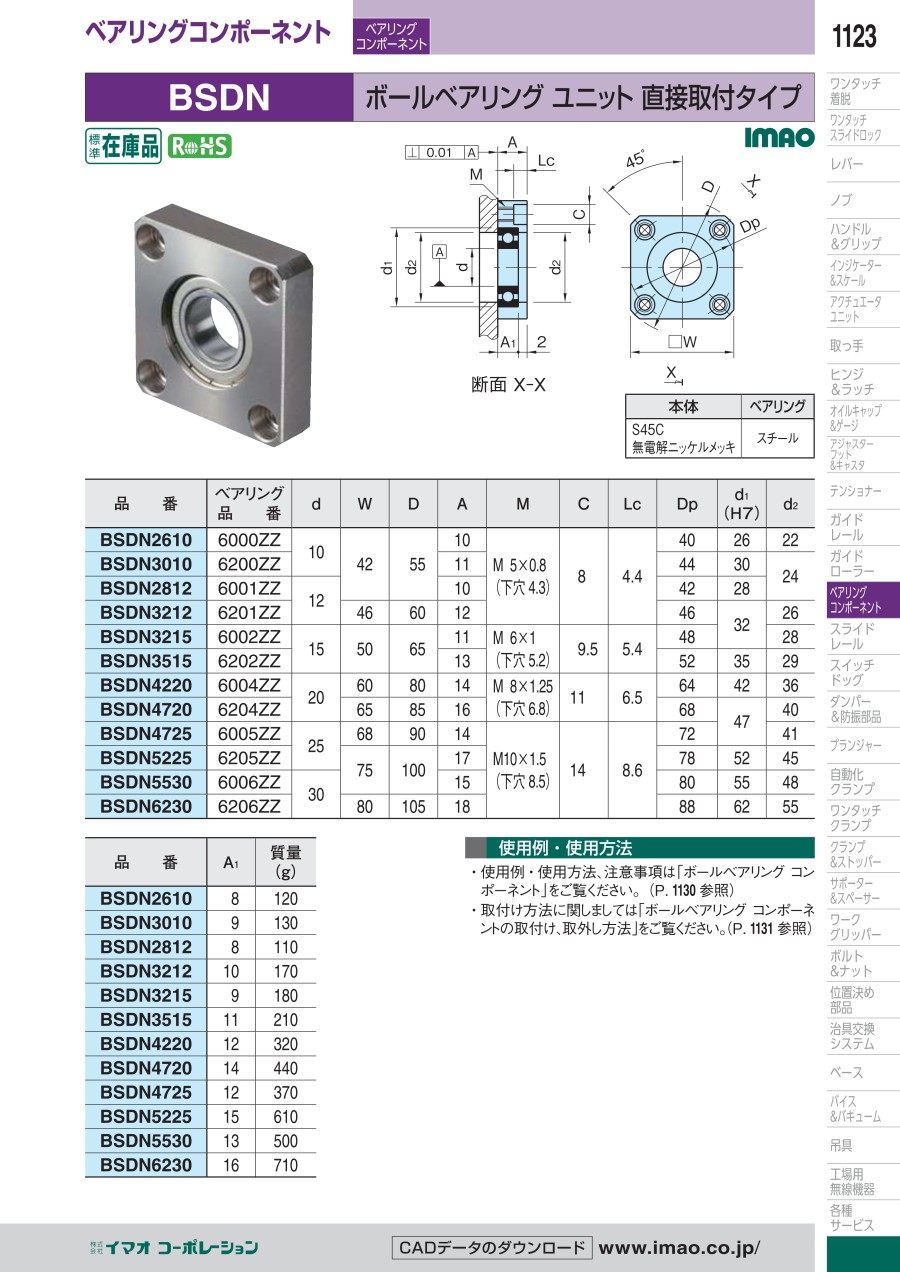

外形図
製品仕様
- 本体：S45C／無電解ニッケルメッキ
- ベアリング：スチール
取付け方法
座グリ穴使用の場合
1. 取付け側にメネジ加工をします。
2. 座グリ穴からボルトを通し、締付けます。
（製品のメネジサイズより1サイズ下の六角穴付きボルトをご使用ください）
メネジ使用の場合
1. 取付け側に座グリ穴加工をします。
2. 取付け側の座グリ穴からボルトを通し、締付けます。
（製品のメネジに合った六角穴付きボルトをご使用ください）
規格表
| 型番 | d | W | D | A | M | C | Lc | Dp | d1 （H7） | d2 | A1 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BSDN2610 | 10 | 42 | 55 | 10 | M5×0.8 （下穴4.3） | 8 | 4.4 | 40 | 26 | 22 | 8 | 120 |
| BSDN3010 | 11 | 44 | 30 | 24 | 9 | 130 | ||||||
| BSDN2812 | 12 | 10 | 42 | 28 | 8 | 110 | ||||||
| BSDN3212 | 46 | 60 | 12 | 46 | 32 | 26 | 10 | 170 | ||||
| BSDN3215 | 15 | 50 | 65 | 11 | M6×1 （下穴5.2） | 9.5 | 5.4 | 48 | 28 | 9 | 180 | |
| BSDN3515 | 13 | 52 | 35 | 29 | 11 | 210 | ||||||
| BSDN4220 | 20 | 60 | 80 | 14 | M8×1.25 （下穴6.8） | 11 | 6.5 | 64 | 42 | 36 | 12 | 320 |
| BSDN4720 | 65 | 85 | 16 | 68 | 47 | 40 | 14 | 440 | ||||
| BSDN4725 | 25 | 68 | 90 | 14 | M10×1.5 （下穴8.5） | 14 | 8.6 | 72 | 41 | 12 | 370 | |
| BSDN5225 | 75 | 100 | 17 | 78 | 52 | 45 | 15 | 610 | ||||
| BSDN5530 | 30 | 15 | 80 | 55 | 48 | 13 | 500 | |||||
| BSDN6230 | 80 | 105 | 18 | 88 | 62 | 55 | 16 | 710 |
使用例
各種ハンドル使用部の軸受に
注意・禁止事項
注意・禁止事項
スライドテーブルの軸受に
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,685円 ( 4,054円 ) | 在庫品1日目当日出荷可能 |
3,879円 ( 4,267円 ) | 在庫品1日目当日出荷可能 |
3,230円 ( 3,553円 ) | 4日目 |
3,879円 ( 4,267円 ) | 3日目 |
4,802円 ( 5,282円 ) | 3日目 |
4,364円 ( 4,800円 ) | 3日目 |
4,453円 ( 4,898円 ) | 3日目 |
4,655円 ( 5,121円 ) | 3日目 |
4,946円 ( 5,441円 ) | 3日目 |
4,946円 ( 5,441円 ) | 3日目 |
5,819円 ( 6,401円 ) | 3日目 |
5,819円 ( 6,401円 ) | 3日目 |
