ガイドローラー ブラケット（GRL-BL-SUS）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,397円～7,698円
- 税込単価
- 7,037円～8,468円
ガイドローラー取付用ブラケット。【特長】・本体、ピンとも材質はステンレスを使用...
詳細情報を確認する
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
本製品にはローラーは含まれていない
| 型番 | 質量（g） | 適用するガイドローラー |
|---|---|---|
| GRL40BL-SUS | 95 | 外径φ40 |
| GRL50BL-SUS | 165 | 外径φ50 |
| GRL60BL-SUS | 235 | 外径φ60 |
規格表
| 型番 | D | L | W | H | A | T | T1 | T2 | M | d | P | P1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GRL40BL-SUS | 8 | 7 | 65 | 30 | 30.4 | 24 | 2.5 | 6 | M5×0.8 | 5.3 | 50 | 3 |
| GRL50BL-SUS | 10 | 8 | 80 | 35 | 35.6 | 28 | 3 | 7 | M6×1 | 6.3 | 60 | 4 |
| GRL60BL-SUS | 12 | 10 | 95 | 40 | 40.6 | 32 | 8 | M8×1.25 | 8.3 | 75 |
使用例
ピン、ワッシャー（2個）、平座金、六角穴付きボタンボルト
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,397円 ( 7,037円 ) | 在庫品1日目当日出荷可能 |
7,368円 ( 8,105円 ) | 在庫品1日目当日出荷可能 |
7,698円 ( 8,468円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ガイドローラー取付用ブラケット。
【特長】
・本体、ピンとも材質はステンレスを使用。
・食品機械、衛生機器に最適なSUS製。
・本体 ： SUS304、ピン ： SUS303。
【用途】
・戸車として利用可能。

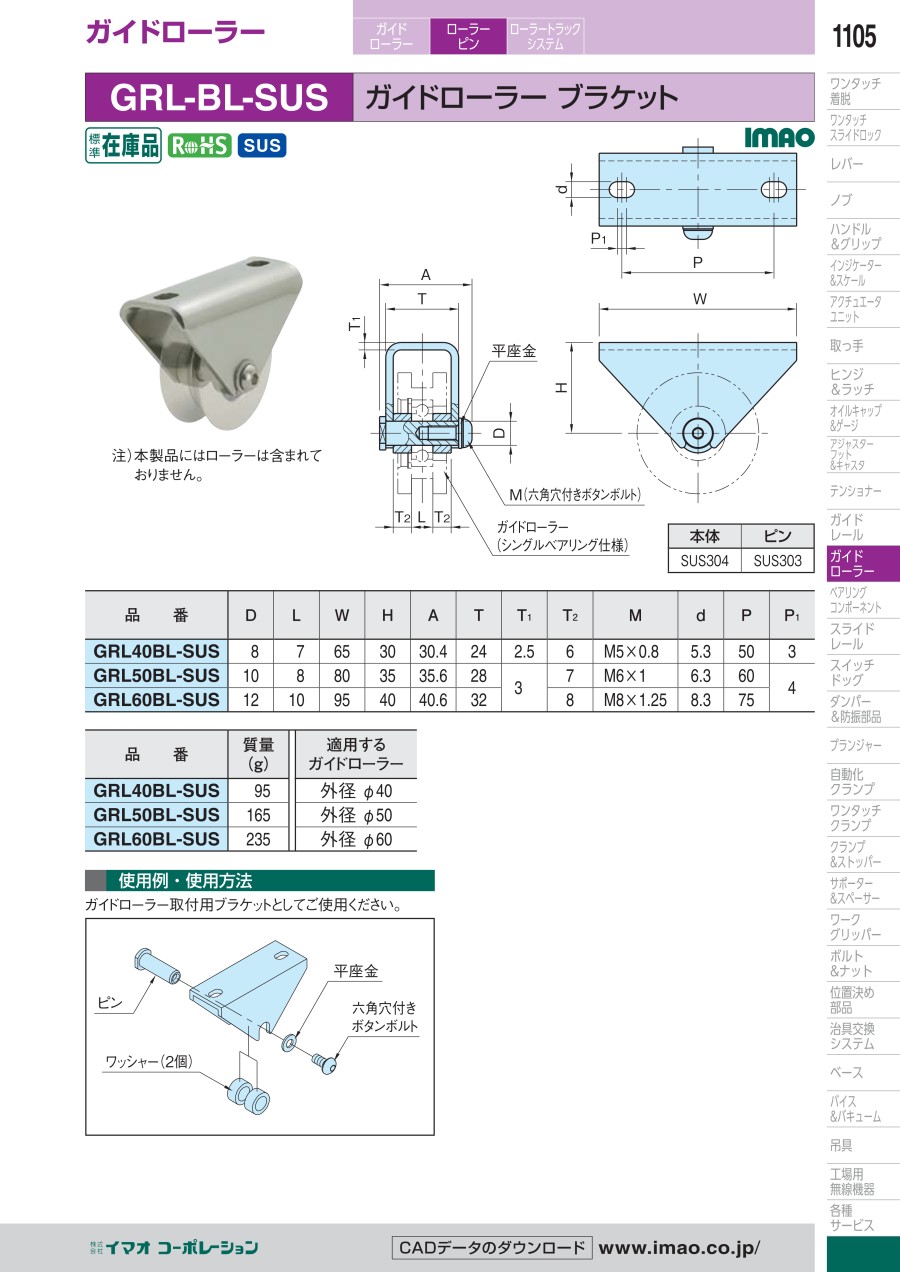

カタログ
