偏心ブロック BJ767
- 通常単価(税別)
- 9,736円～15,294円
- 税込単価
- 10,710円～16,823円
スプリングロケートピンのオプション部品です。【特長】・偏心ブロックの取付は、穴径（D）でH7公差にて加...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
本体
・SUM22L
・四三酸化鉄皮膜
規格表
| 型番 | d1 | D （h9） | H | E | W | M | a | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| BJ767-12001 | 6 | 12 | 9.9 | 2 | 1 | M4×0.7 | 1 | 5 |
| BJ767-16001 | 10 | 16 | 11.9 | 1.5 | 1.5 | 10 | ||
| BJ767-18001 | 12 | 18 | 13.9 | 13 | ||||
| BJ767-25001 | 16 | 25 | 17.9 | 3 | M6×1 | 2 | 35 |
使用例
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,736円 ( 10,710円 ) | 3日目 |
11,047円 ( 12,152円 ) | 在庫品1日目当日出荷可能 |
12,939円 ( 14,233円 ) | 3日目 |
15,294円 ( 16,823円 ) | 3日目 |
詳細情報
基本情報
スプリングロケートピンのオプション部品です。
【特長】
・偏心ブロックの取付は、穴径（D）でH7公差にて加工してご使用ください。
・BJ765、BJ766、BJ795スプリングロケートピン取付けの際、偏心ブロックを使用すれば容易に位置合わせが行えます。
【用途】
・スプリングロケートピン取り付け時の位置合わせに使用。
・BJ765、BJ766、BJ795用取付部品。

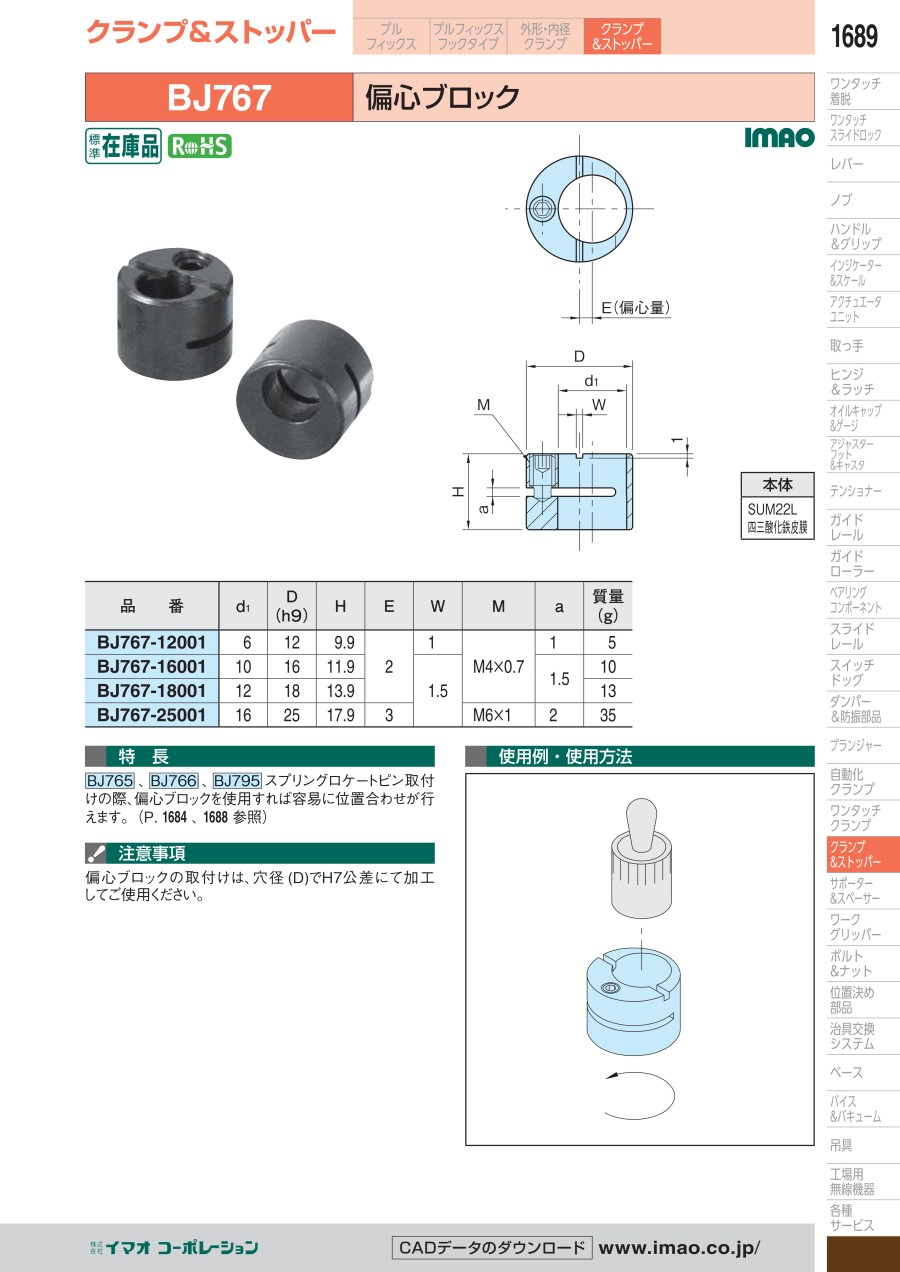

カタログ
