ボールロックリング型ピン（BJ775-SUS）

Name: ボールロック リング型ピン（BJ775-SUS）
Brand: イマオコーポレーション
SKU: 221000370678
Rating: 4.2 (5 reviews)

カタログ |

4.2

平均満足度4.2

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): 5,693円～15,390円

税込単価: 6,262円～16,929円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールロックピン（BJ774-SUS）

4.4

通常価格(税別)： 2,431円 (税込価格：2,674円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

差込ピン（BJ820）

通常価格(税別)： 2,149円 (税込価格：2,364円)

通常出荷日：在庫品1日目

ステンレス製ボールロックピンです。【特長】・オールステンレス製です。・付属のケ...

詳細情報を確認する

種類
ピンタイプ
シャンク材質(型番)
SUS630

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

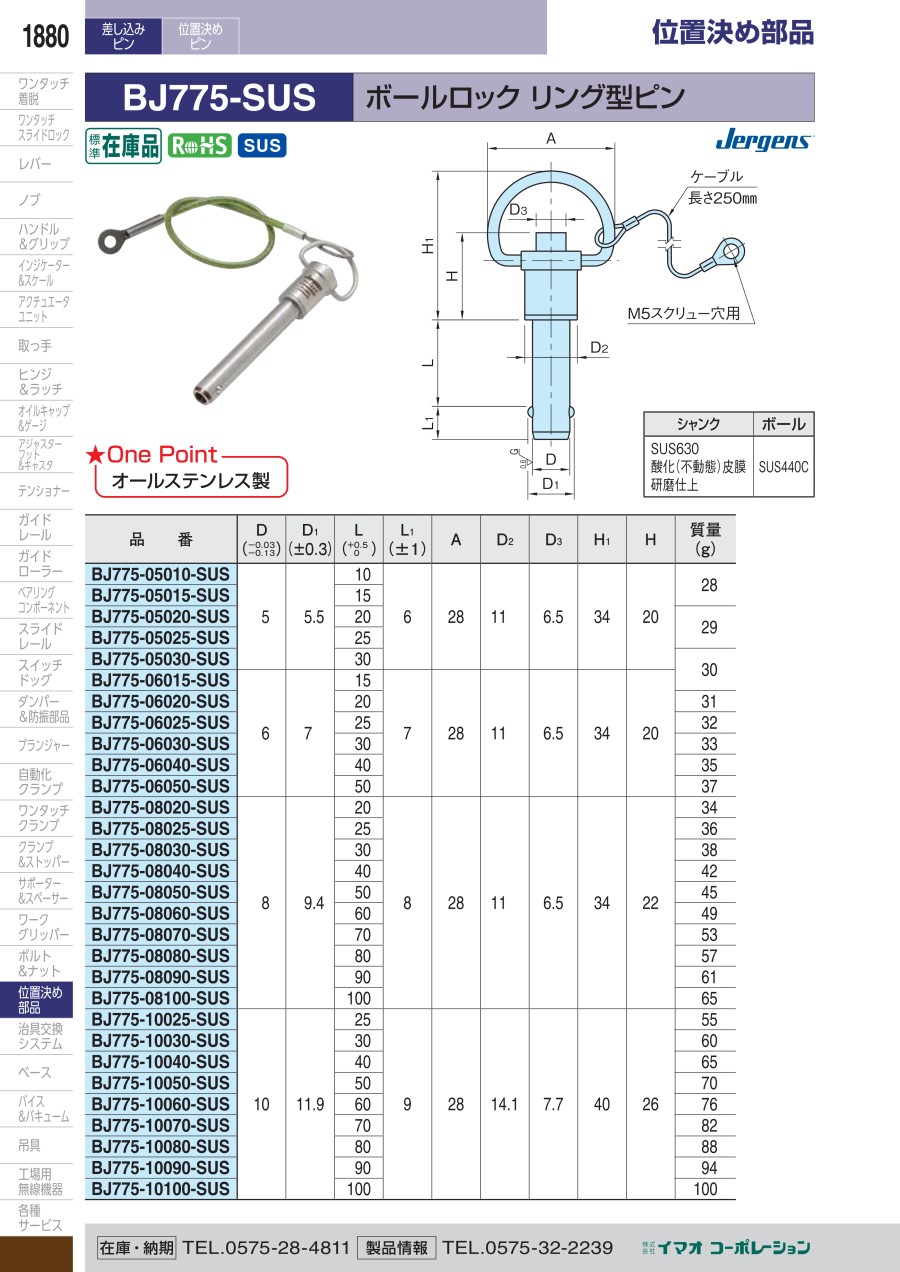

外形図
