インデックスプランジャー（ロングストローク）（NDXNE）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,600円～6,983円
- 税込単価
- 1,760円～7,681円
ストロークが長いインデックスプランジャーです。【特長】・ノブを引くとノーズが引...
詳細情報を確認する
未確定：候補が24型番あります。
商品情報
外形図
NDXNE、NDXNE-SUS、NDXNE-A-SUS（シングルナット）
NDXNE-W、NDXNE-W-SUS、NDXNE-AW-SUS（ダブルナット）
製品仕様
NDXNE（スチール製、シングルナット）
NDXNE-A-SUS（SUS製、シングルナット）
材質
| タイプ | 本体 | ノブ | コイルバネ | ノーズ |
|---|---|---|---|---|
| NDXNE | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HRC58～62 |
| NDXNE-W | ||||
| NDXNE-SUS | SUS303 | SUS420 HRC53～55 | ||
| NDXNE-W-SUS | ||||
| NDXNE-A-SUS | SUS303 | |||
| NDXNE-AW-SUS |
規格表
| 型番 | d （-0.02 -0.04） | S | M | L1 | A | D | L | W1 | T1 | W | T | B | 荷重（N） 最小～最大 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NDXNE | 6 | 3 | 5 | M6×0.75 | 12 | 0.8 | 14 | 33 | 8 | 5 | 10 | 3 | 2 | 4.5～12 |
| NDXNE-W | 8 | 4 | 6 | M8×1 | 15 | 1 | 18 | 40.5 | 10 | 6 | 13 | 4 | 6～15 | |
| NDXNE-SUS | 10 | 5 | 8 | M10×1 | 17 | 1.3 | 21 | 46.5 | 13 | 7 | 17 | 5 | 5～16 | |
| NDXNE-W-SUS | 12 | 6 | 9 | M12×1.5 | 20 | 1.8 | 25 | 54.7 | 14 | 8 | 19 | 6 | 3 | 6～18 |
| NDXNE-A-SUS | 16 | 8 | 12 | M16×1.5 | 26 | 2.3 | 33 | 72 | 19 | 10 | 24 | 8 | 15～45 | |
| NDXNE-AW-SUS | 20 | 10 | 15 | M20×1.5 | 28 | 2.8 | 79 | 22 | 12 | 30 | 10 | 15～43 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,689円 ( 1,858円 ) | 在庫品1日目当日出荷可能 |
2,812円 ( 3,093円 ) | 3日目 |
2,889円 ( 3,178円 ) | 3日目 |
1,745円 ( 1,920円 ) | 3日目 |
1,600円 ( 1,760円 ) | 3日目 |
2,715円 ( 2,987円 ) | 3日目 |
2,909円 ( 3,200円 ) | 3日目 |
1,689円 ( 1,858円 ) | 3日目 |
1,600円 ( 1,760円 ) | 3日目 |
2,618円 ( 2,880円 ) | 3日目 |
2,715円 ( 2,987円 ) | 3日目 |
1,689円 ( 1,858円 ) | 3日目 |
1,697円 ( 1,867円 ) | 3日目 |
2,715円 ( 2,987円 ) | 3日目 |
2,909円 ( 3,200円 ) | 3日目 |
1,789円 ( 1,968円 ) | 在庫品1日目当日出荷可能 |
2,327円 ( 2,560円 ) | 3日目 |
4,073円 ( 4,480円 ) | 3日目 |
4,364円 ( 4,800円 ) | 3日目 |
2,424円 ( 2,666円 ) | 3日目 |
3,200円 ( 3,520円 ) | 3日目 |
6,127円 ( 6,740円 ) | 4日目 |
6,983円 ( 7,681円 ) | 3日目 |
3,735円 ( 4,109円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ストロークが長いインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ストロークはNDXタイプの1.5倍です。
・耐熱温度：80℃。
【用途】
・割り出し、位置決め。
・ピラーのストッパー。

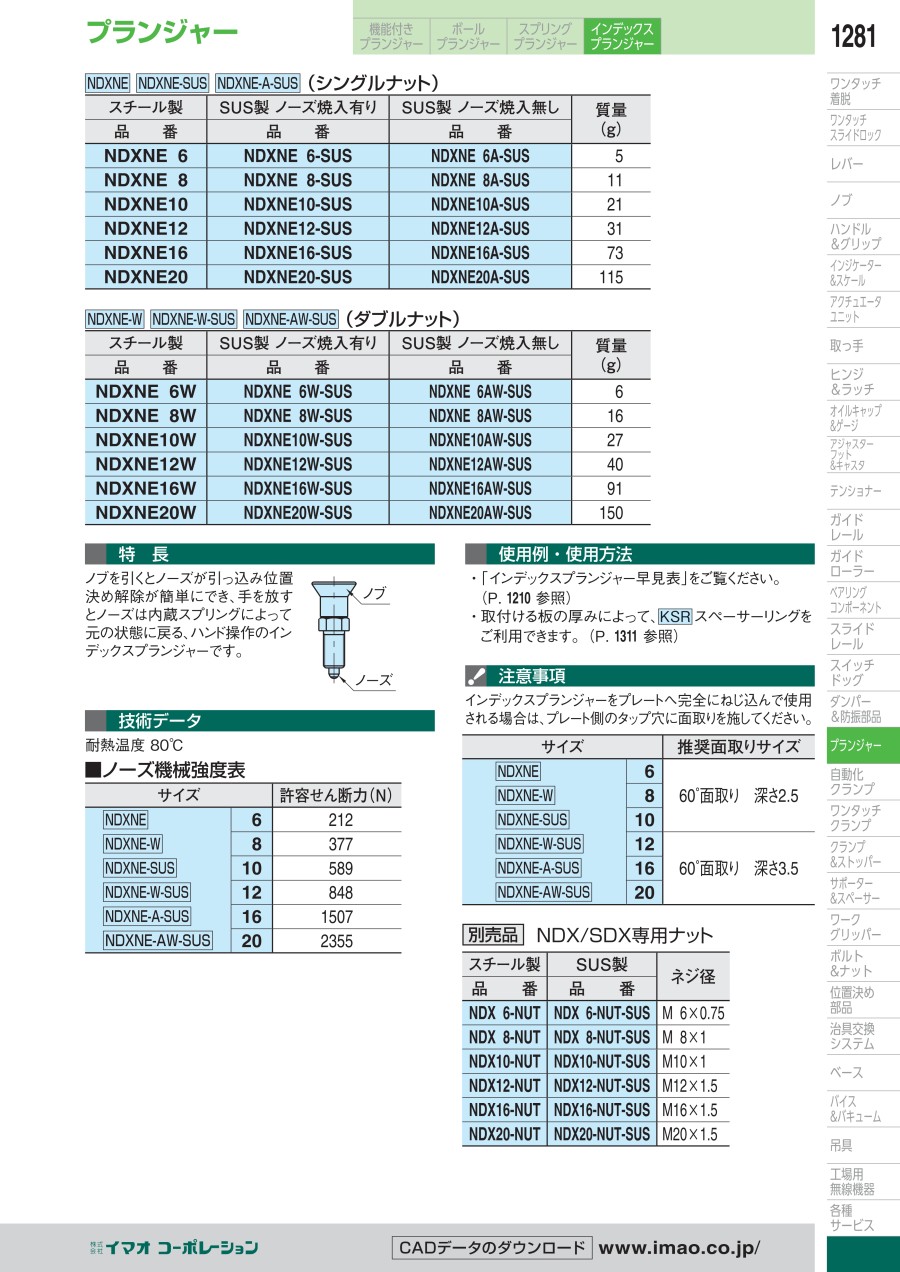

カタログ
商品担当おすすめ
インデックスプランジャー（ロングストローク）（NDXNE）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qノブの材質を樹脂以外に変更できませんか？
A
できません。
Q受け側の専用部品はありますか？
A
ありません。
