スイング ハンドル （SWH）
- 通常単価(税別)
- 7,055円
- 税込単価
- 7,761円
通常出荷日：3日目
【特長】・取付けは一切溶接の必要がありません。・保護等級IP65適合。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
SWH105Nの仕様・寸法情報
ハンドル形状
スイングハンドル
種類
本体
鍵形状
ラッチ式
材質
樹脂
特殊付加機能
なし(通常)
材質（詳細）
ポリアミド（ガラス繊維強化）
色
ブラック
仕様
保護等級IP65適合
材質（ナット）
SUM22L（亜鉛メッキ仕上）
材質（シャフト）
黄銅
商品情報
外形図
製品仕様
| 本体 | ナット | シャフト | 質量（g） | 付属品 |
|---|---|---|---|---|
| ポリアミド（ガラス繊維強化） ブラック | SUM22L 亜鉛メッキ | 黄銅（カドミウム低減材） | 227 | リアキャップ：1個 固定ナットM22：1個 六角ナットM8：1個 ワッシャーM8用：1個 サラボルトM5×0.8-15L：1本 タッピンネジ4.4-16L（板厚≦4mm用）：2本 タッピンネジ4.4-22L（板厚＞4mm用）：2本 |
取付穴図
使用例
使用方法
■スイングハンドルの取扱い
カバーをスライドしロックを外します。アームを持ち上げ扉を開きます。
注意・禁止事項
- スイング用3点ラッチ使用の場合、取付け板厚は2mmです。
- 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。

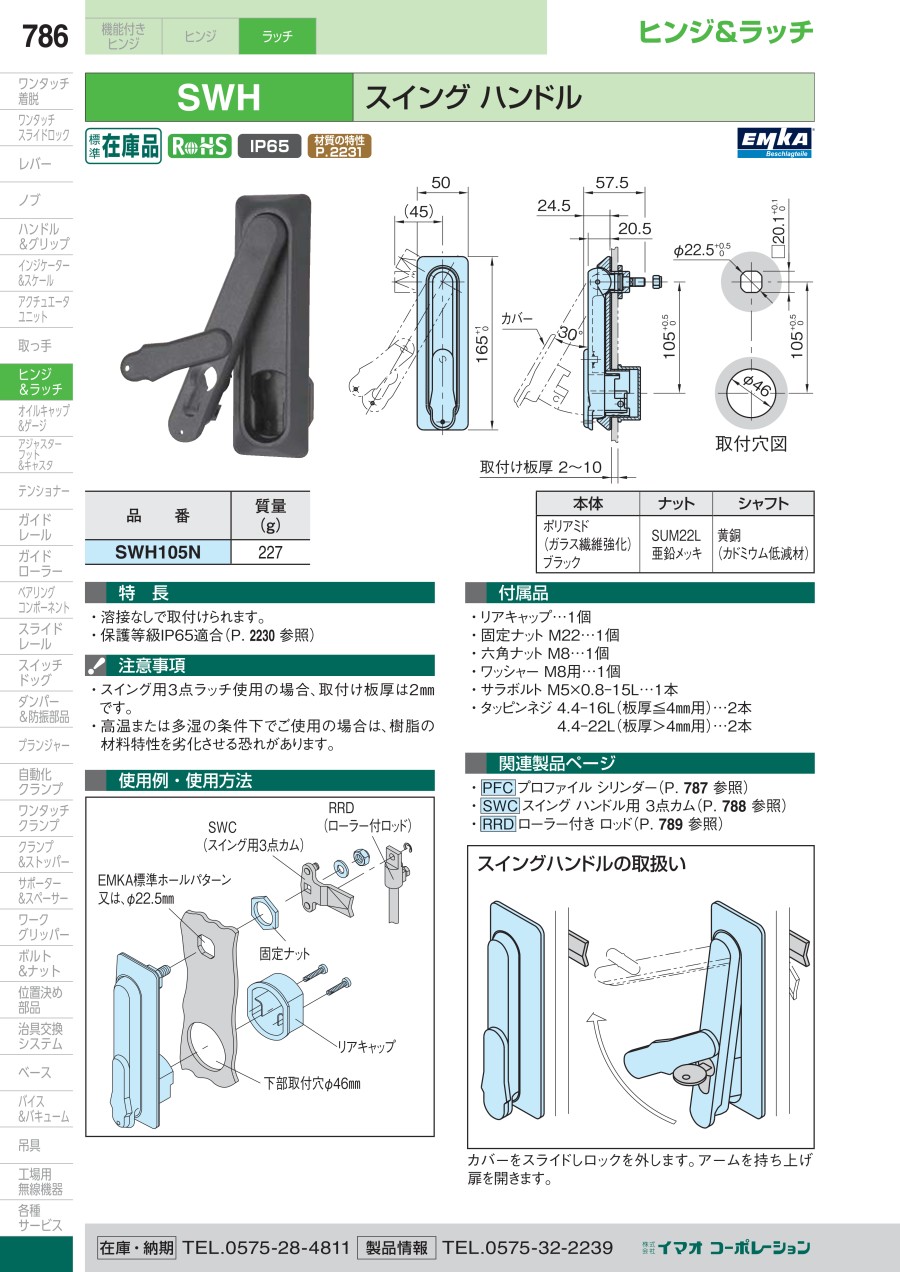

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。スイング ハンドル （SWH）の型番SWH105Nのページです。
型番SWH105Nに関する仕様情報を記載しております。
