メカニカル部品技術窓口
タップ穴保護プラグ（THP）
未確定：候補が8型番あります。
商品情報

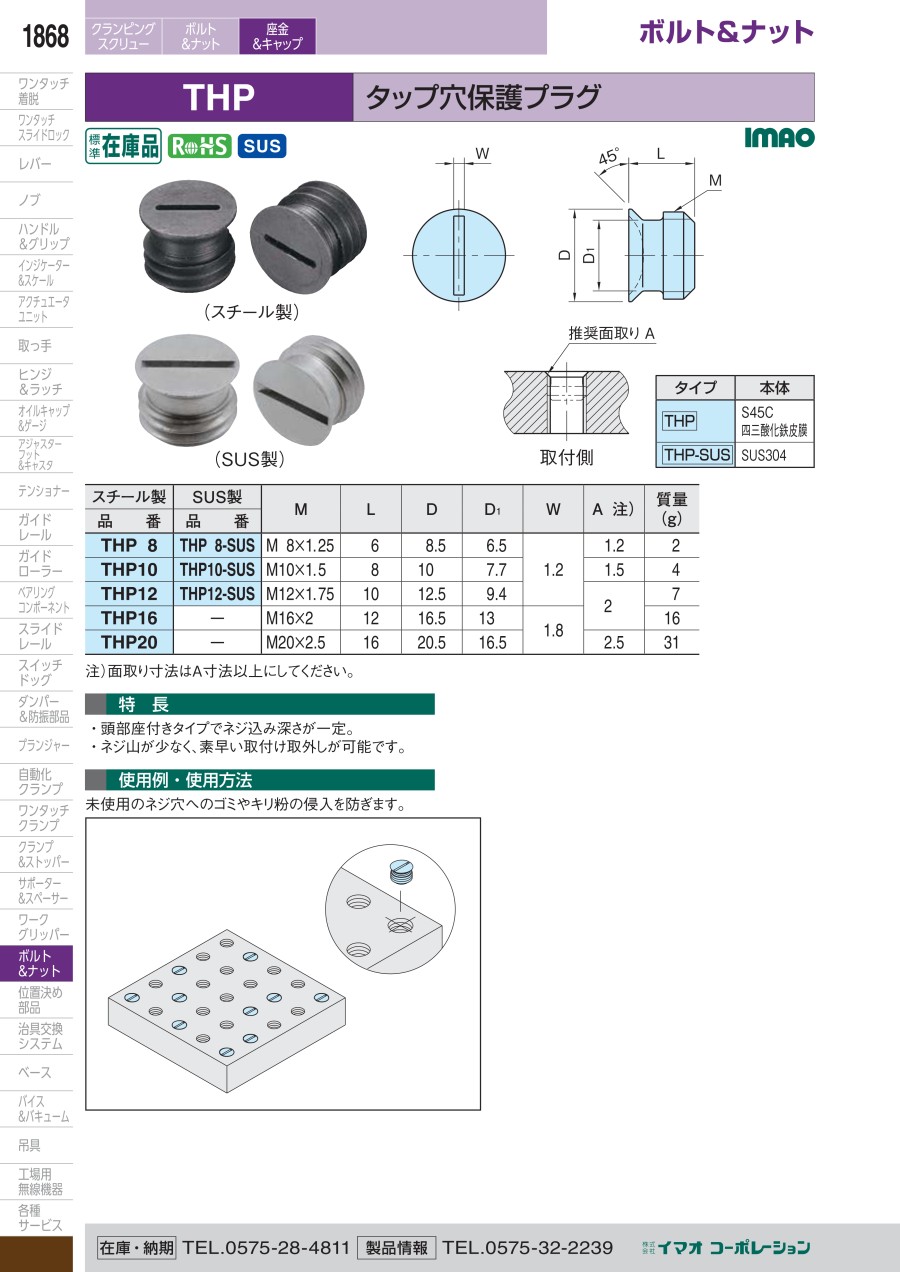

外形図
タップ穴保護プラグの外形図
取付側の外面図
製品仕様
材質
| タイプ | 本体 |
|---|---|
| THP | S45C 四三酸化鉄皮膜 |
| THP-SUS | SUS304 |
規格表
| スチール製 | SUS製 | M | L | D | D1 | W | A注) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | |||||||
| THP8 | THP8-SUS | M8×1.25 | 6 | 8.5 | 6.5 | 1.2 | 1.2 | 2 |
| THP10 | THP10-SUS | M10×1.5 | 8 | 10 | 7.7 | 1.5 | 4 | |
| THP12 | THP12-SUS | M12×1.75 | 10 | 12.5 | 9.4 | 2 | 7 | |
| THP16 | － | M16×2 | 12 | 16.5 | 13 | 1.8 | 16 | |
| THP20 | － | M20×2.5 | 16 | 20.5 | 16.5 | 2.5 | 31 |
注）面取り寸法はA寸法以上にしてください。
使用例
未使用のネジ穴へのゴミやキリ粉の侵入を防ぎます。
詳細情報
基本情報
ネジ穴へのゴミ等の侵入を防ぐプラグ。
【特長】
・材質はスチール製とステンレス製を用意。
・頭部座付きタイプでネジ込み深さが一定。
・ネジ山が少なく、素早く取付け、取り外しが可能。
【用途】
・使用していないネジ穴へ取付け、ゴミ、キリ粉等の侵入を防ぐ。
カタログ
商品担当おすすめ
ＳＵＮＣＯ
TS 穴隠し
タップ穴保護プラグ（THP）のレビュー
タップ穴のプラグ（サイズの拡充希望）
5
5.02022/04/06
ステンレスはM8～M12
鉄はM8～M20
までになっています。
サイズの拡充がされることを願っています。
M6～M24...もっと読む
0人が参考にしています。
工場設備組立
5
5.02020/11/17
あいたままになるネジ穴へ取付けました。ゴミの侵入が防げるようサイズもピッタリです。
0人が参考にしています。
成形型のガス抜き穴の閉鎖
4
4.02019/09/04
ゴム成形型（コンプレッション2枚型）のガス抜き穴が大き過ぎ、コンパウンドが無駄にリークしているので、穴を塞ぐのに使用。
...もっと読む
0人が参考にしています。
タップの蓋
4
4.02018/07/17
普通のセットスクリューと違い面取りの部分で止まるので振動で緩みにくいと思います。また六角穴ではなくマイナス溝なのでゴミも...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
QＯリング付などシール性のある製品はありますか？
A
ありません。
