スクリュー ダンパー（SCD）
- 通常単価(税別)
- 1,389円～1,542円
- 税込単価
- 1,528円～1,696円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
先端にウレタンスプリングを埋め込んだ簡易的なショックアブソーバ。【特長】・本体外周部はM16、M20。...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体 | センターピン | ウレタン |
|---|---|---|
| SCM435 四三酸化鉄皮膜 | S45C 高周波焼入（円筒先端部） HRC52～58 | ポリウレタン |
規格表
| 型番 | M （細目） | L | S | d | W | W1 | 最大圧力 （N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| SCD16 | M16×1.5 | 33 | 5 | 7 | 6 | 2 | 230 | 36 |
| SCD20 | M20×1.5 | 47 | 7 | 10 | 3 | 450 | 70 |
使用例
使用方法
詳細情報
基本情報
先端にウレタンスプリングを埋め込んだ簡易的なショックアブソーバ。
【特長】
・本体外周部はM16、M20。
・細目ネジ仕様。
・最大圧力は10～15％の誤差。
【用途】
・各種装置のスライド調整部に最適。
・往復稼働部等に最適。

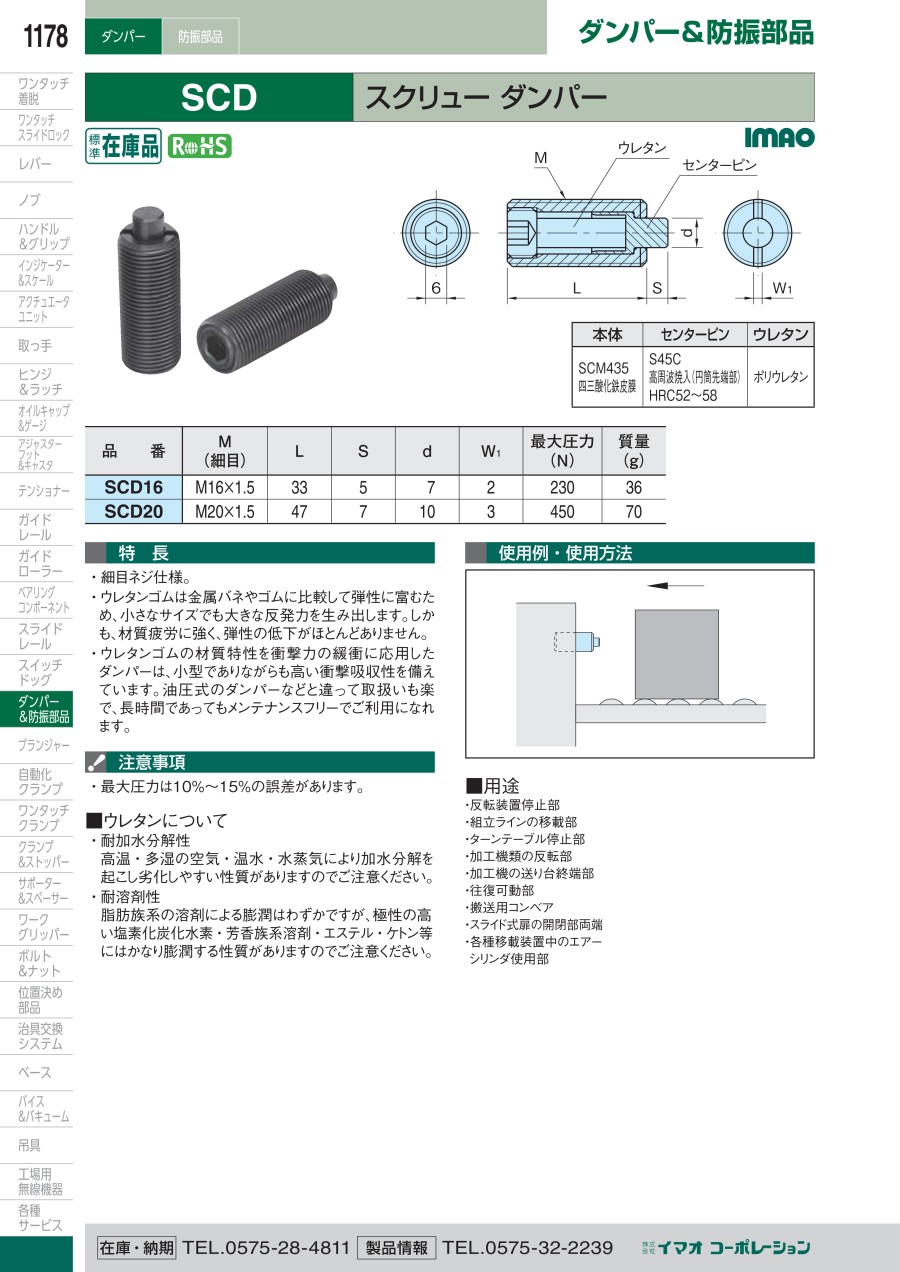

カタログ
スクリュー ダンパー（SCD）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q専用ナットはありますか？
A
ありません。市販の細目ナットをご利用下さい。
