ガイド レール（RCプロファイル） （RC）
- 通常単価(税別)
- 4,730円～10,194円
- 税込単価
- 5,203円～11,213円
通常出荷日：3日目
超高分子量ポリエチレン製レールは、粉塵や騒音の少ない環境にやさしい搬送ラインを構築することが出来ます。...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

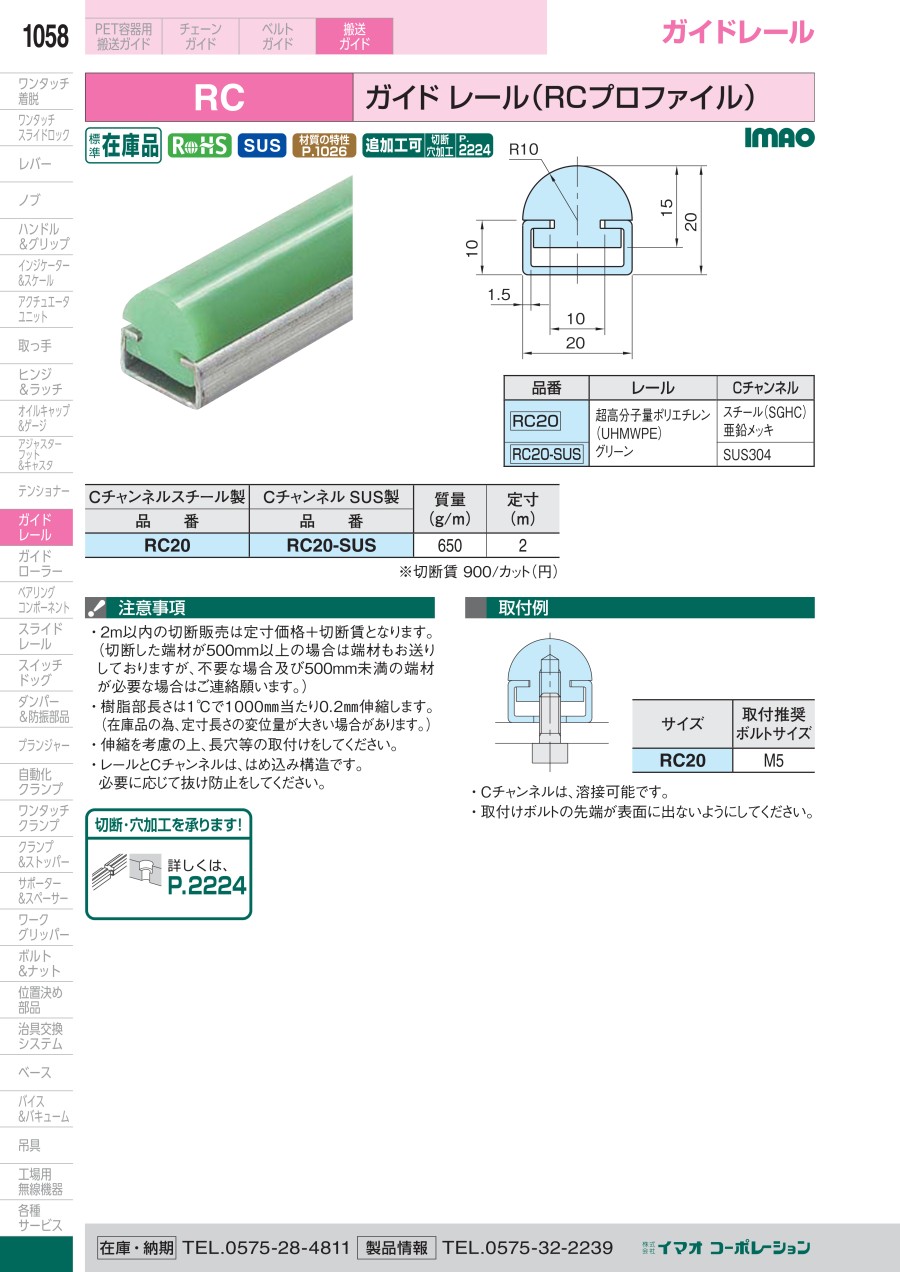

外形図
製品仕様
| 型番 | レール | Cチャンネル |
|---|---|---|
| RC20 | 超高分子量ポリエチレン （UHMWPE） グリーン | スチール（SGHC） 亜鉛メッキ |
| RC20-SUS | SUS304 |
| 型番 | 質量 （g/m） | 定寸 （m） |
|---|---|---|
| RC20 | 650 | 2 |
| RC20-SUS |
使用例
取付例
| サイズ | 取付推奨ボルトサイズ |
|---|---|
| RC20 | M5 |
- Cチャンネルは、溶接可能です。
- 取付けボルトの先端が表面に出ないようにしてください。
注意・禁止事項
- 樹脂部長さは1℃で1,000mm当たり0.2mm伸縮します。
- 伸縮を考慮の上、長穴等の取付けをしてください。
- レールとCチャンネルは、はめ込み構造です。必要に応じて抜け防止をしてください。
カタログ
商品担当おすすめ
ガイド レール（RCプロファイル） （RC）のレビュー
食品工場の搬送ラインに
3
3.02023/05/30
客先指定でこの製品を使用しました。
搬送には問題なく使用できました。
品質は非常に良いと思います。
0人が参考にしています。
