オート スライド タイトナー （AST80-SUS）
- 通常単価(税別)
- 19,899円～23,899円
- 税込単価
- 21,889円～26,289円
防錆に優れたSUS304を使用【特長】・圧縮スプリングで運転中の緩みを自動調整します。・ストロークが大...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
AST80-SUS
（樹脂スライド）
AST80A-SUS
（SUSスライド）
AST80B-SUS
（ロングストローク）

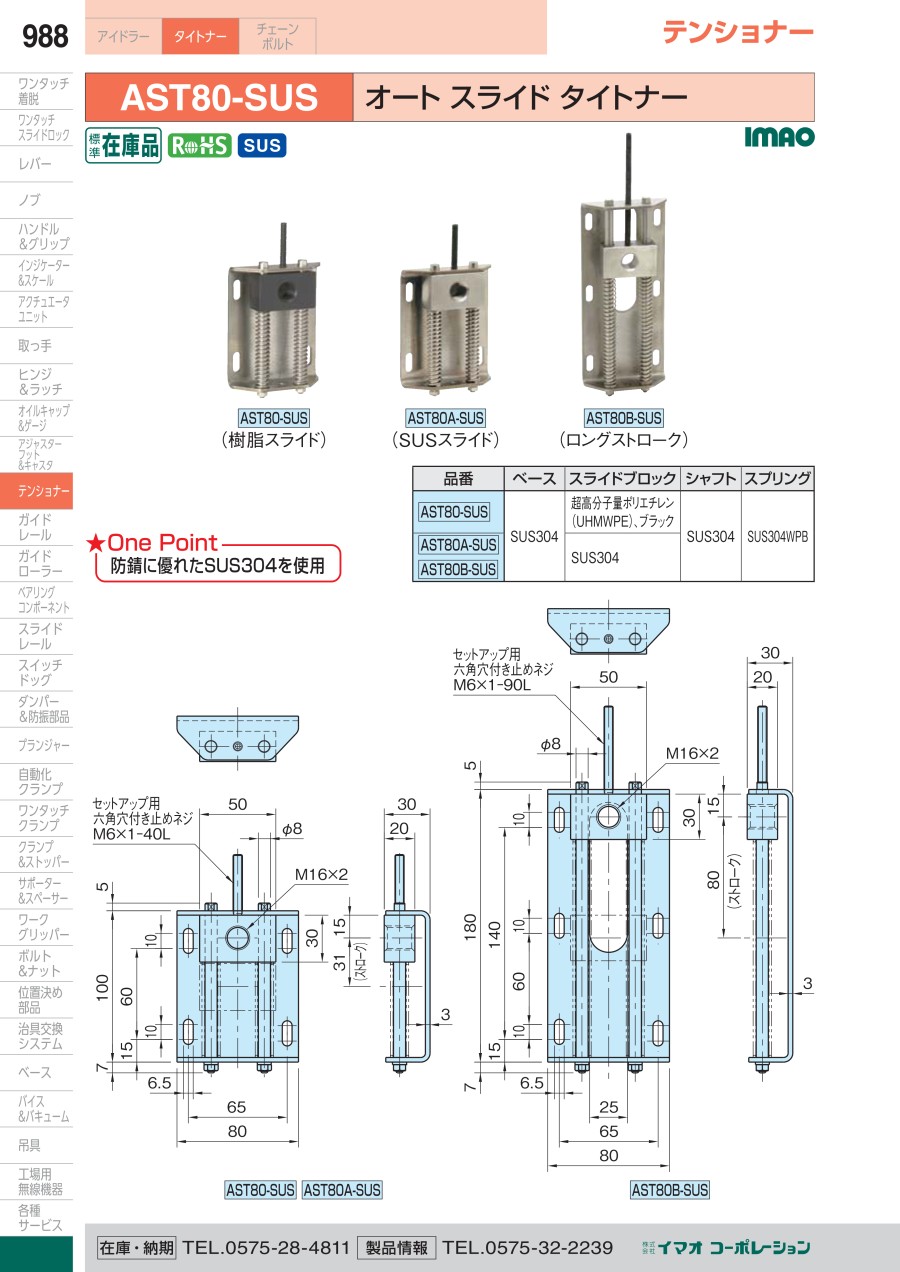

外形図
| 型番 | ベース | スライドブロック | シャフト | スプリング |
|---|---|---|---|---|
| AST80-SUS | SUS304 | 超高分子量ポリエチレン （UHMWPE）、ブラック | SUS304 | SUS304WPB |
| AST80A-SUS | SUS304 | |||
| AST80B-SUS |
規格表
使用例
技術情報・設計アイデア
技術データ（使用スプリング）
| 型番 | 自由長 | 外径 | 内径 | バネ定数（N/mm） |
|---|---|---|---|---|
| AST80-SUS | 70 | 11.2 | 9.6 | 2.9 |
| AST80A-SUS | ||||
| AST80B-SUS | 160 | 11.8 | 10.2 | 1.12 |
注意・禁止事項
・繰返し、または長期間の使用でバネのテンション力は若干減少します。
・本製品は片持ち構造であり、別売のアイドラーピンPID****-M16-SUSよりオフセットする距離（荷重作用点）が長くなる場合や、衝撃などによるシャフトへの打痕傷でスライド動作に支障をきたす場合がありますのでご注意ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,899円 ( 21,889円 ) | 在庫品1日目当日出荷可能 |
20,967円 ( 23,064円 ) | 在庫品1日目当日出荷可能 |
23,899円 ( 26,289円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
防錆に優れたSUS304を使用
【特長】
・圧縮スプリングで運転中の緩みを自動調整します。
・ストロークが大きくテンション力が強力です。
・どのような方向にセットされても確実に作動します。
・テンション張りが非常に簡単に行うことができます。
カタログ
