アイドラー ピン（フランジ付き） （PID-F）
- 通常単価(税別)
- 2,327円～3,297円
- 税込単価
- 2,560円～3,627円
ピン径φ10～20のフランジ付アイドラーピンです。【材質】S45C、四三酸化鉄...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
【本体】
- S45C
- 四三酸化鉄皮膜
規格表
| 型番 | D （g7） | L1 | D1 | D2 | L | L2 | L3 | L4 | M | M1 | Dp | d3 | B | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PID1008L-F | 10 | 8 | 38 | 16 | 43 | 10 | 10 | 25 | M8×1.25 | M5×0.8（下穴4.3） | 28 | 8 | 4.5 | 115 |
| PID1210-F | 12 | 9.5 | 48 | 19 | 48.5 | 12 | 12 | 27 | M10×1.5 | M6×1（下穴5.2） | 36 | 9.5 | 5.5 | 210 |
| PID1511-F | 15 | 10.5 | 22 | 53.5 | 16 | M12×1.75 | 225 | |||||||
| PID2014-F | 20 | 13.5 | 60 | 28 | 63.5 | 15 | 20 | 30 | M16×2 | M8×1.25（下穴6.8） | 46 | 11 | 6.5 | 435 |

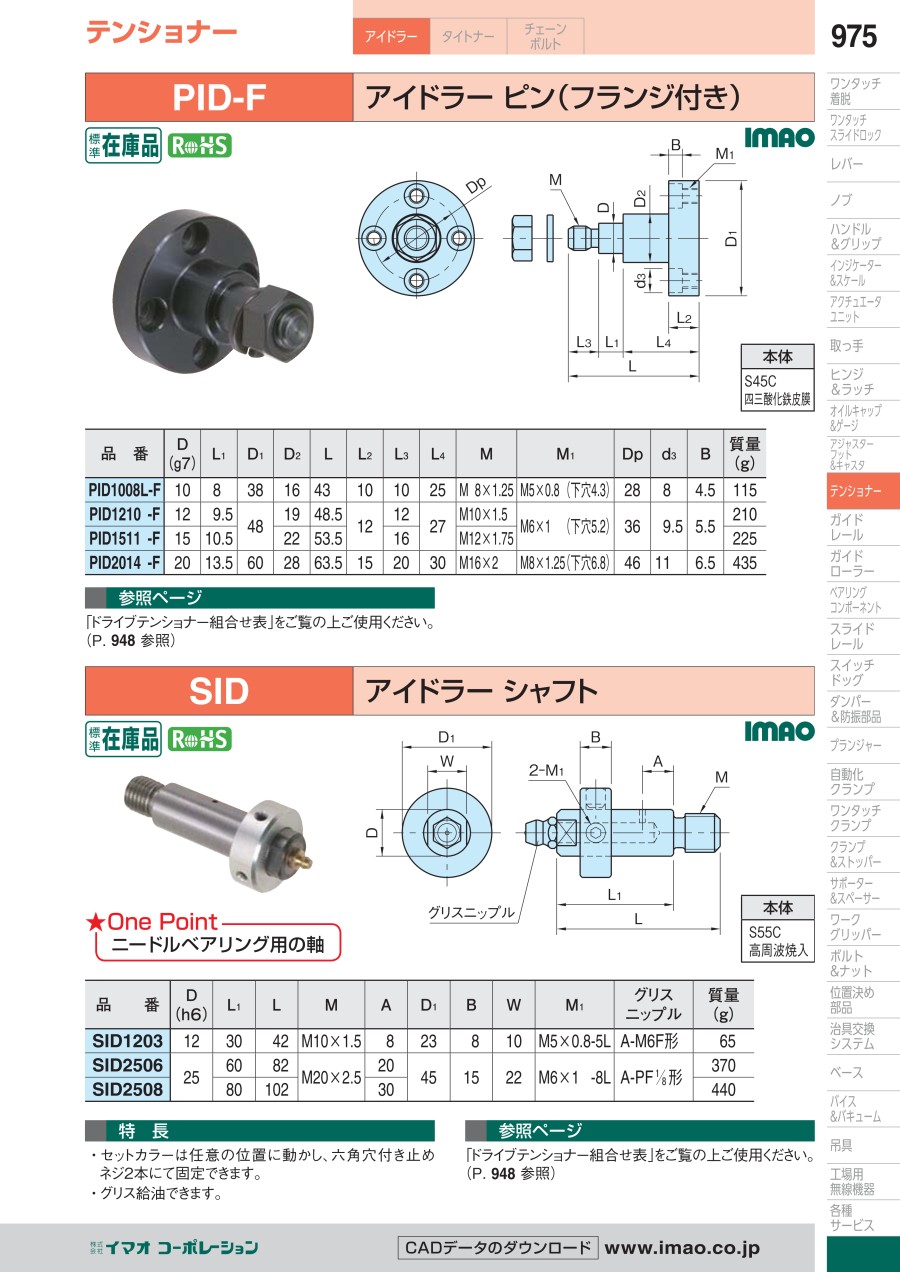

カタログ
