イマオコーポレーション

スチールスプロケットアイドラー（SIS-SW）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 3,006円～5,722円

税込単価: 3,307円～6,294円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

適応チェーンNo.35～80のダブルベアリング仕様のスチール製スプロケットアイ...

スプロケット形状
B形
種類
アイドラー
列数
1
材質
スチール
チェーンタイプ
RS
軸種類
ベアリング内蔵ダブル
表面処理
四三酸化鉄皮膜

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SIS-SW 313～512

SIS-SW 612,812

製品仕様

材質

スプロケット	ベアリング・止め輪
S45C 高周波焼入（歯先）四三酸化鉄皮膜	スチール

規格表

型番	チェーン No．	歯数	Do	Dp	d	B	D	L	t	d₁
SIS313SW	35	13	44	39.80	10	6	32	20	4.3	22
SIS412SW	40	12	55	49.07		8	40	22	7.2	26
SIS512SW	50		69	61.34		8	50	25	8.7	26
SIS612SW	60		83	73.60	15	11	51	32	11.7	35
SIS812SW	80		110	98.14	20	14	67	40	14.6	47

型番	d₂	A	ベアリング型番	質量（g）	適用するアイドラー軸型番
SIS313SW	18	10	6900ZZ×2	83	PID1012
SIS412SW	22	11	6000ZZ×2	94	PID1016
SIS512SW	22	12.5	6000ZZ×2	350	PID1016
SIS612SW	28	16	6202ZZ×2	554	PID1522
SIS812SW	39	20	6204ZZ×2	1070	PID2028

商品特長詳細

ボールベアリングは止め輪で固定してあります。

技術情報・設計アイデア

軸受のラジアル荷重（N）〈平均寿命3000時間と仮定〉

ベアリング型番	回転数（min^-1）
ベアリング型番	100	200	300	500	1000	1500
6900ZZ×2	1210	950	840	710	560	480
6000ZZ×2	2210	2200	1920	1760	1030	900
6202ZZ×2	3740	2960	2600	2180	1740	1520
6204ZZ×2	6240	4950	4330	3650	2900	2530

型番リスト

表示件数

型番

チェーンNo.

歯数

(T)

軸穴径 d

(mm)

(φ)

RoHS?

最小発注数量

35	13	10	44	10	1個
40	12	10	55	10	1個
50	12	10	69	10	1個
60	12	15	83	10	1個
80	12	20	110	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,006円 ( 3,307円 )	3日目
3,491円 ( 3,840円 )	在庫品1日目当日出荷可能
3,402円 ( 3,742円 )	3日目
4,398円 ( 4,838円 )	在庫品1日目当日出荷可能
5,722円 ( 6,294円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

適応チェーンNo.35～80のダブルベアリング仕様のスチール製スプロケットアイドラーです。ボールベアリングは止め輪で固定してあります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

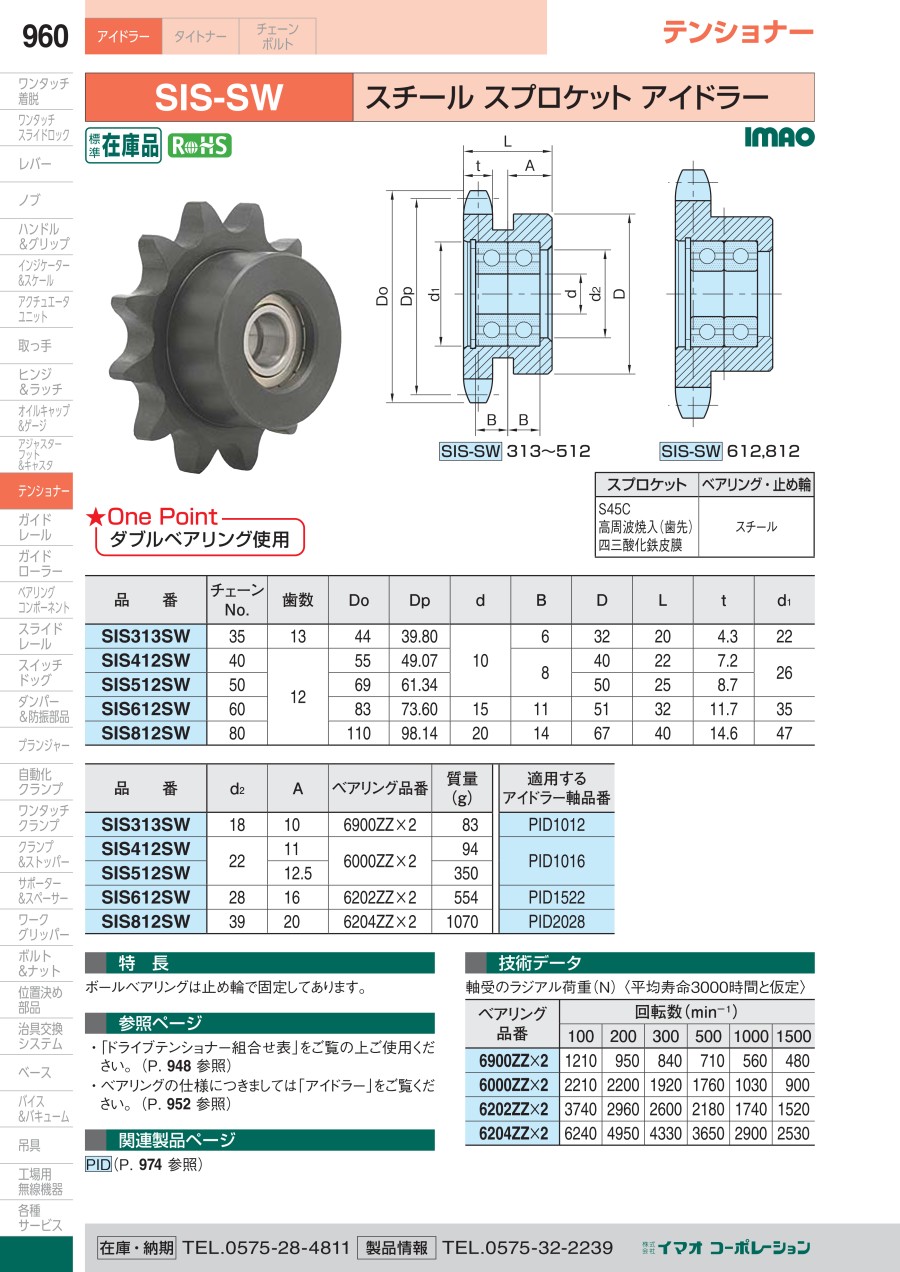

カタログ
