チェーンボルト（シングルエンド・ロング型）（CBS2）

Name: チェーン ボルト（シングルエンド・ロング型） （CBS2）
Brand: イマオコーポレーション
SKU: 221000370195
Rating: 5 (2 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 618円～10,281円

税込単価: 680円～11,309円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

チェーンボルト（シングルエンド型）（CBS1）

4.5

通常価格(税別)： 504円 (税込価格：554円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

チェーンナット（CNS1）

通常価格(税別)： 636円 (税込価格：700円)

通常出荷日：在庫品1日目

ネジ部が長いロングタイプ【特長】・調整範囲が大きくなっております。※本シリーズ...

詳細情報を確認する

種類
チェーンボルト

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

タイプ	ボルト	ナット
CBS2 CBS2-L	SCM435 四三酸化鉄皮膜 HRC33～39	スチール
CBS2-SUS	SUS304	ステンレススチール

規格表

サイズ		チェーン No．	M	L₂	L₁	A	B	d	W	C	D	L	質量（g）
CBS2 CBS2-L CBS2-SUS	25	25	M 6×1	35	38	10	3.0	2.4	4.8	6.5	7	48	10
	35	35	M 8×1.25	50	54	15	4.5	3.7	7.4	10.5	10	69	27
	40	40	M10×1.50	65	70	20	6.0	4.0	11.2	13.0	14	90	56
	50	50	M12×1.75	81	87	25	7.5	5.2	13.8	16.5	17	112	110
	60	60	M16×2	100	106	30	9.0	6.0	17.8	19.5	21	136	224
	80	80	M20×2.5	132	140	40	12.0	8.0	22.6	26.0	27	180	472
	100	100	M24×3	163	172	50	15.0	9.6	27.5	32.0	33	222	955

スチール製				SUS製
右ネジ		左ネジ		右ネジ
型番	許容荷重（N）	型番	許容荷重（N）	型番	許容荷重（N）
CBS2- 25	950	CBS2- 25-L	950	CBS2- 25-SUS	530
CBS2- 35	2000	CBS2- 35-L	2000	CBS2- 35-SUS	1100
CBS2- 40	4100	CBS2- 40-L	4100	CBS2- 40-SUS	2200
CBS2- 50	6500	CBS2- 50-L	6500	CBS2- 50-SUS	3600
CBS2- 60	9500	CBS2- 60-L	9500	CBS2- 60-SUS	5300
CBS2- 80	17400	CBS2- 80-L	17400	CBS2- 80-SUS	9700
CBS2-100	26400	CBS2-100-L	26400	CBS2-100-SUS	14700

使用例

パランスウェイトのチェーンも簡単に固定できます。

商品特長詳細

調整範囲が大きくなっております。

注意・禁止事項

・SUS製は右ネジタイプのみです。
・チェーンボルトを吊り下げ装置にご使用の場合は、決して装置下側に人が入らないようにしてください。
・チェーンボルト又はチェーンが破損した場合、重大な損害が考えられる時は、安全装置を別に設置し危険防止をしてください。
・チェーンボルトは消耗品ですので、定期的な点検・交換が必要です。
・上記の許容荷重は引張りにおける値ですので、それ以外の荷重が加わる場合はご考慮ください。

型番リスト

表示件数

型番

チェーン№

ネジ山の巻き方向

材質

許容荷重

(N)

ネジ径 M

トラスココード

RoHS?

最小発注数量

25	右ネジ	スチール	950	M 6×1	332-6454	10	1個
25	左ネジ	スチール	950	M 6×1	-	10	1個
25	右ネジ	ステンレス	530	M 6×1	-	10	1個
35	右ネジ	スチール	2000	M 8×1.25	332-6462	10	1個
35	左ネジ	スチール	2000	M 8×1.25	-	10	1個
35	右ネジ	ステンレス	1100	M 8×1.25	-	10	1個
40	右ネジ	スチール	4100	M10×1.5	332-6471	10	1個
40	左ネジ	スチール	4100	M10×1.5	-	10	1個
40	右ネジ	ステンレス	2200	M10×1.5	-	10	1個
50	右ネジ	スチール	6500	M12×1.75	332-6489	10	1個
50	左ネジ	スチール	6500	M12×1.75	-	10	1個
50	右ネジ	ステンレス	3600	M12×1.75	-	10	1個
60	右ネジ	スチール	9500	M16×2	332-6497	10	1個
60	左ネジ	スチール	9500	M16×2	-	10	1個
60	右ネジ	ステンレス	5300	M16×2	-	10	1個
80	右ネジ	スチール	17400	M20×2.5	332-6501	10	1個
80	左ネジ	スチール	17400	M20×2.5	-	10	1個
80	右ネジ	ステンレス	9700	M20×2.5	-	10	1個
100	右ネジ	スチール	26400	M24×3	332-6446	10	1個
100	左ネジ	スチール	26400	M24×3	-	10	1個
100	右ネジ	ステンレス	14700	M24×3	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

618円 ( 680円 )	3日目
824円 ( 906円 )	3日目
1,416円 ( 1,558円 )	3日目
718円 ( 790円 )	3日目
979円 ( 1,077円 )	在庫品1日目当日出荷可能
1,779円 ( 1,957円 )	3日目
805円 ( 886円 )	在庫品1日目当日出荷可能
1,010円 ( 1,111円 )	3日目
2,089円 ( 2,298円 )	3日目
1,193円 ( 1,312円 )	在庫品1日目当日出荷可能
1,736円 ( 1,910円 )	3日目
3,189円 ( 3,508円 )	3日目
1,736円 ( 1,910円 )	在庫品1日目当日出荷可能
2,424円 ( 2,666円 )	3日目
4,655円 ( 5,121円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
3,588円 ( 3,947円 )	3日目
7,177円 ( 7,895円 )	3日目
4,189円 ( 4,608円 )	3日目
5,431円 ( 5,974円 )	3日目
10,281円 ( 11,309円 )	3日目

詳細情報

基本情報

基本情報

ネジ部が長いロングタイプ
【特長】
・調整範囲が大きくなっております。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

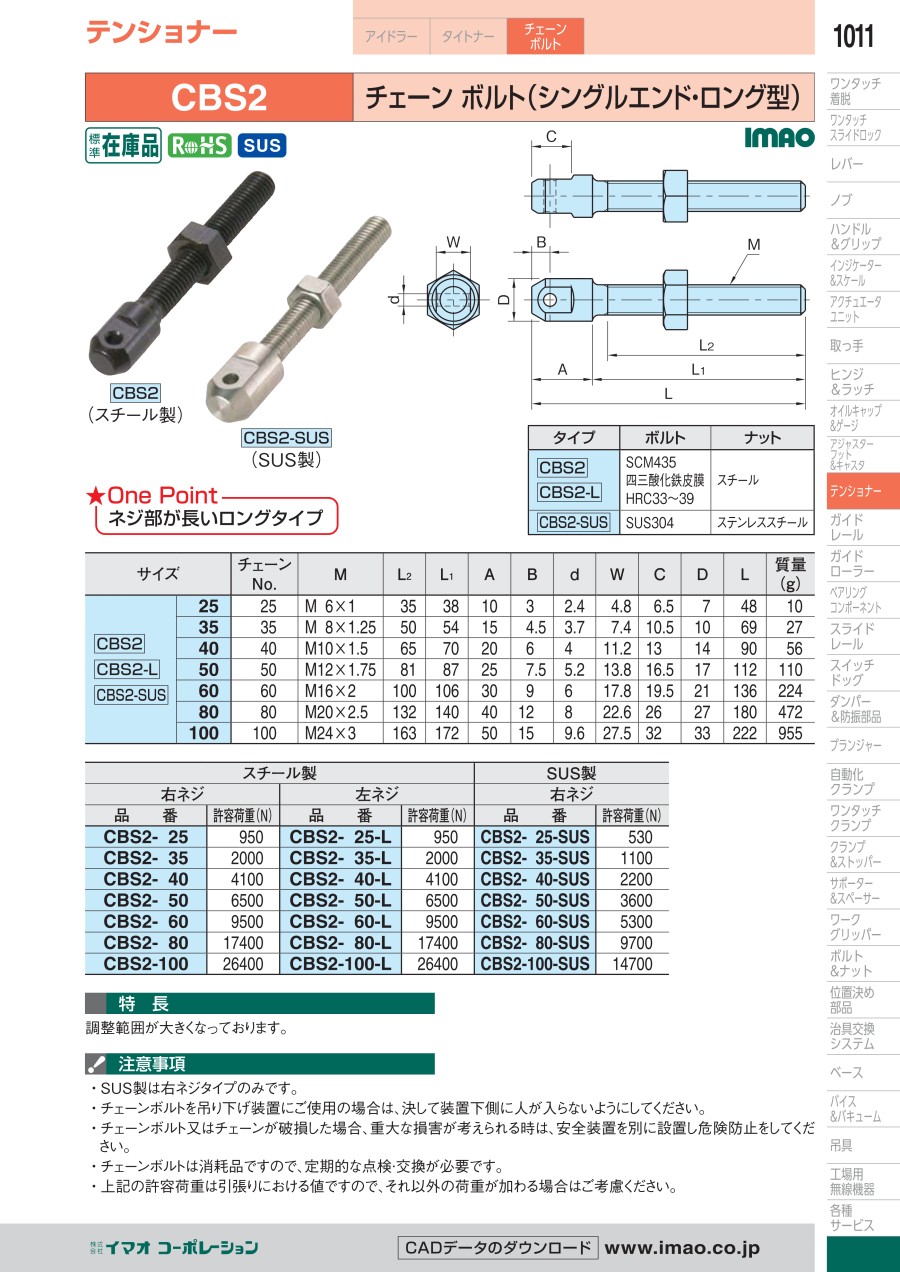

カタログ
