メカニカル部品技術窓口
チェーン ガイド（CGCガイド） （CGC）
- 通常単価(税別)
- 15,617円～41,054円
- 税込単価
- 17,179円～45,159円
安全・良質標準エンプラガイドレールが、オートメーション化に担う役割はいっそう重要になっています。静かで...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | レール | Cチャンネル |
|---|---|---|
| CGC | 超高分子量ポリエチレン （UHMWPE） グリーン | スチール（SGHC） 亜鉛メッキ |
| CGC-SUS | SUS304 |
- 適用チェーンは単列の伝動用ローラーチェーン及びブシュチェーン（JIS B 1801）です。
取付例
| サイズ | 取付推奨ボルトサイズ |
|---|---|
| CGC35 | M6 |
| CGC40 | |
| CGC50 | |
| CGC60 | - |
| CGC60A | M6 |
| CGC80 | M8 |
| CGC100 |
- Cチャンネルは、溶接可能です。
- 取付けボルトの先端、頭が表面に出ないようにしてください。
| サイズ | 取付推奨ボルトサイズ |
|---|---|
| CGC35 | - |
| CGC40 | M4 |
| CGC50 | M5 |
| CGC60 | - |
| CGC60A | M5 |
| CGC80 | M6 |
| CGC100 |

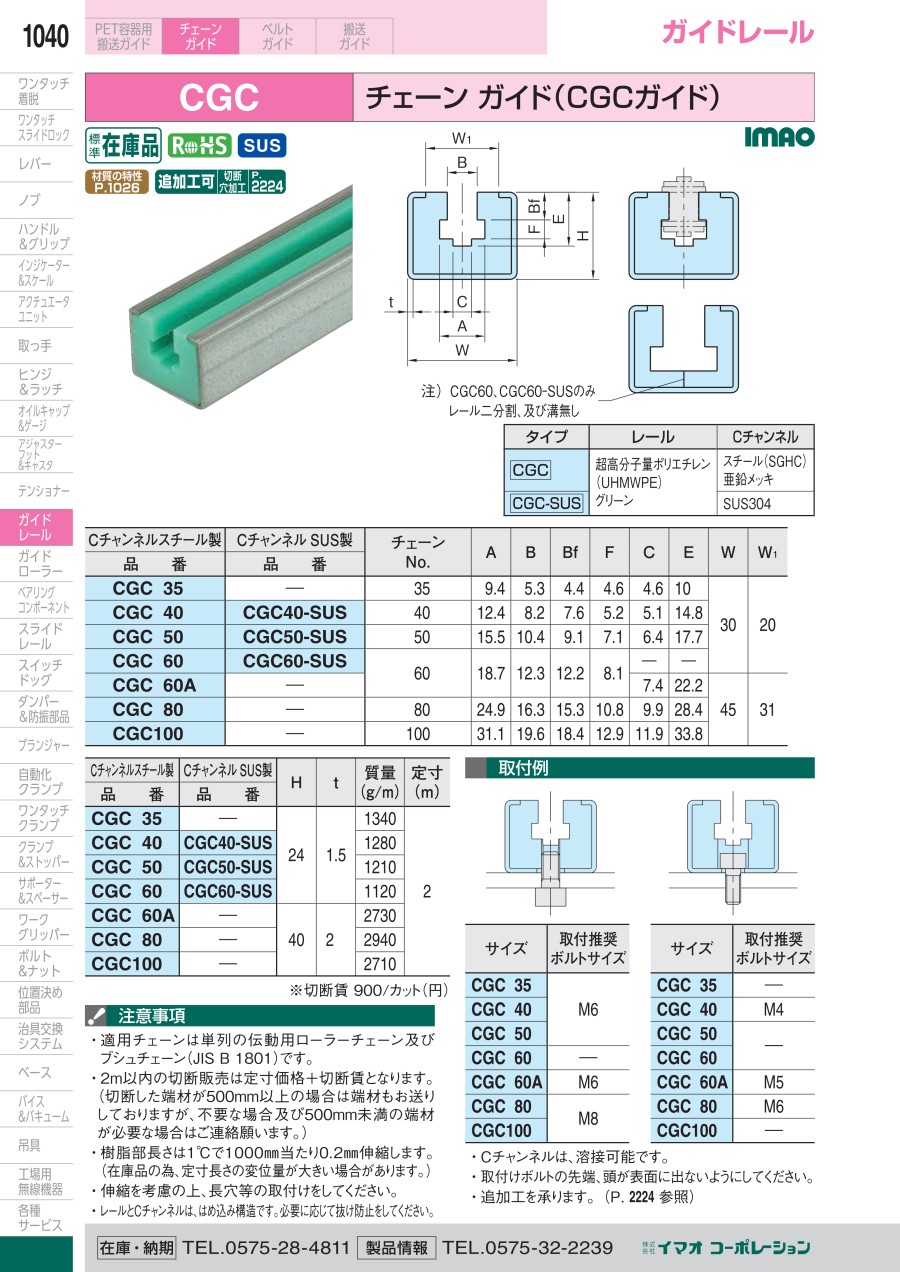

規格表
| 型番 | チェーン No. | A | B | Bf | F | C | E | W | W1 | H | t | 質量 （g/m） | 定寸 （m） | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cチャンネルスチール製 | CチャンネルSUS製 | |||||||||||||
| CGC35 | - | 35 | 9.4 | 5.3 | 4.4 | 4.6 | 4.6 | 10 | 30 | 20 | 24 | 1.5 | 1,340 | 2 |
| CGC40 | CGC40-SUS | 40 | 12.4 | 8.2 | 7.6 | 5.2 | 5.1 | 14.8 | 1,280 | |||||
| CGC50 | CGC50-SUS | 50 | 15.5 | 10.4 | 9.1 | 7.1 | 6.4 | 17.7 | 1,210 | |||||
| CGC60 | CGC60-SUS | 60 | 18.7 | 12.3 | 12.2 | 8.1 | - | - | 1,120 | |||||
| CGC60A | - | 7.4 | 22.2 | 45 | 31 | 40 | 2 | 2,730 | ||||||
| CGC80 | - | 80 | 24.9 | 16.3 | 15.3 | 10.8 | 9.9 | 28.4 | 2,940 | |||||
| CGC100 | - | 100 | 31.1 | 19.6 | 18.4 | 12.9 | 11.9 | 33.8 | 2,710 | |||||
注意・禁止事項
- 樹脂部長さは1℃で1,000mm当たり0.2mm伸縮します。
- 伸縮を考慮の上、長穴等の取付けをしてください。
- レールとCチャンネルは、はめ込み構造です。必要に応じて抜け防止をしてください。
型番リスト
詳細情報
基本情報
安全・良質
標準エンプラガイドレールが、
オートメーション化に担う役割はいっそう重要になっています。
静かで安全なロングライフの搬送を実現する為にも、
良質のエンプラガイドレールをお選びください。
【特長】
・エンプラガイドレールは、光分散測定法で分子量4百万以上の超高分子量を持つポリエチレン（UHMWPE）で作られています。
・超高分子量ポリエチレンは耐化学薬品性、耐摩耗性、滑走性に優れ、また低温時でもこれらの機械特性の著しい低下がないなど、エンプラガイドレールに好ましい条件を備えています。
・さらには生化学的に構造欠陥がない安定した品質であることも大きな特長です。
・エンプラガイドレールはバージン材を使用し、品質の安定性に優れ、今日の高度な技術を要求される搬送ラインに最適なエンプラガイドレールです。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
カタログ
商品担当おすすめ
- 現在本製品の追加工サービスはミスミでは承っておりません。ご希望の場合はメーカーに直接お問合せください。
