チェーン ボルト ターミナル ブロック （TB）
- 通常単価(税別)
- 2,997円～5,397円
- 税込単価
- 3,297円～5,937円
チェーンラックシステムを構築する場合の、チェーンの末端固定部品としてご利用いた...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
- 本体：SS400、亜鉛三価クロメート
規格表
| 型番 | チェーンNo. | W | E | H | H1 | T | M1 | A | B | d | T1 | F | Lc | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TB35 | 35 | 35 | 4.5 | 15 | 6.5 | 15 | M6 | 12 | 7 | 3.8 | 7 | 10.5 | 6 | 40 |
| TB40 | 40 | 45 | 6 | 20 | 8 | 20 | M8 | 15 | 9 | 4.2 | 10.6 | 13 | 8 | 90 |
| TB50 | 50 | 60 | 7.5 | 25 | 10 | 25 | M10 | 20 | 12 | 5.3 | 13.2 | 16.5 | 10 | 190 |
| TB60 | 60 | 70 | 9 | 28 | 11.5 | 28 | M12 | 25 | 14 | 6.2 | 17.2 | 19.5 | 12 | 290 |
| TB80 | 80 | 85 | 12 | 35 | 14.5 | 35 | M16 | 30 | 16 | 8.2 | 22 | 26 | 16 | 510 |
詳細情報
基本情報
チェーンラックシステムを構築する場合の、チェーンの末端固定部品としてご利用いただけます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

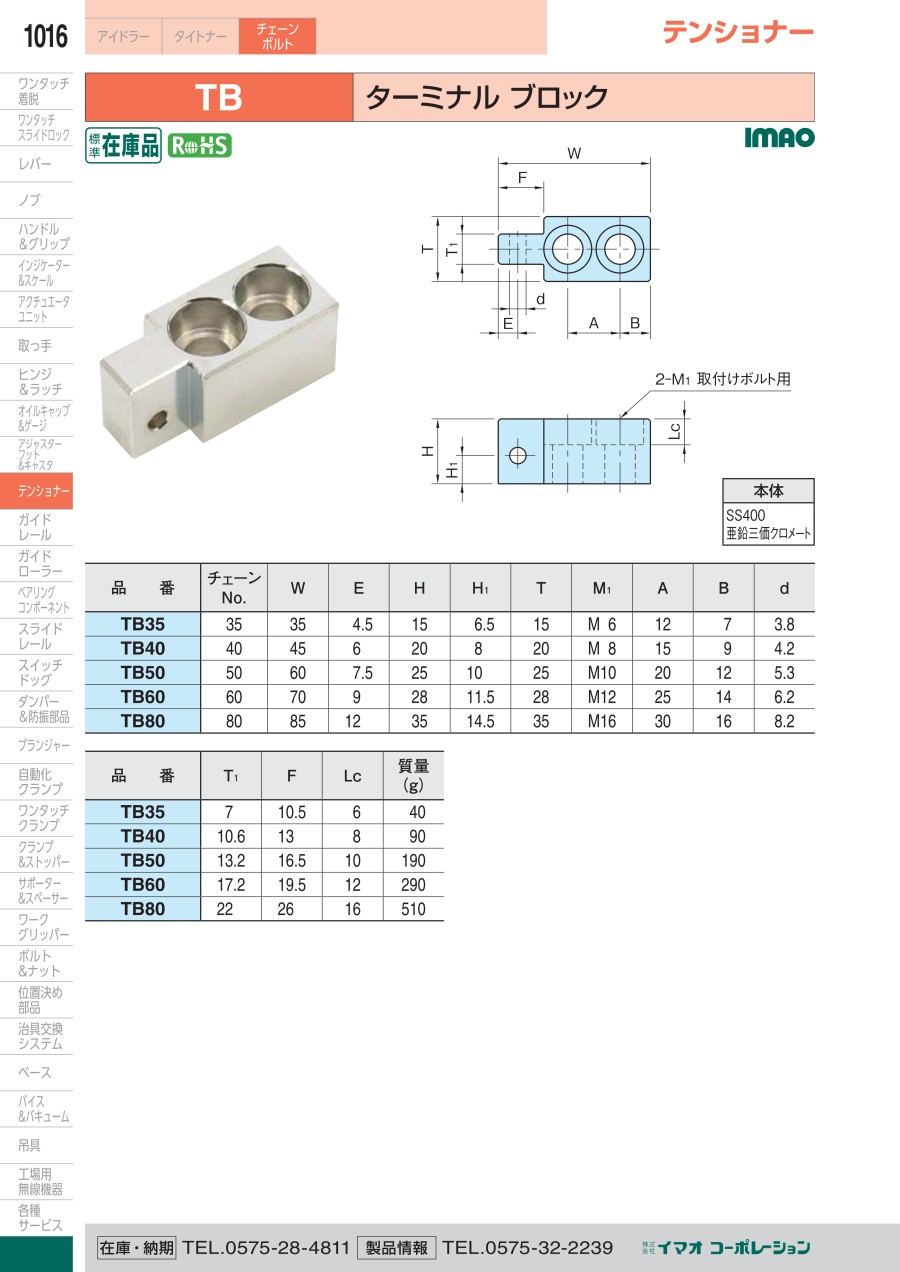

カタログ
