エンプラ Vプーリー アイドラー （VIP）
- 通常単価(税別)
- 1,260円～2,881円
- 税込単価
- 1,386円～3,169円
通常出荷日：在庫品1日目当日出荷可能
【特長】・適応Vベルト M型、A型、B型の樹脂製プーリーアイドラーです。・ボールベアリング一体成形です
詳細を確認未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- プーリー：ポリアミド（ガラス繊維強化）／ブラック
- ベアリング：スチール
| 型番 | 適応Vベルト | 適用するアイドラー軸型番 |
|---|---|---|
| VIP50M | M型 | PID1008タイプ |
| VIP100A | A型 | PID1511タイプ |
| VIP125B | B型 |
規格表
| 型番 | Dp | Do | d | B | D | L | D1 | D2 | d2 | L1 | L2 | A | C | E | F | ベアリング型番 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VIP50M | 50 | 55.5 | 10 | 8 | 30 | 15 | 44.5 | 40 | 24 | 13 | 10 | 2.5 | 6.5 | 6 | 3.5 | 6000ZZ | 40 |
| VIP100A | 100 | 109 | 15 | 11 | 49.5 | 24.5 | 91 | 80 | 32 | 19.5 | 12.5 | 4 | 10 | 4.5 | 7.5 | 6202ZZ | 190 |
| VIP125B | 125 | 136 | 29.5 | 114 | 101 | 24.5 | 16.5 | 7 | 12.5 | 5 | 10 | 250 |
商品特長詳細
技術情報
ベアリングのラジアル荷重（N）〈平均寿命3,000時間と仮定〉
| ベアリング型番 | 回転数（min-1） | |||||||
|---|---|---|---|---|---|---|---|---|
| 100 | 500 | 1,000 | 1,500 | 2,000 | 2,500 | 3,000 | 3,500 | |
| 6000ZZ | 1,370 | 1,090 | 640 | 560 | 500 | 470 | 440 | 420 |
| 6202ZZ | 2,310 | 1,350 | 1,080 | 940 | 850 | 790 | 740 | 710 |

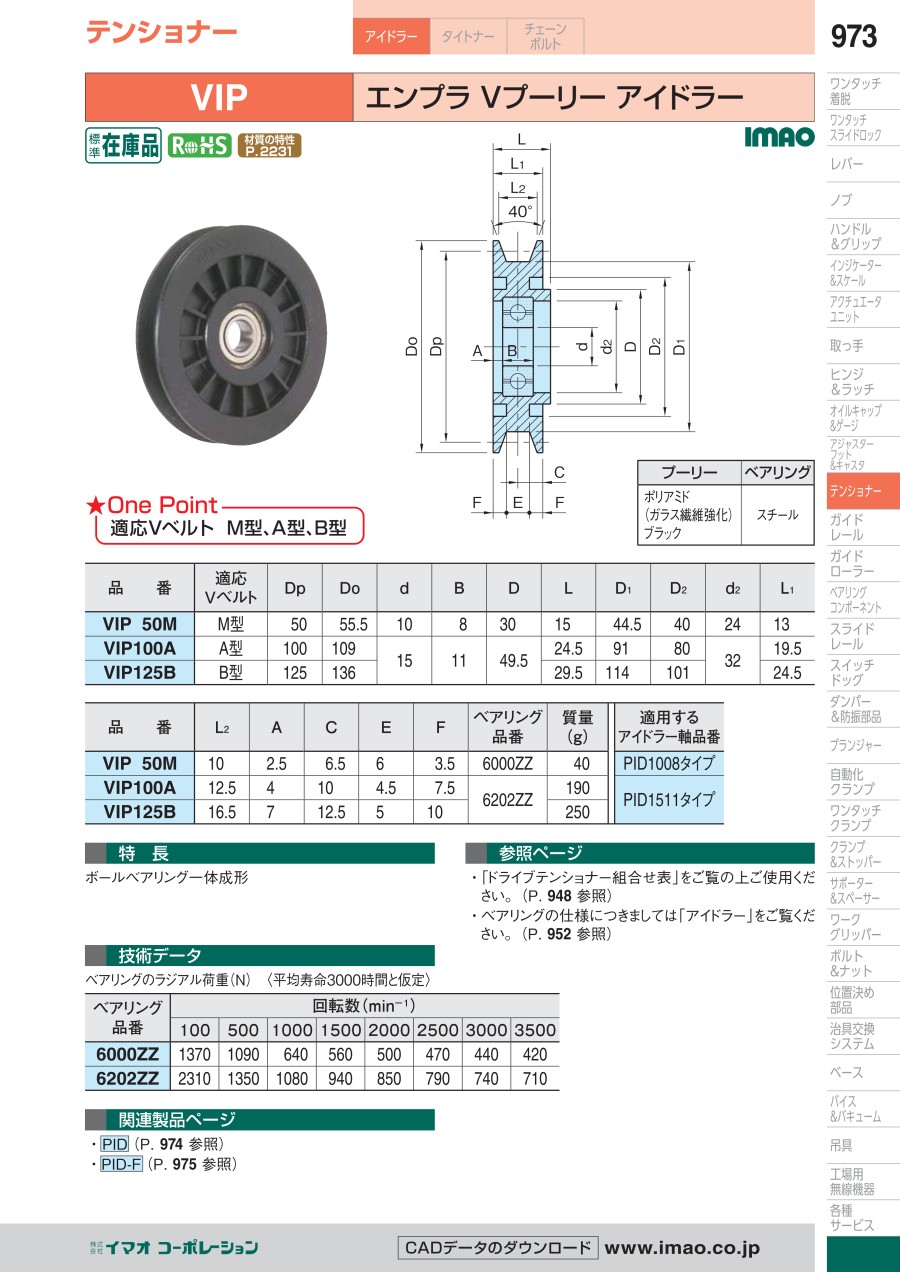

カタログ
商品担当おすすめ
エンプラ Vプーリー アイドラー （VIP）のレビュー
プーリ
3
3.02021/11/30
ベアリング内蔵なので組立が容易に済みました。
サイズバリエーションがもっとあると良いです。
0人が参考にしています。
試作
3
3.02017/08/24
ベアリングとの一体成型品かと思いますが、ベアリング軸に対してガイド部の振りが幾分かありました。当方の用途では問題なかった...もっと読む
0人が参考にしています。
