ボールベアリング ユニット インロータイプ （BSRN）
- 本体 形状
- フランジ形インロータイプ
- フランジ 形状
- 角形
- ベアリング個数
- シングル
- ベアリング種類
- 深溝玉軸受
- ベアリング材質
- スチール
- 本体材質
- S45C
- 表面処理
- 無電解ニッケルメッキ
- 止め輪
- あり
- 種類
- ベアリングホルダセット
未確定：候補が11型番あります。
商品情報

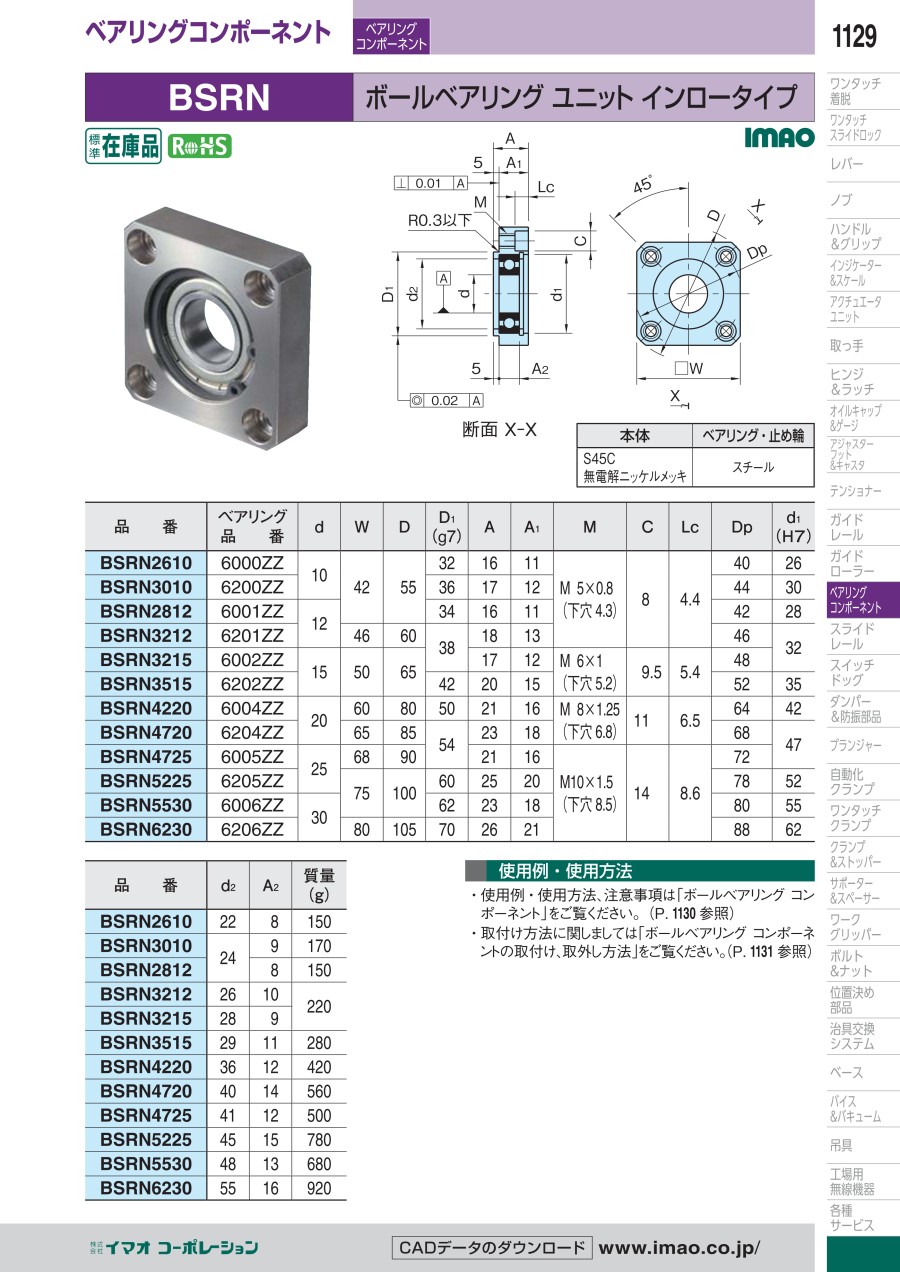

外形図
製品仕様
- 本体：S45C、無電解ニッケルメッキ
- ベアリング・止め輪：スチール
取付け方法
【座グリ穴使用の場合】
1. 取付け側にメネジ加工をします。
2. 座グリ穴からボルトを通し、締付けます。
（製品のメネジサイズより1サイズ下の六角穴付きボルトをご使用ください）
【メネジ使用の場合】
1. 取付け側に座グリ穴加工をします。
2. 取付け側の座グリ穴からボルトを通し、締付けます。
（製品のメネジに合った六角穴付きボルトをご使用ください）
規格表
| 型番 | d | W | D | D1 （g7） | A | A1 | M | C | Lc | Dp | d1 （H7） | d2 | A2 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BSRN2610 | 10 | 42 | 55 | 32 | 16 | 11 | M5×0.8 （下穴4.3） | 8 | 4.4 | 40 | 26 | 22 | 8 | 150 |
| BSRN3010 | 36 | 17 | 12 | 44 | 30 | 24 | 9 | 170 | ||||||
| BSRN2812 | 12 | 34 | 16 | 11 | 42 | 28 | 8 | 150 | ||||||
| BSRN3212 | 46 | 60 | 38 | 18 | 13 | 46 | 32 | 26 | 10 | 220 | ||||
| BSRN3215 | 15 | 50 | 65 | 17 | 12 | M6×1 （下穴5.2） | 9.5 | 5.4 | 48 | 28 | 9 | |||
| BSRN3515 | 42 | 20 | 15 | 52 | 35 | 29 | 11 | 280 | ||||||
| BSRN4220 | 20 | 60 | 80 | 50 | 21 | 16 | M8×1.25 （下穴6.8） | 11 | 6.5 | 64 | 42 | 36 | 12 | 420 |
| BSRN4720 | 65 | 85 | 54 | 23 | 18 | 68 | 47 | 40 | 14 | 560 | ||||
| BSRN4725 | 25 | 68 | 90 | 21 | 16 | M10×1.5 （下穴8.5） | 14 | 8.6 | 72 | 41 | 12 | 500 | ||
| BSRN5225 | 75 | 100 | 60 | 25 | 20 | 78 | 52 | 45 | 15 | 780 | ||||
| BSRN5530 | 30 | 62 | 23 | 18 | 80 | 55 | 48 | 13 | 680 | |||||
| BSRN6230 | 80 | 105 | 70 | 26 | 21 | 88 | 62 | 55 | 16 | 920 |
使用例
各種ハンドル使用部の軸受に
注意・禁止事項
注意・禁止事項
スライドテーブルの軸受に
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,136円 ( 4,550円 ) | 3日目 |
4,655円 ( 5,121円 ) | 3日目 |
4,802円 ( 5,282円 ) | 3日目 |
4,655円 ( 5,121円 ) | 3日目 |
5,043円 ( 5,547円 ) | 3日目 |
5,043円 ( 5,547円 ) | 3日目 |
5,330円 ( 5,863円 ) | 3日目 |
6,013円 ( 6,614円 ) | 3日目 |
6,013円 ( 6,614円 ) | 3日目 |
6,983円 ( 7,681円 ) | 3日目 |
6,549円 ( 7,204円 ) | 3日目 |
