直動式3ポート弁 3QRA1・3QRB1シリーズ

ご注意

  • 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
  • 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が34型番あります。
数量:

商品情報

外形図

3QRA110-M5

2位置シングル:グロメットリード線

直動式3ポート弁3QRA1・3QRB1シリーズ 3QRA110-M5の2位置シングル:グロメットリード線外形図

3QRB110-M5

2位置シングル:グロメットリード線

直動式3ポート弁3QRA1・3QRB1シリーズ 3QRB110-M5の2位置シングル:グロメットリード線外形図

3QRA/B119-00

2位置シングル:グロメットリード線

直動式3ポート弁3QRA1・3QRB1シリーズ 3QRA/B119-00の2位置シングル:グロメットリード線外形図

製品仕様

共通仕様

電気仕様

項目内容
弁の種類と操作方式直動式ポペット弁
使用流体圧縮空気、低真空
最高使用圧力 MPa0.70
最低使用圧力 MPa低真空:-100KPa
耐圧力 MPa1.05(低真空:-101KPa)
最高作動圧力差 MPa0.70
周囲温度 ℃-5~50(凍結なきこと)
流体温度 ℃5~50
給油不可※
保護構造防塵
耐振動 m/s250以下
耐衝撃 m/s2300以下
雰囲気腐蝕性ガス雰囲気での使用は不可
項目標準仕様大流量仕様H
定格電圧 VDC24・12
通電定格間欠 ※1連続
電圧変動範囲±10%
起動電流 ADC24V-0.13
DC12V-0.27
保持電流 ADC24V0.080.10
DC12V0.170.20
消費電力 W2.02.4 ※2
耐熱クラスB
※給油した場合は性能が劣化します。
※1:連続通電は5分以内、通電比は50%以下としてください。自己保持するのに
      必要な最小励磁時間は50ms以上です。
※2:起動より20msまでの間は3.2Wです。

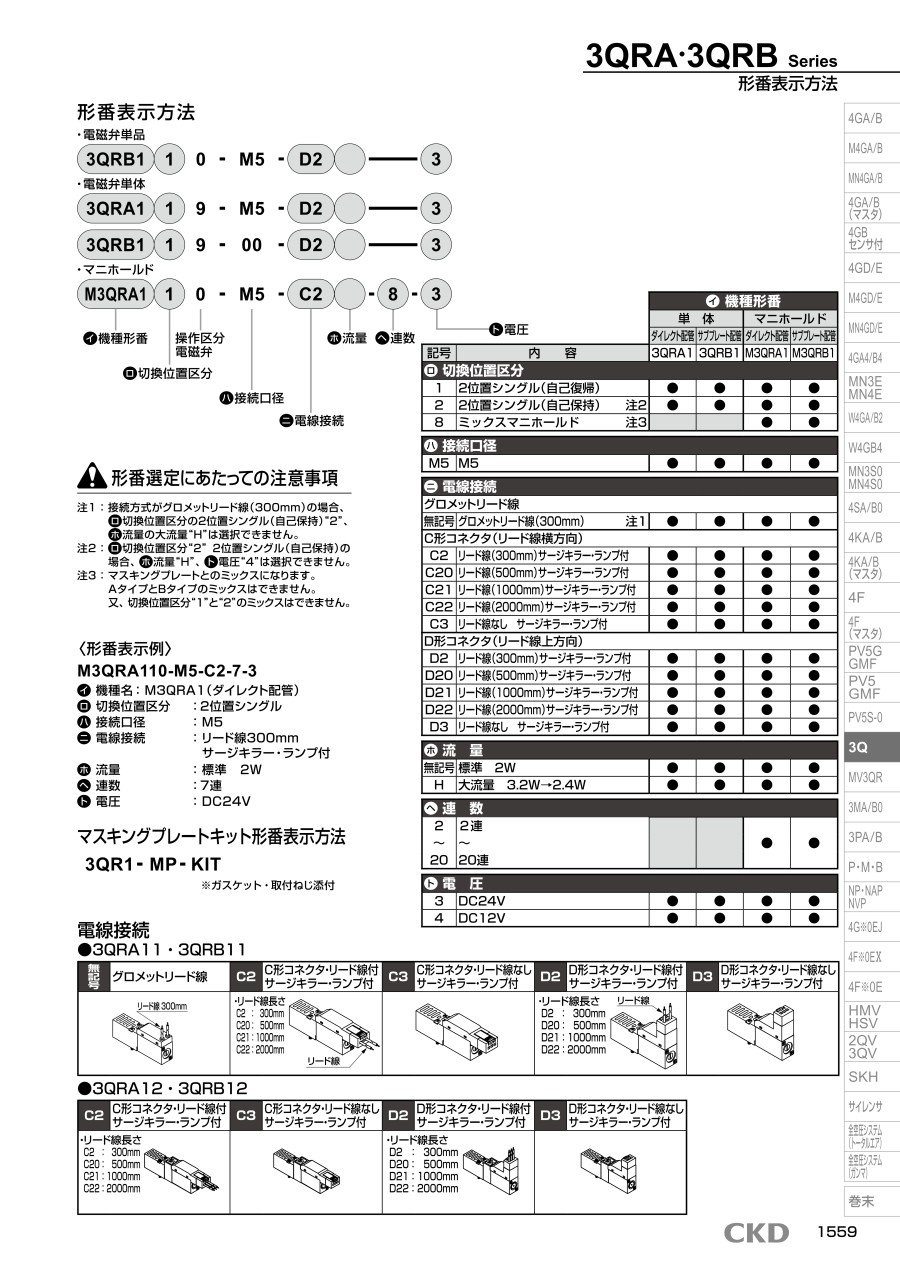

型番リスト

表示件数

用途

設置方法

電圧

配管口の種類

配管ねじの呼び

配管

電線接続記号

電線接続

サージキラー・ランプ

流量サイズ

流量サイズ

最小発注数量
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
ダイレクト配管
無記号
グロメットリード線(300mm)
なし
標準
-
1個
[単体使用] 単体使用
ダイレクト
DC12V / DC24V
M
M5
ダイレクト配管
無記号
-
-
-
標準
1個
[単体使用] 単体使用
ダイレクト
DC12V / DC24V
M
M5
ダイレクト配管
C2 / D2 / C3 / D3 / C20 / D20 / C21 / D21 / C22 / D22
-
-
-
標準
1個
[単体使用] 単体使用
ダイレクト
DC12V / DC24V
M
M5
ダイレクト配管
C2 / D2 / C3 / D3 / C20 / D20 / C21 / D21 / C22 / D22
-
-
-
大流量
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
ダイレクト配管
C2
C形コネクタ(リード線300mm、横方向)
サージキラー・ランプ付
標準
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
ダイレクト配管
C2
C形コネクタ(リード線300mm、横方向)
サージキラー・ランプ付
大流量
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
ダイレクト配管
C3
C形コネクタ(リード線なし、横方向)
サージキラー・ランプ付
標準
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
ダイレクト配管
C21
C形コネクタ(リード線1000mm、横方向)
サージキラー・ランプ付
大流量
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
ダイレクト配管
D2
D形コネクタ(リード線300mm、上方向)
サージキラー・ランプ付
標準
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
ダイレクト配管
D3
D形コネクタ(リード線なし、上方向)
サージキラー・ランプ付
大流量
-
1個
[単体使用] 単体使用
ダイレクト
DC12V
M
M5
ダイレクト配管
D3
D形コネクタ(リード線なし、上方向)
サージキラー・ランプ付
大流量
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
ダイレクト配管
D20
D形コネクタ(リード線500mm、上方向)
サージキラー・ランプ付
大流量
-
1個
マニホールド用単体
マニホールドベース
DC12V / DC24V
M
M5
ダイレクト配管
無記号
-
-
-
標準
1個
マニホールド用単体
マニホールドベース
DC12V / DC24V
M
M5
ダイレクト配管
C2 / D2 / C3 / D3 / C20 / D20 / C21 / D21 / C22 / D22
-
-
-
標準
1個
マニホールド用単体
マニホールドベース
DC12V / DC24V
M
M5
ダイレクト配管
C2 / D2 / C3 / D3 / C20 / D20 / C21 / D21 / C22 / D22
-
-
-
大流量
1個
マニホールド用単体
マニホールドベース
DC24V
M
M5
ダイレクト配管
C2
C形コネクタ(リード線300mm、横方向)
サージキラー・ランプ付
標準
-
1個
マニホールド用単体
マニホールドベース
DC24V
M
M5
ダイレクト配管
C21
C形コネクタ(リード線1000mm、横方向)
サージキラー・ランプ付
標準
-
1個
[単体使用] 単体使用
ダイレクト
DC12V / DC24V
M
M5
サブベース配管
無記号
-
-
-
標準
1個
[単体使用] 単体使用
ダイレクト
DC12V / DC24V
M
M5
サブベース配管
C2 / D2 / C3 / D3 / C20 / D20 / C21 / D21 / C22 / D22
-
-
-
標準
1個
[単体使用] 単体使用
ダイレクト
DC12V / DC24V
M
M5
サブベース配管
C2 / D2 / C3 / D3 / C20 / D20 / C21 / D21 / C22 / D22
-
-
-
大流量
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
サブベース配管
C3
C形コネクタ(リード線なし、横方向)
サージキラー・ランプ付
大流量
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
サブベース配管
C21
C形コネクタ(リード線1000mm、横方向)
サージキラー・ランプ付
標準
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
サブベース配管
C22
C形コネクタ(リード線2000mm、横方向)
サージキラー・ランプ付
大流量
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
サブベース配管
D20
D形コネクタ(リード線500mm、上方向)
サージキラー・ランプ付
大流量
-
1個
[単体使用] 単体使用
ダイレクト
DC24V
M
M5
サブベース配管
D22
D形コネクタ(リード線2000mm、上方向)
サージキラー・ランプ付
標準
-
1個
マニホールド用単体
マニホールドベース
DC12V / DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
無記号
-
-
-
標準
1個
マニホールド用単体
マニホールドベース
DC12V / DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
C2 / D2 / C3 / D3 / C20 / D20 / C21 / D21 / C22 / D22
-
-
-
標準
1個
マニホールド用単体
マニホールドベース
DC12V / DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
C2 / D2 / C3 / D3 / C20 / D20 / C21 / D21 / C22 / D22
-
-
-
大流量
1個
マニホールド用単体
マニホールドベース
DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
C2
C形コネクタ(リード線300mm、横方向)
サージキラー・ランプ付
大流量
-
1個
マニホールド用単体
マニホールドベース
DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
C22
C形コネクタ(リード線2000mm、横方向)
サージキラー・ランプ付
標準
-
1個
マニホールド用単体
マニホールドベース
DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
C22
C形コネクタ(リード線2000mm、横方向)
サージキラー・ランプ付
大流量
-
1個
マニホールド用単体
マニホールドベース
DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
D2
D形コネクタ(リード線300mm、上方向)
サージキラー・ランプ付
大流量
-
1個
マニホールド用単体
マニホールドベース
DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
D20
D形コネクタ(リード線500mm、上方向)
サージキラー・ランプ付
標準
-
1個
マニホールド用単体
マニホールドベース
DC24V
[その他] ベース搭載用単体バルブ用
-
サブベース配管
D22
D形コネクタ(リード線2000mm、上方向)
サージキラー・ランプ付
標準
-
1個
通常単価(税別) (税込単価)
通常出荷日
8,624
( 9,486 )
9日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
10,054
( 11,059 )
7日目
10,119
( 11,131 )
7日目
6,675
( 7,343 )
6日目
10,537
( 11,591 )
9日目
6,811
( 7,492 )
11日目
7,404
( 8,144 )
6日目
8,292
( 9,121 )
6日目
10,237
( 11,261 )
6日目
-
( - )
9日目
-
( - )
9日目
-
( - )
9日目
7,050
( 7,755 )
6日目
6,599
( 7,259 )
6日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
7,913
( 8,704 )
9日目
9,387
( 10,326 )
9日目
9,052
( 9,957 )
6日目
8,224
( 9,046 )
6日目
8,236
( 9,060 )
6日目
-
( - )
7日目
-
( - )
7日目
-
( - )
7日目
8,543
( 9,397 )
11日目
6,773
( 7,450 )
6日目
8,278
( 9,106 )
9日目
7,082
( 7,790 )
11日目
5,982
( 6,580 )
6日目
6,773
( 7,450 )
9日目

詳細情報

基本情報

【特長】
・大流量・高応答で、大気開放を高速化しました
・単体バルブダイレクト配管・サブプレート配管

ご注意

  • 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
  • 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
