イマオコーポレーション

エンプラインデックスプランジャー（EIP）

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 1,105円～2,070円

税込単価: 1,216円～2,277円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

樹脂製インデックスプランジャーです。【特長】・ボディが樹脂製のため軽量です。・...

種類
標準ノブ
ロック機構
リターン
取付方法
ねじ込み
全長
標準
本体材質
ポリアミド
先端材質
ステンレス
本体表面処理
なし
オールステンレス
非対応

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体：ポリアミド（ガラス繊維強化）ブラック
ノブ：ポリアミドつや消しブラック
ロックナット：ポリアミド
コイルバネ：SUS302
ノーズ：SUS303

シングルナット		ダブルナット
型番	質量（g）	型番	質量（g）
EIP10-SUS	13	EIP10W-SUS	23
EIP12-SUS	20	EIP12W-SUS	33
EIP16-SUS	25	EIP16W-SUS	50
EIP20-SUS	32	EIP20W-SUS	69

型番		最大締付トルク（N・m）	破壊荷重F（N）
EIP-SUS EIP-W-SUS	10	6	1,800
	12	10	2,900
	16	18	4,400
	20	25	6,800

規格表

型番		d （-0.1）（-0.15）	S	M	L₁	A	D	L	W₁	T₁	W	T	荷重（N）最小～最大
EIP-SUS EIP-W-SUS	10	5	5	M10×1	17	1.8	21	45	12	5	16	7	6～15
	12	6	6	M12×1.5	20	2	25	54	14	6	19	8	8～21
	16	8	8	M16×1.5	26	2.5	31	69	19	8	24	10	9～26
	20	10	10	M20×1.5	33	3.5	31	80	22	10	30	11	17～40

注意・禁止事項

タップ穴に切り粉等がないか確認して取付けてください。
本体六角部までねじ込んで使用する場合、タップ穴の面取り加工を施さなければ、最大接触面が得られます。

型番リスト

表示件数

型番

取付部外径

(mm)

長さ L

(mm)

ナット

RoHS?

最小発注数量

10	5	5	45	シングルナット	10	1個
10	5	5	45	ダブルナット	10	1個
12	6	6	54	シングルナット	10	1個
12	6	6	54	ダブルナット	10	1個
16	8	8	69	シングルナット	10	1個
16	8	8	69	ダブルナット	10	1個
20	10	10	80	シングルナット	10	1個
20	10	10	80	ダブルナット	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,105円 ( 1,216円 )	3日目
1,328円 ( 1,461円 )	3日目
1,345円 ( 1,480円 )	3日目
1,435円 ( 1,579円 )	4日目
1,328円 ( 1,461円 )	3日目
1,542円 ( 1,696円 )	3日目
1,658円 ( 1,824円 )	3日目
2,070円 ( 2,277円 )	3日目

詳細情報

基本情報

基本情報

樹脂製インデックスプランジャーです。
【特長】
・ボディが樹脂製のため軽量です。
・錆を嫌う場所に最適です。
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・耐熱温度：-30℃～130℃。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置に最適。

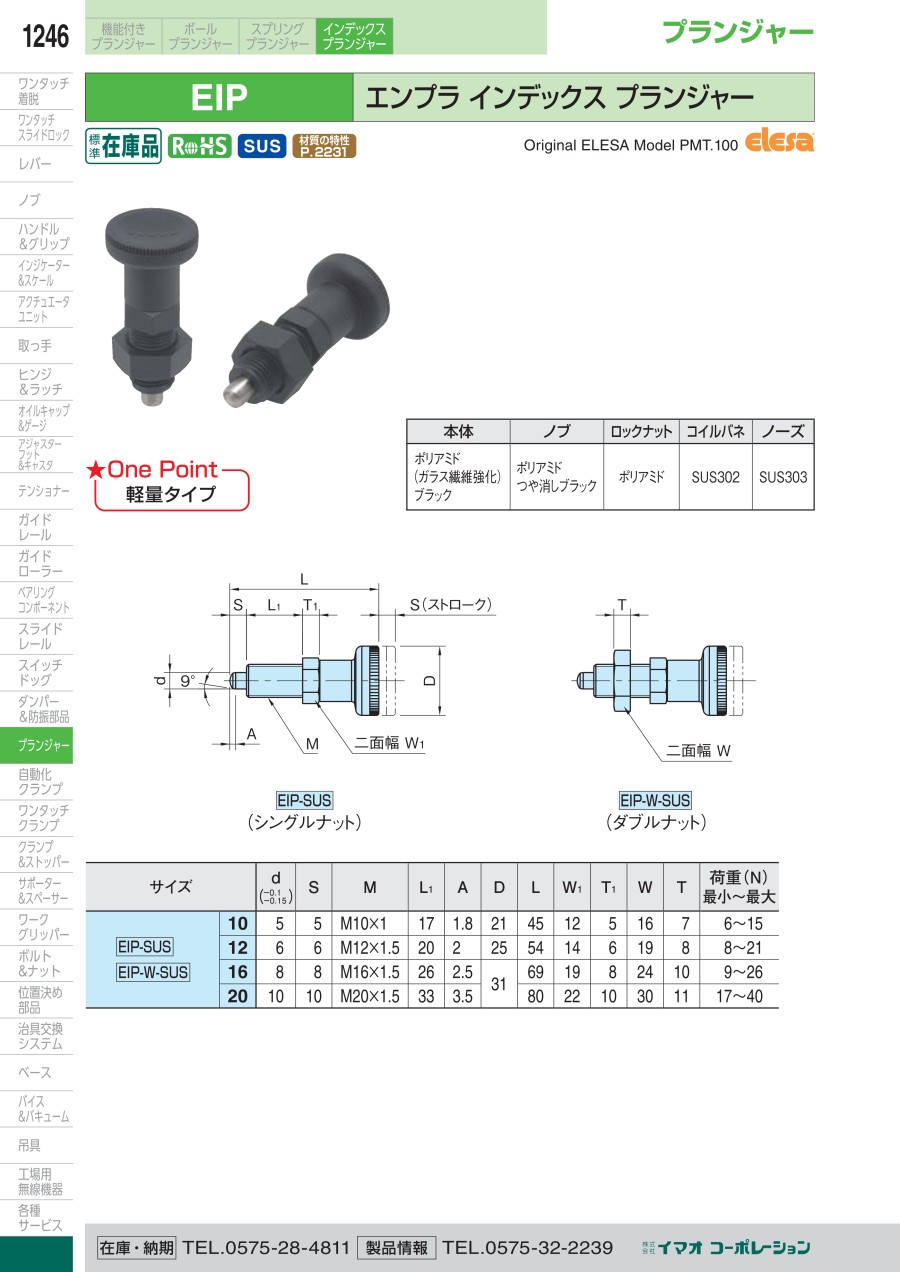

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エンプラインデックスプランジャー（EIP）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q受け側に使用する部品はありますか？

ありません。お客様の仕様に合わせてお客様ご自身でご準備下さい。
