イマオコーポレーション

インデックスプランジャー（NDXN-ASUS）

Name: インデックス プランジャー（NDXN-ASUS）
Brand: イマオコーポレーション
SKU: 221000369968
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 3,297円～9,214円

税込単価: 3,627円～10,135円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

インデックスプランジャー（NDXN）

4.5

通常価格(税別)： 1,216円 (税込価格：1,338円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

インデックスプランジャー（ロングストローク）（NDXNE）

通常価格(税別)： 1,600円 (税込価格：1,760円)

通常出荷日：在庫品1日目

オールステンレス製のインデックスプランジャーです。【特長】・ノブを引くとノーズ...

詳細情報を確認する

種類
標準ノブ
ロック機構
リターン
取付方法
ねじ込み
全長
標準
本体材質
ステンレス
先端材質
ステンレス
本体表面処理
なし
オールステンレス
対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

NDXN-ASUS、NDXN-A-ASUS（シングルナット）

NDXN-W-ASUS、NDXN-AW-ASUS（ダブルナット）

製品仕様

タイプ	本体	ノブ	コイルバネ	ノーズ
NDXN-ASUS NDXN-W-ASUS	SUS303	SUS303 電解研磨	SUS302WPA	SUS420 HRC53～55
NDXN-A-ASUS NDXN-AW-ASUS	SUS303	SUS303 電解研磨	SUS302WPA	SUS303

■NDXN-ASUS、NDXN-A-ASUS（シングルナット）

ノーズ焼入有り	ノーズ焼入無し	質量（g）
型番	型番	質量（g）
NDXN6-ASUS	NDXN6A-ASUS	13
NDXN8-ASUS	NDXN8A-ASUS	27
NDXN10-ASUS	NDXN10A-ASUS	47
NDXN12-ASUS	NDXN12A-ASUS	74
NDXN16-ASUS	NDXN16A-ASUS	170
NDXN20-ASUS	NDXN20A-ASUS	213

■NDXN-W-ASUS、NDXN-AW-ASUS（ダブルナット）

ノーズ焼入有り	ノーズ焼入無し	質量（g）
型番	型番	質量（g）
NDXN6W-ASUS	NDXN6AW-ASUS	14
NDXN8W-ASUS	NDXN8AW-ASUS	30
NDXN10W-ASUS	NDXN10AW-ASUS	53
NDXN12W-ASUS	NDXN12AW-ASUS	83
NDXN16W-ASUS	NDXN16AW-ASUS	186
NDXN20W-ASUS	NDXN20AW-ASUS	250

ノーズ機械強度表

型番		許容せん断力（N）
NDXN-ASUS NDXN-W-ASUS NDXN-A-ASUS NDXN-AW-ASUS	6	212
	8	377
	10	589
	12	848
	16	1,507
	20	2,355

規格表

型番		d (-0.02) (-0.04)	S	M	L₁	A	D	L	W₁	T₁	W	T	B	荷重（N）最小～最大
NDXN-ASUS NDXN-W-ASUS NDXN-A-ASUS NDXN-AW-ASUS	6	3	3.5	M6×0.75	12	0.8	14	34.5	8	5	10	3	2	4.5～9
	8	4	4	M8×1	15	1	18	43	10	6	13	4		6～12
	10	5	5	M10×1	17	1.3	21	50	13	7	17	5		5～12
	12	6	6	M12×1.5	20	1.8	25	59	14	8	19	6	3	6～14
	16	8	8	M16×1.5	26	2.3	33	77	19	10	24	8		15～35
	20	10	10	M20×1.5	28	2.6	33	83	22	12	30	10		15～34

注意・禁止事項

インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

型番		推奨面取りサイズ
NDXN-ASUS NDXN-W-ASUS NDXN-A-ASUS NDXN-AW-ASUS	6	60゜面取り　深さ2.5
	8
	10
	12	60゜面取り　深さ3.5
	16
	20

型番リスト

表示件数

型番

取付部外径

(mm)

長さ L

(mm)

先端熱処理

ナット

RoHS?

最小発注数量

6	3	3.5	34.5	焼入焼戻	シングルナット	10	1個
6	3	3.5	34.5	なし	シングルナット	10	1個
6	3	3.5	34.5	なし	ダブルナット	10	1個
6	3	3.5	34.5	焼入焼戻	ダブルナット	10	1個
8	4	4	43	焼入焼戻	シングルナット	10	1個
8	4	4	43	なし	シングルナット	10	1個
8	4	4	43	なし	ダブルナット	10	1個
8	4	4	43	焼入焼戻	ダブルナット	10	1個
10	5	5	50	焼入焼戻	シングルナット	10	1個
10	5	5	50	なし	シングルナット	10	1個
10	5	5	50	なし	ダブルナット	10	1個
10	5	5	50	焼入焼戻	ダブルナット	10	1個
12	6	6	59	焼入焼戻	シングルナット	10	1個
12	6	6	59	なし	シングルナット	10	1個
12	6	6	59	なし	ダブルナット	10	1個
12	6	6	59	焼入焼戻	ダブルナット	10	1個
16	8	8	77	焼入焼戻	シングルナット	10	1個
16	8	8	77	なし	シングルナット	10	1個
16	8	8	77	なし	ダブルナット	10	1個
16	8	8	77	焼入焼戻	ダブルナット	10	1個
20	10	10	83	焼入焼戻	シングルナット	10	1個
20	10	10	83	なし	シングルナット	10	1個
20	10	10	83	なし	ダブルナット	10	1個
20	10	10	83	焼入焼戻	ダブルナット	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,789円 ( 4,168円 )	3日目
3,782円 ( 4,160円 )	3日目
3,879円 ( 4,267円 )	3日目
3,879円 ( 4,267円 )	3日目
3,588円 ( 3,947円 )	在庫品1日目当日出荷可能
3,588円 ( 3,947円 )	3日目
3,789円 ( 4,168円 )	3日目
3,782円 ( 4,160円 )	在庫品1日目当日出荷可能
3,297円 ( 3,627円 )	3日目
3,297円 ( 3,627円 )	3日目
3,394円 ( 3,733円 )	3日目
3,489円 ( 3,838円 )	3日目
4,073円 ( 4,480円 )	3日目
4,073円 ( 4,480円 )	3日目
4,267円 ( 4,694円 )	3日目
4,289円 ( 4,718円 )	3日目
5,334円 ( 5,867円 )	3日目
5,334円 ( 5,867円 )	3日目
5,625円 ( 6,188円 )	在庫品1日目当日出荷可能
5,625円 ( 6,188円 )	3日目
8,923円 ( 9,815円 )	3日目
8,923円 ( 9,815円 )	3日目
9,214円 ( 10,135円 )	3日目
9,214円 ( 10,135円 )	3日目

詳細情報

基本情報

基本情報

オールステンレス製のインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内臓スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・シングルナット、ダブルナットの2タイプから選択可能です。
・耐熱温度：180℃です。
【用途】
・治具や機械装置のストッパー、割り出し、位置決めなどに。
・防錆が必要な箇所やクリーン環境に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

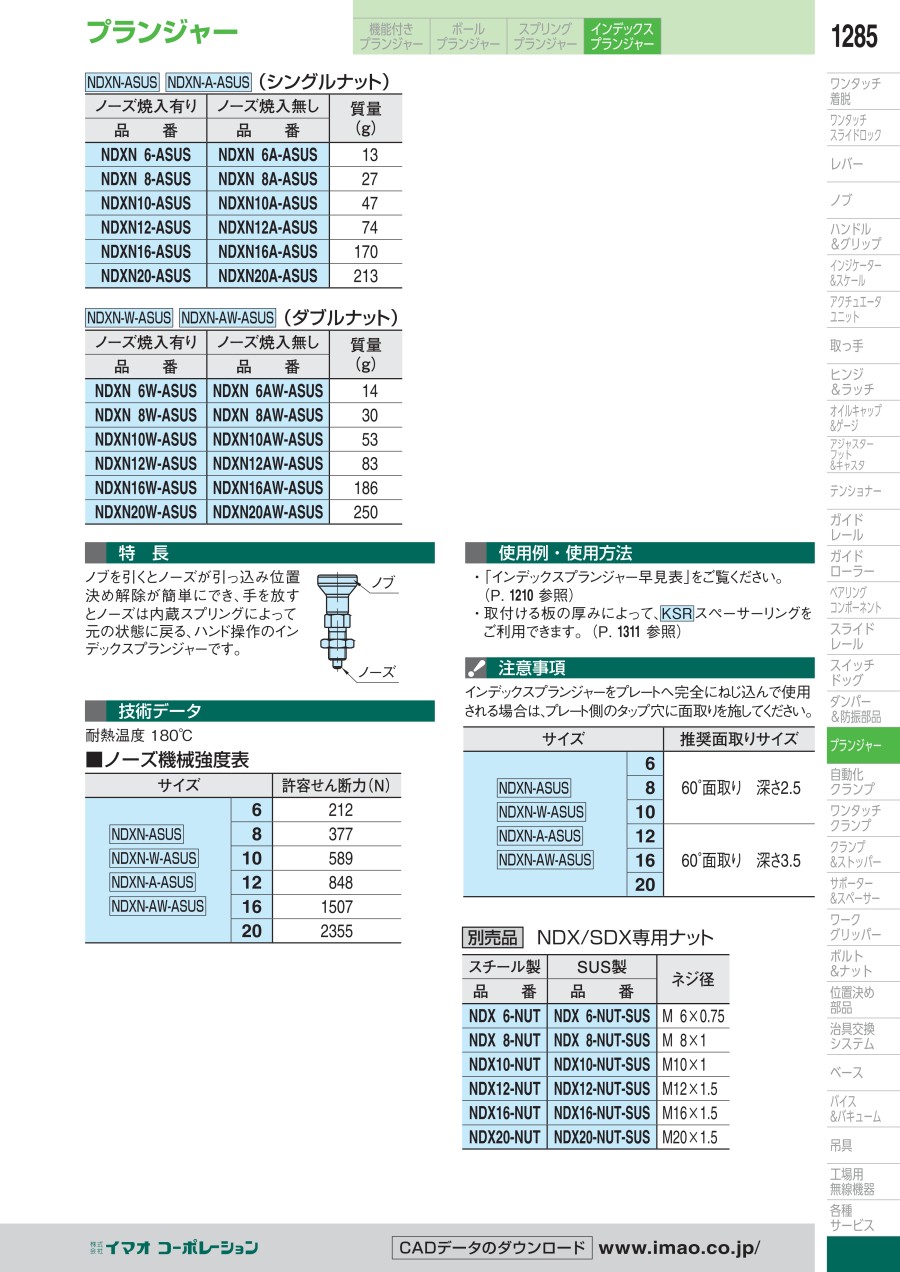

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャー（NDXN-ASUS）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

組立作業に使っています

満足度：5.02019/04/23

お客様からのご指定があり購入しました。組立作業の際にカメラを付けて印字を確認する装置の一部に使用しています。製品がしっか...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q受け側に使用する部品はありますか？

受け側に使用する部品はございません。恐れ入りますが、仕様に合わせてお客様ご自身でご準備下さい。
