インデックスプランジャー（NDXN）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,216円～5,625円
- 税込単価
- 1,338円～6,188円
コストパフォーマンスに優れたインデックスプランジャーです。【特長】・ノブを引く...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が32型番あります。
商品情報
外形図
NDXN、NDXN - SUS、NDXN - A - SUS（シングルナット）の寸法図
NDXN - W、NDXN - W - SUS、NDXN - AW - SUS（ダブルナット）の寸法図
製品仕様
材質
| タイプ | 本体 | ノブ | コイルバネ | ノーズ |
|---|---|---|---|---|
| NDXN | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HRC58～62 |
| NDXN-W | ||||
| NDXN-SUS | SUS303 | SUS420 HRC53～55 | ||
| NDXN-W-SUS | ||||
| NDXN-A-SUS | SUS303 | |||
| NDXN-AW-SUS |
規格表
| サイズ | d (-0.02 -0.04) | S | M | L1 | A | D | L | W1 | T1 | W | T | B | 荷重(N) 最小～最大 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NDXN | 6 | 3 | 3.5 | M6×0.75 | 12 | 0.8 | 14 | 31.5 | 8 | 5 | 10 | 3 | 2 | 4.5～10 |
| NDXN-W | 8 | 4 | 4 | M8×1 | 15 | 1 | 18 | 38.5 | 10 | 6 | 13 | 4 | 6～12 | |
| NDXN-SUS | 10 | 5 | 5 | M10×1 | 17 | 1.3 | 21 | 43.5 | 13 | 7 | 17 | 5 | 5～12 | |
| NDXN-W-SUS | 12 | 6 | 6 | M12×1.5 | 20 | 1.8 | 25 | 51.7 | 14 | 8 | 19 | 6 | 3 | 6～14 |
| NDXN-A-SUS | 16 | 8 | 8 | M16×1.5 | 26 | 2.3 | 33 | 68 | 19 | 10 | 24 | 8 | 15～35 | |
| NDXN-AW-SUS | 20 | 10 | 10 | M20×1.5 | 28 | 2.8 | 74 | 22 | 12 | 30 | 10 | 15～34 | ||
使用例
位置決め時にノーズ操作が必要な場合に最適
技術情報・設計アイデア
ノーズ機械強度表
| サイズ | 許容せん断力（N） | |
|---|---|---|
| NDXN NDXN-W NDXN-SUS NDXN-W-SUS NDXN-A-SUS NDXN-AW-SUS | 6 | 212 |
| 8 | 377 | |
| 10 | 589 | |
| 12 | 848 | |
| 16 | 1507 | |
| 20 | 2355 | |
注意・禁止事項
インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。
| サイズ | 推奨面取りサイズ | |
|---|---|---|
| NDXN NDXN-W NDXN-SUS NDXN-W-SUS NDXN-A-SUS NDXN-AW-SUS | 6 | 60゜面取り 深さ2.5 |
| 8 | ||
| 10 | ||
| 12 | 60゜面取り 深さ3.5 | |
| 16 | ||
| 20 | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,618円 ( 2,880円 ) | 在庫品1日目当日出荷可能 |
1,532円 ( 1,685円 ) | 在庫品1日目当日出荷可能 |
2,715円 ( 2,987円 ) | 3日目 |
1,357円 ( 1,493円 ) | 在庫品1日目当日出荷可能 |
2,288円 ( 2,517円 ) | 在庫品1日目当日出荷可能 |
2,521円 ( 2,773円 ) | 在庫品1日目当日出荷可能 |
1,489円 ( 1,638円 ) | 在庫品1日目当日出荷可能 |
3,091円 ( 3,400円 ) | 3日目 |
1,313円 ( 1,444円 ) | 在庫品1日目当日出荷可能 |
2,036円 ( 2,240円 ) | 3日目 |
1,930円 ( 2,123円 ) | 3日目 |
2,036円 ( 2,240円 ) | 在庫品1日目当日出荷可能 |
1,216円 ( 1,338円 ) | 3日目 |
2,230円 ( 2,453円 ) | 在庫品1日目当日出荷可能 |
1,309円 ( 1,440円 ) | 在庫品1日目当日出荷可能 |
2,521円 ( 2,773円 ) | 3日目 |
2,244円 ( 2,468円 ) | 4日目 |
2,521円 ( 2,773円 ) | 3日目 |
1,387円 ( 1,526円 ) | 在庫品1日目当日出荷可能 |
2,881円 ( 3,169円 ) | 在庫品1日目当日出荷可能 |
1,689円 ( 1,858円 ) | 3日目 |
3,200円 ( 3,520円 ) | 3日目 |
3,103円 ( 3,413円 ) | 3日目 |
3,491円 ( 3,840円 ) | 3日目 |
2,036円 ( 2,240円 ) | 在庫品1日目当日出荷可能 |
3,394円 ( 3,733円 ) | 3日目 |
2,618円 ( 2,880円 ) | 3日目 |
5,334円 ( 5,867円 ) | 3日目 |
5,140円 ( 5,654円 ) | 3日目 |
5,625円 ( 6,188円 ) | 3日目 |
3,094円 ( 3,403円 ) | 在庫品1日目当日出荷可能 |
5,528円 ( 6,081円 ) | 3日目 |
詳細情報
基本情報
コストパフォーマンスに優れたインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。
・耐熱温度：80℃。
【用途】
・割り出し、位置決め。
・ピラーのストッパー。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

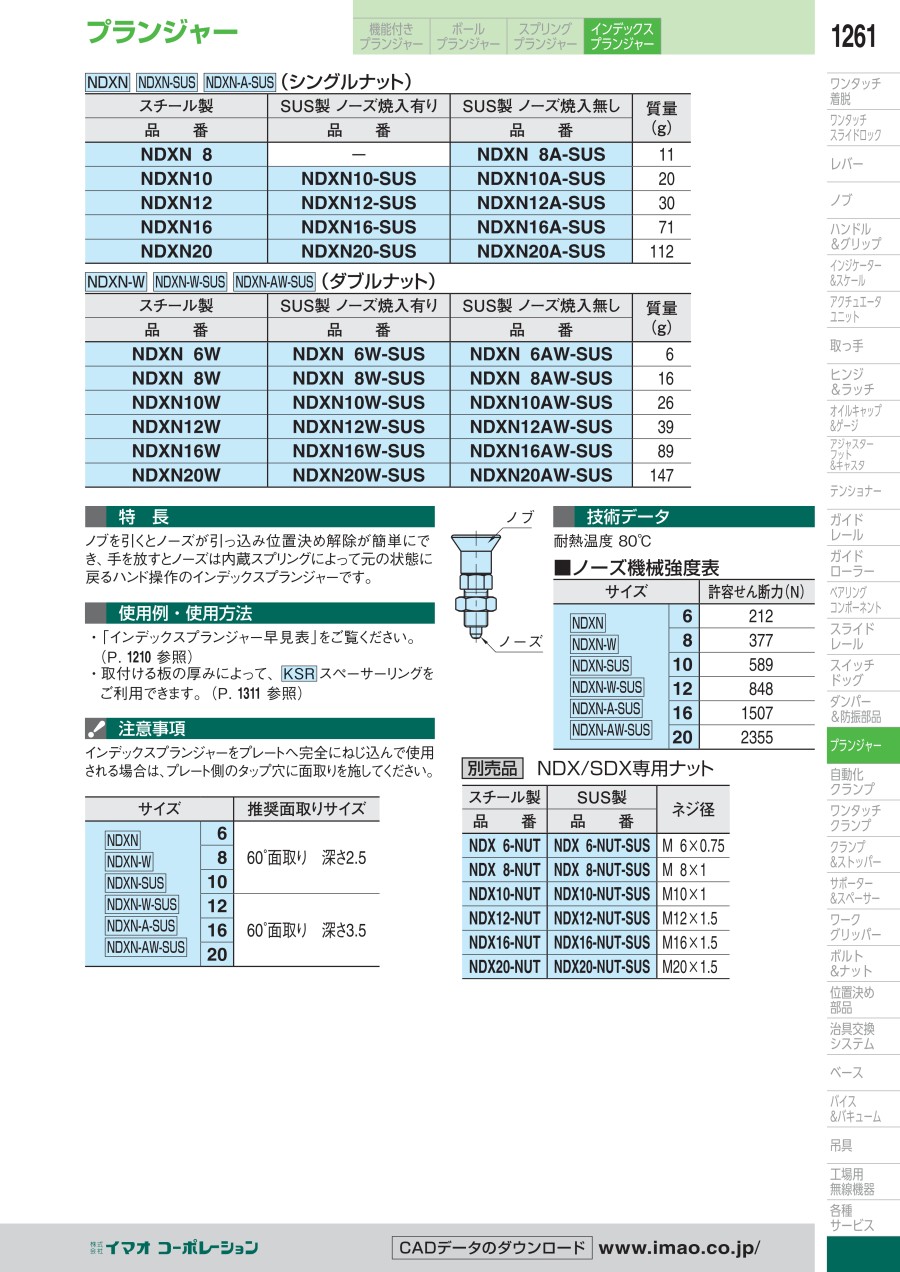

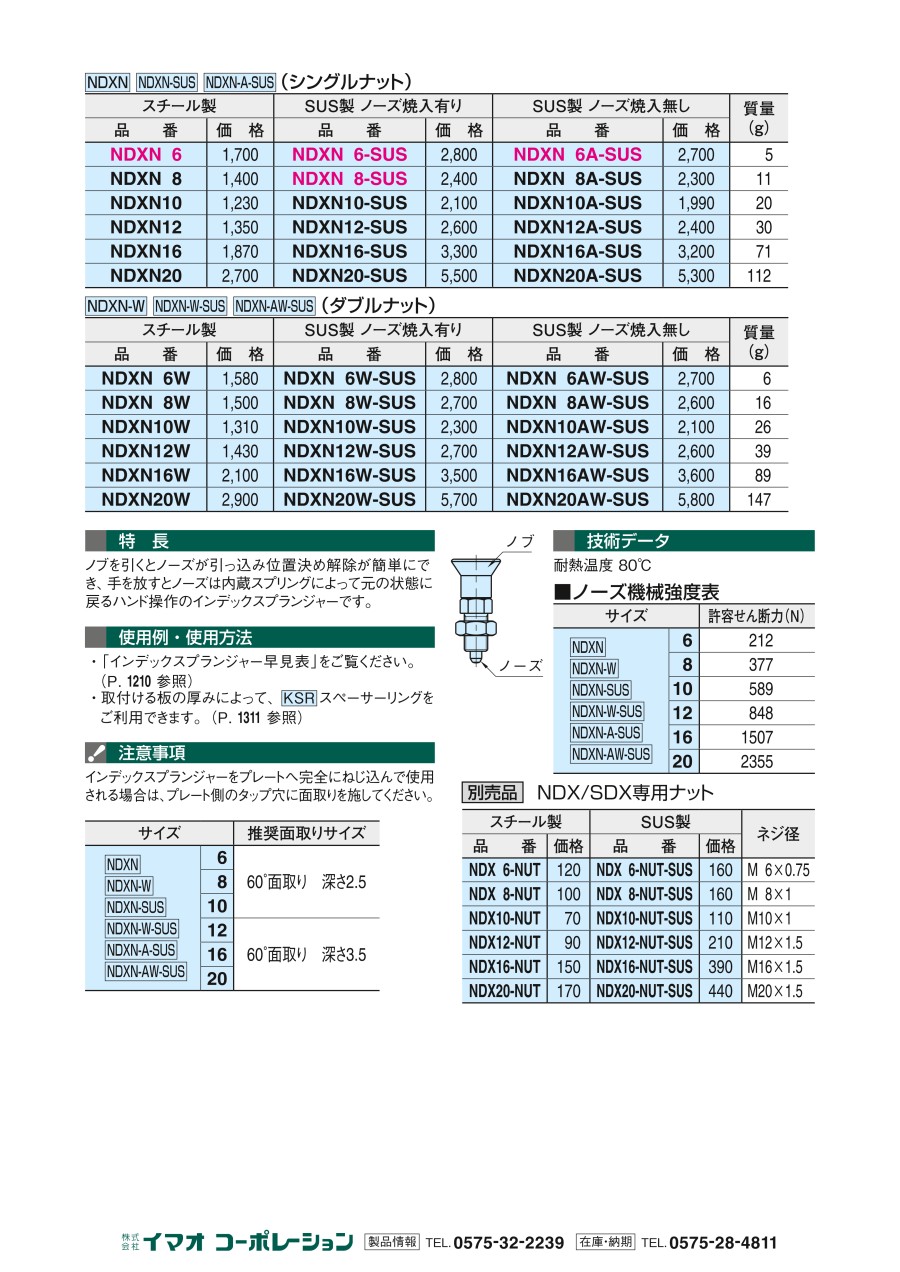

カタログ
商品担当おすすめ
インデックスプランジャー（NDXN）のレビュー
位置決め
5
5.02021/07/06
製品運搬時の位置決めで使用しています。
とても使いやすいです。
1人が参考にしています。
現場で改善関係の際に使用
4
4.02019/02/26
ミスミは納期が早くて、確実なので利用しています。ノブを引くとノーズが引っ込み位置決め解除が簡単にできて使いやすいと思いま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qノブの材質を樹脂以外に変更できませんか？
A
できません。
Q受け側の専用部品はありますか？
A
ありません。
