インデックスプランジャー（ノーズロック型）（NDX-L）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,930円～10,915円
- 税込単価
- 3,223円～12,007円
定番のノーズロック付きインデックスプランジャーです。【特長】・ノブを引くとノー...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
外形図
NDX-L、 NDX-L-SUSの寸法図（シングルナット）
NDX-LW、NDX-LW-SUSの寸法図（ダブルナット）
製品仕様
材質
| タイプ | 本体 | ノブ | コイルバネ | ノーズ |
|---|---|---|---|---|
| NDX-L NDX-LW | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HRC58～62 |
| NDX-L-SUS NDX-LW-SUS | SUS303 | SUS420 HRC53～55 |
規格表
| サイズ | d (-0.02 -0.04) | S | M | L1 | A | D | L | W1 | T1 | W | T | B | 荷重(N) 最小～最大 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NDX-L NDX-L-SUS NDX-LW NDX-LW-SUS | 10 | 5 | 5 | M10×1 | 17 | 1.3 | 21 | 47 | 13 | 7 | 17 | 5 | 2 | 5～12 |
| 12 | 6 | 6 | M12×1.5 | 20 | 1.8 | 25 | 56 | 14 | 8 | 19 | 6 | 3 | 6～14 | |
| 16 | 8 | 8 | M16×1.5 | 26 | 2.3 | 33 | 74 | 19 | 10 | 24 | 8 | 15～35 | ||
| 20 | 10 | 10 | M20×1.5 | 28 | 2.8 | 80 | 22 | 12 | 30 | 10 | 15～34 | |||
| スチール製 | SUS製 | ||||||
|---|---|---|---|---|---|---|---|
| シングルナット | ダブルナット | シングルナット | ダブルナット | ||||
| 型番 | 質量（g） | 型番 | 質量（g） | 型番 | 質量（g） | 型番 | 質量（g） |
| NDX10L | 19 | NDX10LW | 25 | NDX10L-SUS | 19 | NDX10LW-SUS | 25 |
| NDX12L | 28 | NDX12LW | 37 | NDX12L-SUS | 28 | NDX12LW-SUS | 37 |
| NDX16L | 68 | NDX16LW | 86 | NDX16L-SUS | 68 | NDX16LW-SUS | 86 |
| NDX20L | 107 | NDX20LW | 142 | NDX20L-SUS | 107 | NDX20LW-SUS | 142 |

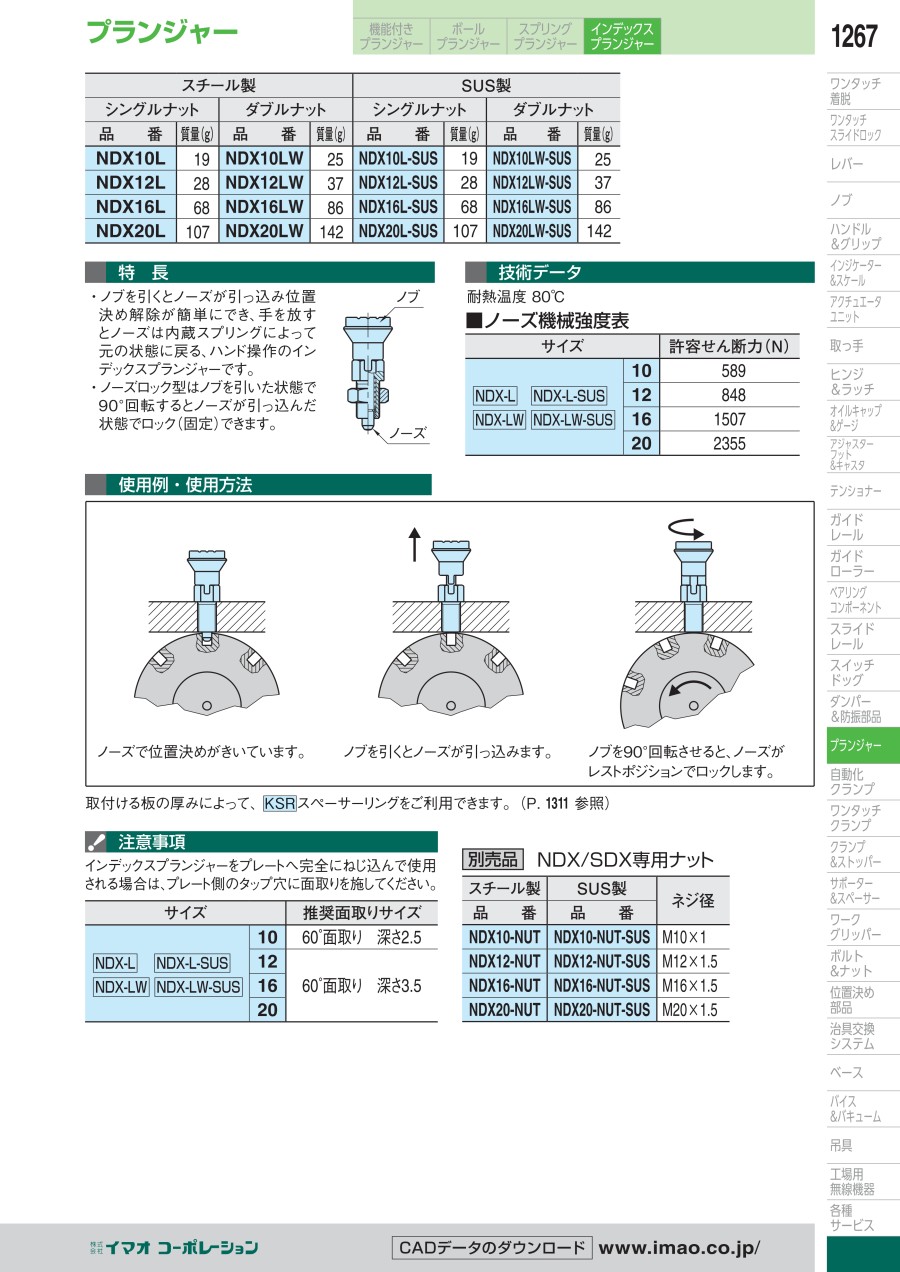

使用例
ノーズで位置決めがきいている。
ノブを引くとノーズが引っ込む。
ノブを90°回転させるとノーズがレストポジションでロック。
商品特長詳細
プランジャーの特長
- ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャー。
- ノーズロック型はノブを引いた状態で90°回転するとノーズが引っこんだ状態でロック（固定）可能。
技術情報・設計アイデア
| サイズ | 許容せん断力(N) | |
|---|---|---|
| NDX-L NDX-L-SUS NDX-LW NDX-LW-SUS | 10 | 589 |
| 12 | 848 | |
| 16 | 1507 | |
| 20 | 2355 | |
ノーズ機械強度表
| サイズ | 推奨面取りサイズ | |
|---|---|---|
| NDX-L NDX-L-SUS NDX-LW NDX-LW-SUS | 10 | 60゜面取り 深さ2.5 |
| 12 | 60゜面取り 深さ3.5 | |
| 16 | ||
| 20 | ||
インデックスプランジャーをプレートへ完全にねじ込んで使用される場合はプレート側のタップ穴に面取りを施す。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,930円 ( 3,223円 ) | 在庫品1日目当日出荷可能 |
3,989円 ( 4,388円 ) | 3日目 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
4,261円 ( 4,687円 ) | 3日目 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
4,578円 ( 5,036円 ) | 3日目 |
3,189円 ( 3,508円 ) | 在庫品1日目当日出荷可能 |
5,067円 ( 5,574円 ) | 3日目 |
3,588円 ( 3,947円 ) | 在庫品1日目当日出荷可能 |
6,078円 ( 6,686円 ) | 3日目 |
3,955円 ( 4,351円 ) | 在庫品1日目当日出荷可能 |
6,989円 ( 7,688円 ) | 在庫品1日目当日出荷可能 |
5,330円 ( 5,863円 ) | 4日目 |
10,057円 ( 11,063円 ) | 3日目 |
5,789円 ( 6,368円 ) | 在庫品1日目当日出荷可能 |
10,915円 ( 12,007円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
定番のノーズロック付きインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）できます。
・耐熱温度：80℃。
【用途】
・割り出し、位置決め。
・ピラーのストッパー。
