イマオコーポレーション

エルゴアーチグリップ（EAG）

Name: エルゴ アーチ グリップ（EAG）
Brand: イマオコーポレーション
SKU: 221000369913
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 646円～1,789円

税込単価: 711円～1,968円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エルゴセーフティハンドル・エルゴウイングハンドル（ESH・EWH）

通常価格(税別)： 698円 (税込価格：768円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エルゴアーチグリップ (フレキシブルタイプ) (EAG-CF)

通常価格(税別)： 1,697円 (税込価格：1,867円)

通常出荷日：3 日目～

取付け方向が選べる樹脂製取手です。【特長】・取付け方法は、メネジ仕様と六角穴付...

詳細情報を確認する

本体種類
標準形
面付形種類
アーチ形
本体材質
樹脂
グリップ断面形状
丸形
詳細材質
ポリアミド
本体表面処理
つや消し仕上げ
本体色
つや消しブラック

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が35型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質・仕上げ

タイプ	グリップ	キャップ	メネジ
EAG-C	ポリアミド（ガラス繊維強化）つや消しブラック	ポリアミドつや消しブラックつや消しオレンジつや消しグレーつや消しイエローつや消しライトブルーつや消しレッド	-
EAG-B	ポリアミド（ガラス繊維強化）つや消しブラック	ポリアミドつや消しブラックつや消しオレンジつや消しグレーつや消しイエローつや消しライトブルーつや消しレッド	黄銅（カドミウム低減材）

製品仕様

通し穴
型番	質量（g）
EAG110C-^**	35
EAG140C-^**	55
EAG180C-^**	78

メネジ
型番	質量（g）
EAG110B-^**	45
EAG140B-^**	65
EAG180B-^**	98

機械強度

型番		F_H［N］	F_V［N］	L_H［J］	L_V［J］
通し穴	メネジ	F_H［N］	F_V［N］	L_H［J］	L_V［J］
EAG110C-^**	EAG110B-^**	2,000	1,500	8	3
EAG140C-^**	EAG140B-^**	2,700	1,800	10	4
EAG180C-^**	EAG180B-^**	2,700	1,500	12	5

持上げ可能荷重

FH とFV は通常の作業条件で重量物を持上げる場合の破壊点の平均値。

耐衝撃強さ

6.7Nの硬球の落下試験に基づき、破壊点の平均値を記載。
L（J）=P（N）×h（m）

バリエーション

オレンジ

グレー

イエロー

ライトブルー

ブラック

レッド

規格表

型番		L	L₁	L₂	H	A	B	R	L_r	C	L_C	M	L_f
EAG-C EAG-B	110	93.5	116	72	35	22	7.5	6.5	23.5	10.5	6.5	M6×1	12
	140	117	144	92	39	26	8.5	8.5	26.5	13.5	8.5	M8×1.25	13
	180	150	178	122	45	28	9.5	8.5	32	13.5	14	M8×1.25	13

注意・禁止事項

高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
キャップの色が指定可能のため、色コードを指定してください。
キャップは輸送中の傷や汚れから保護する為、別々に梱包してください。
使用の際は紐付けて使用してください。

型番リスト

表示件数

型番

取付方法

取付ピッチ【範囲選択】

(mm)

ピッチ L

(mm)

取付高さ【範囲選択】

(mm)

高さ

(mm)

グリップ太さ【範囲選択】

(mm)

グリップ太さ

(mm)

キャップカラー

取付ネジ径M

全長

(mm)

RoHS?

最小発注数量

めねじ	～100	93.5	25.1～35	35	20.1～25	22	ブラック	M6×1	116	10	1個
めねじ	～100	93.5	25.1～35	35	20.1～25	22	グレー	M6×1	116	10	1個
めねじ	～100	93.5	25.1～35	35	20.1～25	22	ライトブルー	M6×1	116	10	1個
めねじ	～100	93.5	25.1～35	35	20.1～25	22	オレンジ	M6×1	116	10	1個
めねじ	～100	93.5	25.1～35	35	20.1～25	22	レッド	M6×1	116	10	1個
めねじ	～100	93.5	25.1～35	35	20.1～25	22	イエロー	M6×1	116	10	1個
丸穴	～100	93.5	25.1～35	35	20.1～25	22	ブラック	-	116	10	1個
丸穴	～100	93.5	25.1～35	35	20.1～25	22	グレー	-	116	10	1個
丸穴	～100	93.5	25.1～35	35	20.1～25	22	ライトブルー	-	116	10	1個
丸穴	～100	93.5	25.1～35	35	20.1～25	22	オレンジ	-	116	10	1個
丸穴	～100	93.5	25.1～35	35	20.1～25	22	レッド	-	116	10	1個
丸穴	～100	93.5	25.1～35	35	20.1～25	22	イエロー	-	116	10	1個
めねじ	101～150	117	35.1～40	39	25.1～30	26	ブラック	M8×1.25	144	10	1個
めねじ	101～150	117	35.1～40	39	25.1～30	26	グレー	M8×1.25	144	10	1個
めねじ	101～150	117	35.1～40	39	25.1～30	26	ライトブルー	M8×1.25	144	10	1個
めねじ	101～150	117	35.1～40	39	25.1～30	26	オレンジ	M8×1.25	144	10	1個
めねじ	101～150	117	35.1～40	39	25.1～30	26	レッド	M8×1.25	144	10	1個
めねじ	101～150	117	35.1～40	39	25.1～30	26	イエロー	M8×1.25	144	10	1個
丸穴	101～150	117	35.1～40	39	25.1～30	26	ブラック	-	144	10	1個
丸穴	101～150	117	35.1～40	39	25.1～30	26	グレー	-	144	10	1個
丸穴	101～150	117	35.1～40	39	25.1～30	26	ライトブルー	-	144	10	1個
丸穴	101～150	117	35.1～40	39	25.1～30	26	オレンジ	-	144	10	1個
丸穴	101～150	117	35.1～40	39	25.1～30	26	レッド	-	144	10	1個
めねじ	101～150	150	40.1～45	45	25.1～30	28	ブラック	M8×1.25	178	10	1個
めねじ	101～150	150	40.1～45	45	25.1～30	28	グレー	M8×1.25	178	10	1個
めねじ	101～150	150	40.1～45	45	25.1～30	28	ライトブルー	M8×1.25	178	10	1個
めねじ	101～150	150	40.1～45	45	25.1～30	28	オレンジ	M8×1.25	178	10	1個
めねじ	101～150	150	40.1～45	45	25.1～30	28	レッド	M8×1.25	178	10	1個
めねじ	101～150	150	40.1～45	45	25.1～30	28	イエロー	M8×1.25	178	10	1個
丸穴	101～150	150	40.1～45	45	25.1～30	28	ブラック	-	178	10	1個
丸穴	101～150	150	40.1～45	45	25.1～30	28	グレー	-	178	10	1個
丸穴	101～150	150	40.1～45	45	25.1～30	28	ライトブルー	-	178	10	1個
丸穴	101～150	150	40.1～45	45	25.1～30	28	オレンジ	-	178	10	1個
丸穴	101～150	150	40.1～45	45	25.1～30	28	レッド	-	178	10	1個
丸穴	101～150	150	40.1～45	45	25.1～30	28	イエロー	-	178	10	1個

通常単価(税別) (税込単価)	通常出荷日

940円 ( 1,034円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	3日目
940円 ( 1,034円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	4日目
940円 ( 1,034円 )	3日目
737円 ( 811円 )	在庫品1日目当日出荷可能
737円 ( 811円 )	3日目
737円 ( 811円 )	3日目
737円 ( 811円 )	在庫品1日目当日出荷可能
646円 ( 711円 )	4日目
646円 ( 711円 )	4日目
1,099円 ( 1,209円 )	在庫品1日目当日出荷可能
998円 ( 1,098円 )	3日目
998円 ( 1,098円 )	3日目
974円 ( 1,071円 )	4日目
998円 ( 1,098円 )	3日目
998円 ( 1,098円 )	3日目
879円 ( 967円 )	在庫品1日目当日出荷可能
798円 ( 878円 )	在庫品1日目当日出荷可能
798円 ( 878円 )	在庫品1日目当日出荷可能
749円 ( 824円 )	3日目
798円 ( 878円 )	3日目
1,789円 ( 1,968円 )	3日目
1,745円 ( 1,920円 )	3日目
1,789円 ( 1,968円 )	3日目
1,745円 ( 1,920円 )	3日目
1,745円 ( 1,920円 )	3日目
1,789円 ( 1,968円 )	3日目
1,589円 ( 1,748円 )	3日目
1,597円 ( 1,757円 )	3日目
1,597円 ( 1,757円 )	3日目
1,597円 ( 1,757円 )	3日目
1,597円 ( 1,757円 )	3日目
1,621円 ( 1,783円 )	3日目

詳細情報

基本情報

基本情報

取付け方向が選べる樹脂製取手です。
【特長】
・取付け方法は、メネジ仕様と六角穴付ボルト仕様を用意します。
・通し穴タイプは、六角穴付きボルトによる取付けがでます。
・取付箇所は、専用のキャップで簡単に被うができます。
・カラーキャップは6色（オレンジ、グレー、イエロー、ライトブルー、ブラック、レッド）を用意します。
・使用温度：-30～+130℃。
・握り部の曲線デザインが美観と作業性を高めます。
【用途】
・パネル、カバー等の取付け、取外し時に便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

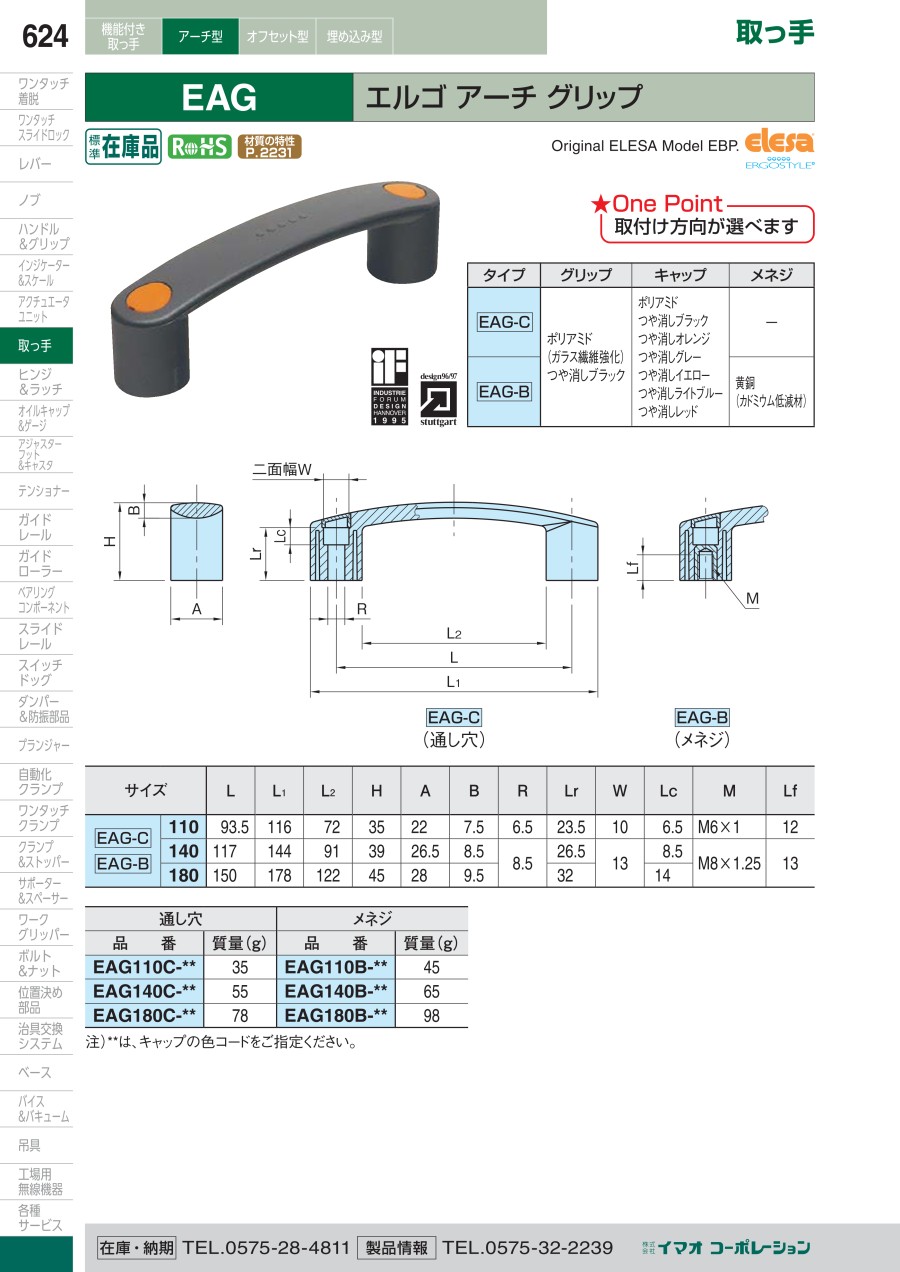

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

エルゴアーチグリップ（EAG）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

開閉トビラ用取手

満足度：5.02021/01/15

樹脂製の取手の為、採用しました。アーチ型でハンドルが握りやすいです。取付も簡単でした。

0人が参考にしています。

自社製品（筐体）に対し使用

満足度：4.02018/08/31

自社製品（筐体）に対し使用しています。型番：EAG110C-BRは得意先様よりの図面に指定された商品なので、まずはこの商...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qキャップのみ販売出来ますか？

販売できます。別途VONAサポートセンター(0120-343-256)までお問い合わせください。
