イマオコーポレーション

エンプラレベリングパッド（LVA70,LVAR70）

カタログ |

通常単価(税別): 858円～4,897円

税込単価: 944円～5,387円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

エンプラレベリングパッド（調整ノブ付タイプ）（LVA70-ELK,LVAR70-ELK）

通常出荷日：在庫品1日目

【特長】・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係...

種類
各種アジャスタ
特長
樹脂マウント
本体材質
樹脂
許容荷重【範囲選択】 (kN)
10.1～15.0
許容荷重 (kN)
14
接地面材質
樹脂
幅 W (mm)
70
本体高さ h (mm)
19
本体材質(詳細)
ポリアミド
本体表面処理
なし
ねじ部材質(詳細)
SUS304
首振り機構
あり
首振り角度 θ (deg)
30
高さ調節ハンドル
なし

未確定：候補が96型番あります。

商品情報
型番リスト
詳細情報

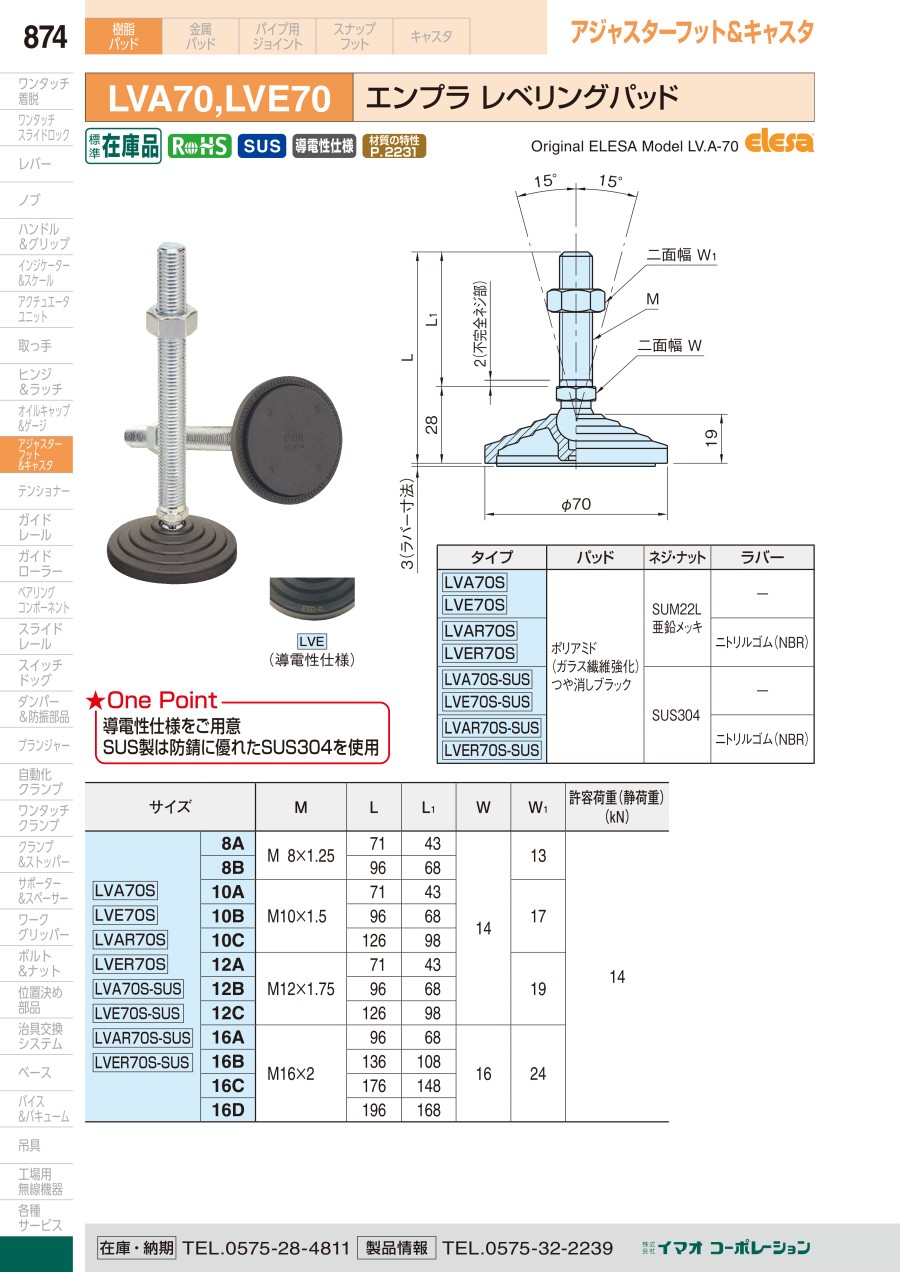

カタログ

商品情報

外形図

製品仕様

SUS製は防錆に優れたSUS304を使用
使用温度：max.100℃ min.-30℃

型番	パッド	ネジ・ナット	ラバー
LVA70S LVE70S	ポリアミド（ガラス繊維強化）つや消しブラック	SUM22L 亜鉛メッキ	-
LVAR70S LVER70S		SUM22L 亜鉛メッキ	ニトリルゴム（NBR）
LVA70S-SUS LVE70S-SUS		SUS304	-
LVAR70S-SUS LVER70S-SUS		SUS304	ニトリルゴム（NBR）

LVA70S、LVAR70S、LVA70S-SUS、LVAR70S-SUS

LVE70S、LVER70S、LVE70S-SUS、LVER70S-SUS（導電性仕様）

規格表

型番リスト

表示件数

型番

特性・用途

ねじの呼び M

ねじ部材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

ねじ部表面処理

全高

(mm)

RoHS?

最小発注数量

-	8	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品	8	ステンレス	40.1～70	43	なし	71	10	1個
-	8	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品	8	ステンレス	40.1～70	68	なし	96	10	1個
-	10	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品	10	ステンレス	40.1～70	43	なし	71	10	1個
-	10	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品	10	ステンレス	40.1～70	68	なし	96	10	1個
-	10	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	126	10	1個
耐食性・耐薬品	10	ステンレス	70.1～100	98	なし	126	10	1個
-	12	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品	12	ステンレス	40.1～70	43	なし	71	10	1個
-	12	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品	12	ステンレス	40.1～70	68	なし	96	10	1個
-	12	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	126	10	1個
耐食性・耐薬品	12	ステンレス	70.1～100	98	なし	126	10	1個
-	16	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品	16	ステンレス	40.1～70	68	なし	96	10	1個
-	16	スチール	130.1～150	108	[亜鉛メッキ] 亜鉛メッキ	136	10	1個
耐食性・耐薬品	16	ステンレス	130.1～150	108	なし	136	10	1個
-	16	スチール	130.1～150	148	[亜鉛メッキ] 亜鉛メッキ	176	10	1個
耐食性・耐薬品	16	ステンレス	130.1～150	148	なし	176	10	1個
-	16	スチール	150.1～	168	[亜鉛メッキ] 亜鉛メッキ	196	10	1個
耐食性・耐薬品	16	ステンレス	150.1～	168	なし	196	10	1個
-	8	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品	8	ステンレス	40.1～70	43	なし	71	10	1個
-	8	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品	8	ステンレス	40.1～70	68	なし	96	10	1個
-	10	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品	10	ステンレス	40.1～70	43	なし	71	10	1個
-	10	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品	10	ステンレス	40.1～70	68	なし	96	10	1個
-	10	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	126	10	1個
耐食性・耐薬品	10	ステンレス	70.1～100	98	なし	126	10	1個
-	12	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品	12	ステンレス	40.1～70	43	なし	71	10	1個
-	12	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品	12	ステンレス	40.1～70	68	なし	96	10	1個
-	12	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	126	10	1個
耐食性・耐薬品	12	ステンレス	70.1～100	98	なし	126	10	1個
-	16	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品	16	ステンレス	40.1～70	68	なし	96	10	1個
-	16	スチール	130.1～150	108	[亜鉛メッキ] 亜鉛メッキ	136	10	1個
耐食性・耐薬品	16	ステンレス	130.1～150	108	なし	136	10	1個
-	16	スチール	130.1～150	148	[亜鉛メッキ] 亜鉛メッキ	176	10	1個
耐食性・耐薬品	16	ステンレス	130.1～150	148	なし	176	10	1個
-	16	スチール	150.1～	168	[亜鉛メッキ] 亜鉛メッキ	196	10	1個
耐食性・耐薬品	16	ステンレス	150.1～	168	なし	196	10	1個
導電性・帯電防止	8	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品 / 導電性・帯電防止	8	ステンレス	40.1～70	43	なし	71	10	1個
導電性・帯電防止	8	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品 / 導電性・帯電防止	8	ステンレス	40.1～70	68	なし	96	10	1個
導電性・帯電防止	10	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品 / 導電性・帯電防止	10	ステンレス	40.1～70	43	なし	71	10	1個
導電性・帯電防止	10	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	96	10	1個
耐食性・耐薬品 / 導電性・帯電防止	10	ステンレス	40.1～70	68	なし	96	10	1個
導電性・帯電防止	10	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	126	10	1個
耐食性・耐薬品 / 導電性・帯電防止	10	ステンレス	70.1～100	98	なし	126	10	1個
導電性・帯電防止	12	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	71	10	1個
耐食性・耐薬品 / 導電性・帯電防止	12	ステンレス	40.1～70	43	なし	71	10	1個

通常単価(税別) (税込単価)	通常出荷日

969円 ( 1,066円 )	3日目
2,133円 ( 2,346円 )	3日目
1,047円 ( 1,152円 )	3日目
2,230円 ( 2,453円 )	3日目
858円 ( 944円 )	4日目
2,230円 ( 2,453円 )	3日目
936円 ( 1,030円 )	4日目
2,424円 ( 2,666円 )	4日目
1,063円 ( 1,169円 )	4日目
3,006円 ( 3,307円 )	3日目
989円 ( 1,088円 )	3日目
2,133円 ( 2,346円 )	3日目
1,076円 ( 1,184円 )	3日目
2,424円 ( 2,666円 )	3日目
1,231円 ( 1,354円 )	3日目
2,812円 ( 3,093円 )	3日目
1,222円 ( 1,344円 )	4日目
3,103円 ( 3,413円 )	3日目
1,416円 ( 1,558円 )	3日目
3,394円 ( 3,733円 )	3日目
1,668円 ( 1,835円 )	3日目
3,145円 ( 3,460円 )	4日目
1,794円 ( 1,973円 )	3日目
3,782円 ( 4,160円 )	3日目
1,416円 ( 1,558円 )	3日目
2,618円 ( 2,880円 )	3日目
1,416円 ( 1,558円 )	3日目
2,812円 ( 3,093円 )	3日目
1,265円 ( 1,392円 )	4日目
2,618円 ( 2,880円 )	3日目
1,389円 ( 1,528円 )	4日目
2,812円 ( 3,093円 )	4日目
1,491円 ( 1,640円 )	4日目
3,297円 ( 3,627円 )	3日目
1,416円 ( 1,558円 )	3日目
2,618円 ( 2,880円 )	3日目
1,416円 ( 1,558円 )	3日目
2,812円 ( 3,093円 )	3日目
1,668円 ( 1,835円 )	3日目
3,297円 ( 3,627円 )	3日目
1,668円 ( 1,835円 )	4日目
3,394円 ( 3,733円 )	3日目
1,794円 ( 1,973円 )	3日目
3,145円 ( 3,460円 )	3日目
2,133円 ( 2,346円 )	3日目
3,400円 ( 3,740円 )	4日目
2,133円 ( 2,346円 )	3日目
4,170円 ( 4,587円 )	3日目
1,497円 ( 1,647円 )	3日目
2,997円 ( 3,297円 )	3日目
1,668円 ( 1,835円 )	3日目
2,997円 ( 3,297円 )	3日目
1,344円 ( 1,478円 )	4日目
2,997円 ( 3,297円 )	3日目
1,462円 ( 1,608円 )	4日目
2,997円 ( 3,297円 )	4日目
1,573円 ( 1,730円 )	4日目
3,394円 ( 3,733円 )	3日目
1,497円 ( 1,647円 )	3日目
2,797円 ( 3,077円 )	3日目

基本情報

基本情報

【特長】
・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
