丸ベルト ガイド （ABG）
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
- レール：超高分子量ポリエチレン（UHMWPE）、グリーン
規格表
| 型番 | W1 | H1 | W | H | 質量 （g/m） | 定寸 （m） |
|---|---|---|---|---|---|---|
| ABG6 | 6 | 3 | 20 | 10 | 180 | 2 |
| ABG8 | 8 | 4 | 170 | |||
| ABG10 | 10 | 5 | 12 | 190 | ||
| ABG12 | 12 | 6 | 25 | 15 | 300 |
使用例
取付例
| 型番 | 取付推奨ボルトサイズ |
|---|---|
| ABG6 | M4 |
| ABG8 | - |
| ABG10 | M4 |
| ABG12 | M5 |
| 型番 | 取付推奨ボルトサイズ |
|---|---|
| ABG6 | M4 |
| ABG8 | |
| ABG10 | |
| ABG12 | M5 |
- 取付けボルトの先端が表面に出ないようにしてください。
注意・禁止事項
- 製品長さは1℃で1,000mm当たり0.2mm伸縮します。（定寸長さの変位量が大きい場合があります。）
- 伸縮を考慮の上、長穴等の取付けをしてください。

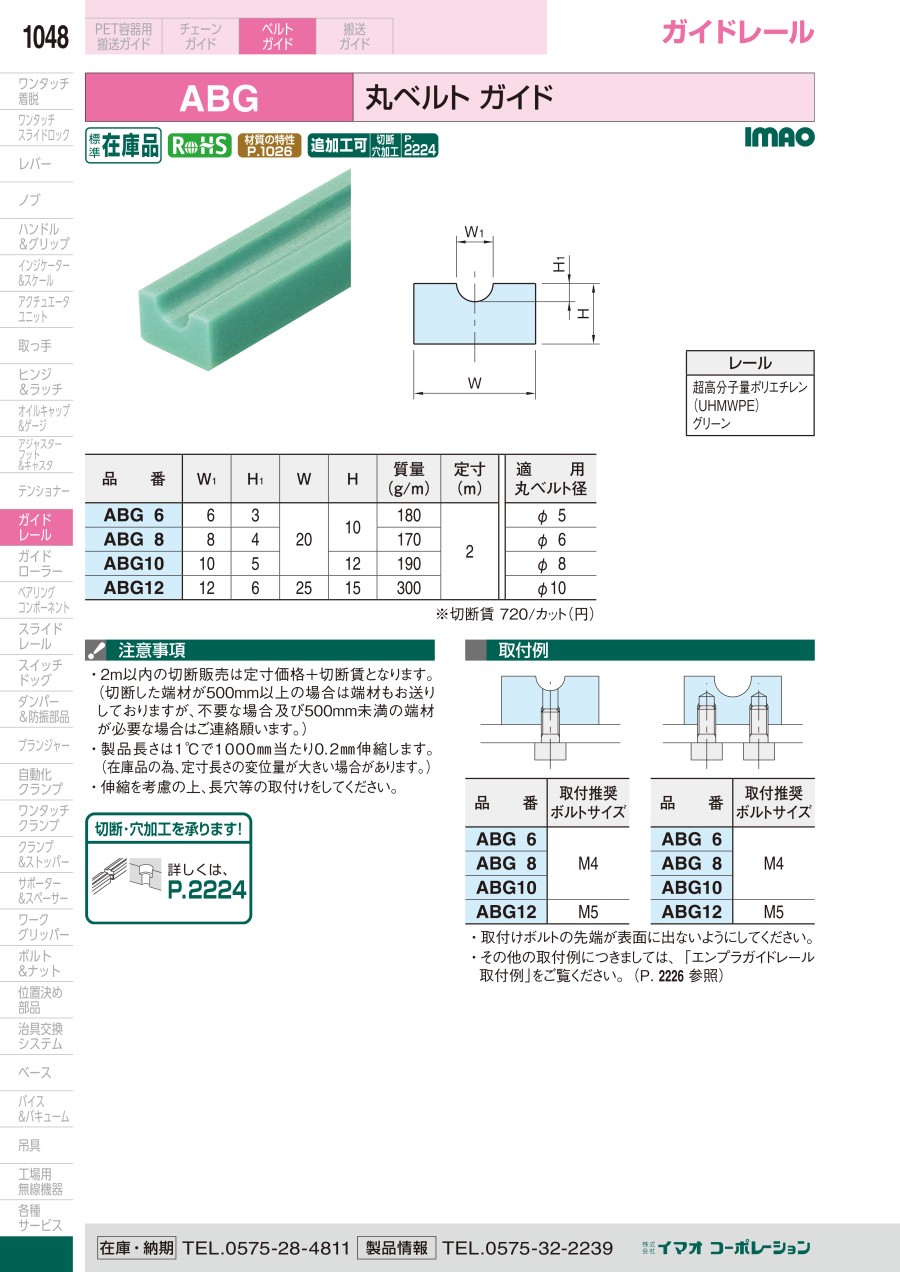

カタログ
