フラットレール （FLRW）
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
本体：超高分子量ポリエチレン（UHMWPE）、ホワイト
規格表
使用例
取付例
・取付けボルトの頭が表面に出ないようにしてください。
・ポリエチレンは、表面処理剤（プライマー）で処理した後、市販の接着剤（瞬間接着剤）で取付けることができますが接着力はあまり強くありません。
・ポリエチレンは、表面処理剤（プライマー）で処理した後、市販の接着剤（瞬間接着剤）で取付けることができますが接着力はあまり強くありません。
注意・禁止事項
・製品長さは1℃で1000mm当たり0.2mm伸縮します。（在庫品の為、定寸長さの変位量が大きい場合があります。）
・伸縮を考慮の上、長穴等の取付けをしてください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,389円 ( 1,528円 ) | 3日目 |
1,697円 ( 1,867円 ) | 3日目 |
1,989円 ( 2,188円 ) | 3日目 |
1,988円 ( 2,187円 ) | 3日目 |
1,689円 ( 1,858円 ) | 3日目 |
1,989円 ( 2,188円 ) | 3日目 |
2,168円 ( 2,385円 ) | 3日目 |
2,289円 ( 2,518円 ) | 3日目 |
1,789円 ( 1,968円 ) | 3日目 |
1,984円 ( 2,182円 ) | 3日目 |
2,389円 ( 2,628円 ) | 3日目 |
2,951円 ( 3,246円 ) | 3日目 |
2,297円 ( 2,527円 ) | 3日目 |
2,697円 ( 2,967円 ) | 3日目 |
3,153円 ( 3,468円 ) | 3日目 |
3,389円 ( 3,728円 ) | 3日目 |
2,753円 ( 3,028円 ) | 3日目 |
3,153円 ( 3,468円 ) | 3日目 |
3,997円 ( 4,397円 ) | 3日目 |
4,535円 ( 4,989円 ) | 3日目 |

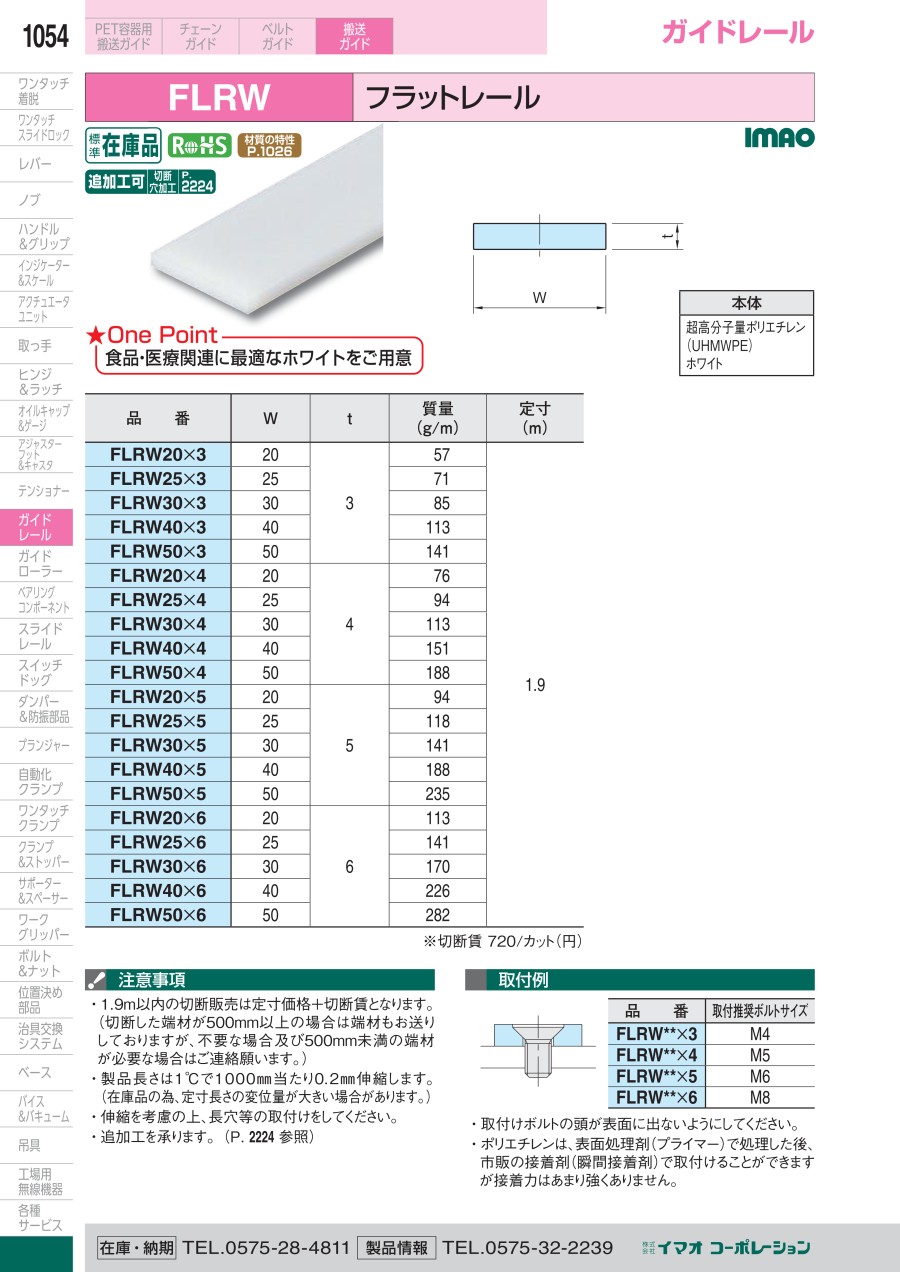

カタログ
商品担当おすすめ
フラットレール （FLRW）のレビュー
ガイドレールの補修
5
5.02022/04/05
サイズ等が正確で予定していたか所への取り付けがスムーズに行えた。また、表面の仕上がりが滑らかで取り付け後の製品への傷付は...もっと読む
0人が参考にしています。
部品のスライド受け
4
4.02021/12/16
同様の商品が中々無いと思います。
存在してて助かりました。
ただ…1.9mの長さで厚み3mmの本品に、皿ビス用の穴加工を...もっと読む
0人が参考にしています。
工場機械の部品製作
5
5.02020/07/09
食品包装機械の一点物の部品をメーカー純正で注文すると、とても高額なので、材料を仕入れて自社で加工し装着しました。
加工し...もっと読む
0人が参考にしています。
機械部品
5
5.02019/12/27
今までは製品の傷防止にポイエチレンテープを使用していましたが、摩耗が激しく交換もまめで不経済でしたがこのフラットレールに...もっと読む
0人が参考にしています。
コンベアの滑り面の受けとして
5
5.02019/12/20
トップコンベア、プレート式コンベアの下の滑り面の受けとして使用しています。他のメーカーの商品などとも比較をしました。樹脂...もっと読む
0人が参考にしています。
