ガイド レール（FCプロファイル） （FC）
- 通常単価(税別)
- 6,800円～19,038円
- 税込単価
- 7,480円～20,942円
通常出荷日：3日目
【特長】・超高分子量ポリエチレン製レールは、粉塵や騒音の少ない環境にやさしい搬送ラインを構築することが...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

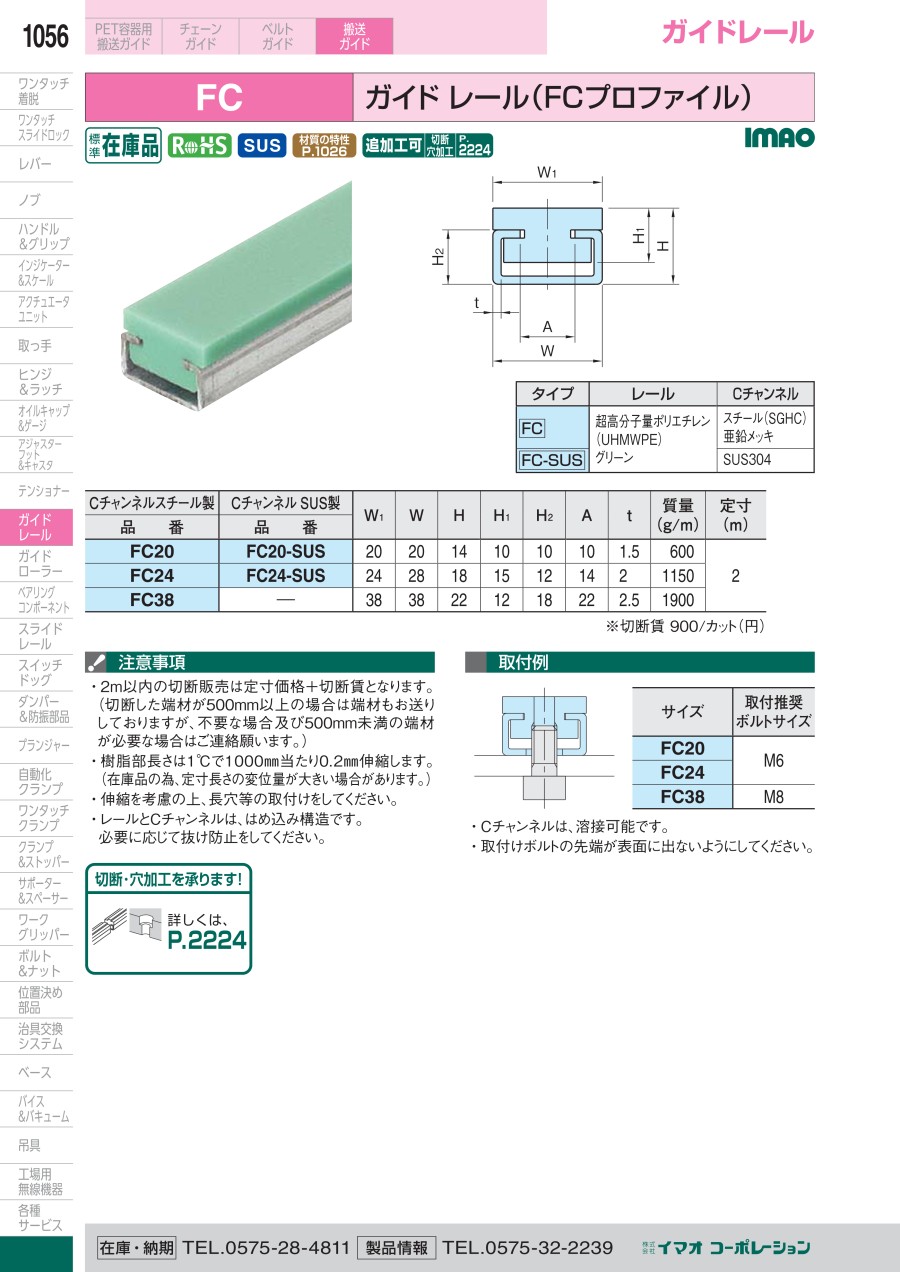

外形図
製品仕様
| タイプ | レール | Cチャンネル |
|---|---|---|
| FC | 超高分子量ポリエチレン（UHMWPE） グリーン | スチール（SGHC）、亜鉛メッキ |
| FC-SUS | SUS304 |
規格表
| Cチャンネルスチール製 | CチャンネルSUS製 | W1 | W | H | H1 | H2 | A | t | 質量 （g/m） | 定寸 （m） |
|---|---|---|---|---|---|---|---|---|---|---|
| FC20 | FC20-SUS | 20 | 20 | 14 | 10 | 10 | 10 | 1.5 | 600 | 2 |
| FC24 | FC24-SUS | 24 | 28 | 18 | 15 | 12 | 14 | 2 | 1150 | |
| FC38 | - | 38 | 38 | 22 | 12 | 18 | 22 | 2.5 | 1900 |
使用例
・Cチャンネルは溶接可能です。
・取付ボルトの先端が表面に出ないようにしてください。
・取付ボルトの先端が表面に出ないようにしてください。
注意・禁止事項
・樹脂部長さは1℃で1000mm当たり0.2mm伸縮します。（在庫品の為、定寸長さの変位量が大きい場合があります。）
・伸縮を考慮の上、長穴等の取付けをしてください。
・レールとCチャンネルは、はめこみ構造です。必要に応じて抜け防止をしてください。
カタログ
商品担当おすすめ
ガイド レール（FCプロファイル） （FC）のレビュー
ガイド
5
5.02022/08/30
コンベアのガイドに使用しました。
丸シャフトと支柱ｸﾗﾝﾌﾟと
樹脂製のガイドレールを組み合わせたら
丁度いい感じです。
0人が参考にしています。
ワークガイドに使用
5
5.02020/08/10
ワークガイドに使用しています。イマオコーポレーションさんの製品なので、安心して使えます。
0人が参考にしています。
試作品に使用
5
5.02018/12/26
搬送設備試作品に使用しました。ブランドに対する信頼感や過去の利用実績に於ける安心感、寸法のバリエーション等の理由でイマオ...もっと読む
0人が参考にしています。
