イマオコーポレーション

アイドラーピン（PID）

Name: アイドラー ピン （PID）
Brand: イマオコーポレーション
SKU: 221000369676
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 834円～3,841円

税込単価: 917円～4,225円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スチールスプロケットアイドラー（SIS）

通常価格(税別)： 1,765円 (税込価格：1,942円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スチールスプロケットアイドラー（SIS-S）

4.5

通常価格(税別)： 2,989円 (税込価格：3,288円)

通常出荷日：在庫品1日目

【特長】・ピン径φ6～20のアイドラーピンです。【材質】・スチール/ステンレス

詳細情報を確認する

種類
アイドラーピン

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報

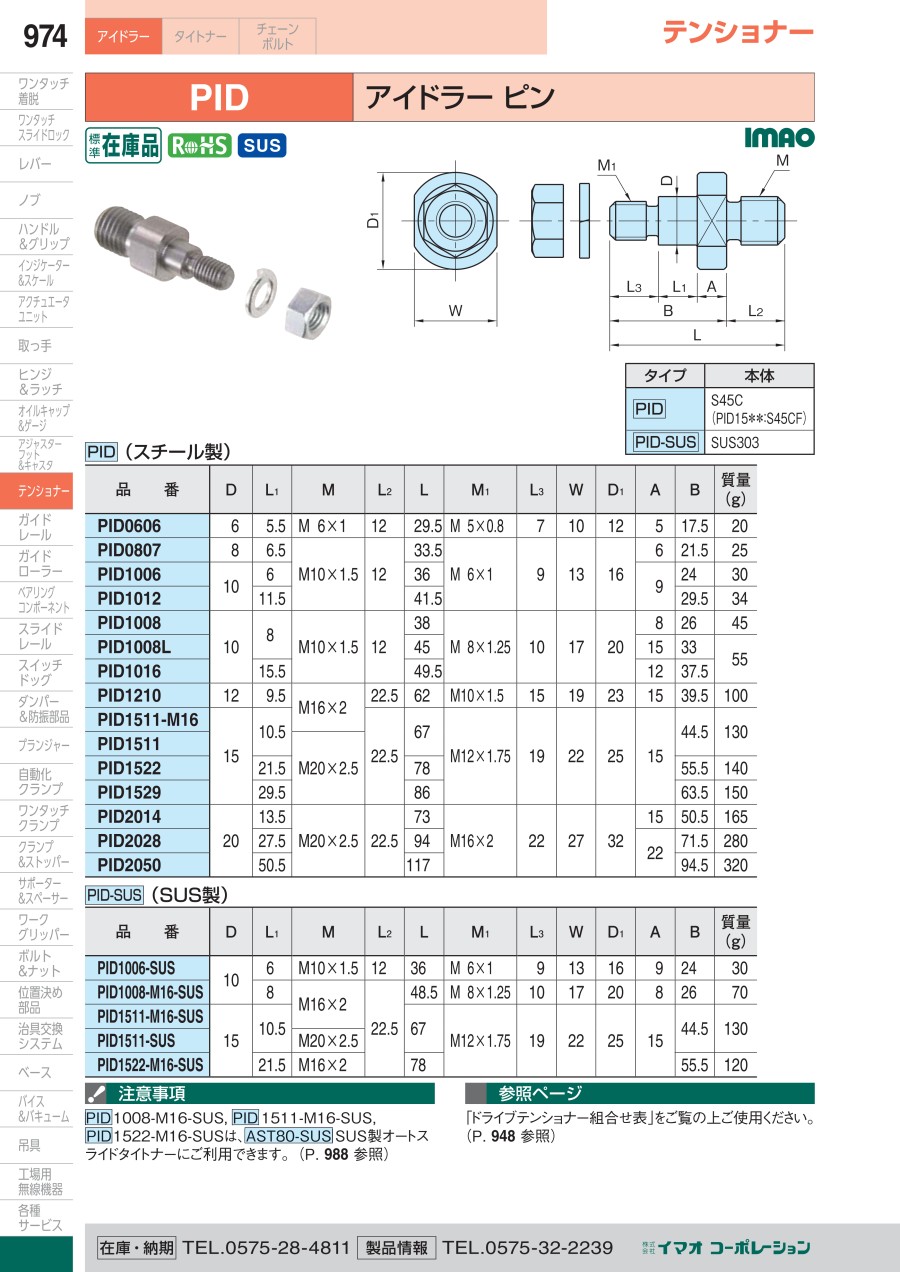

カタログ

商品情報

外形図

製品仕様

タイプ	本体
PID	S45C （PID15＊＊：S45CF）
PID-SUS	SUS303

規格表

PID（スチール製）

型番	D	L₁	M	L₂	L	M₁	L₃	W	D₁	A	B	質量（g）
PID0606	6	5.5	M 6×1.0	12.0	29.5	M 5×0.80	7	10	12	5	17.5	20
PID0807	8	6.5	M10×1.5	12.0	33.5	M 6×1.00	9	13	16	6	21.5	25
PID1006	10	6.0			36.0					9	24.0	30
PID1012	10	11.5			41.5					9	29.5	34
PID1008	10	8.0	M10×1.5	12.0	38.0	M 8×1.25	10	17	20	8	26.0	45
PID1008L		8.0			45.0					15	33.0	55
PID1016		15.5			49.5					12	37.5	55
PID1210	12	9.5	M16×2.0	22.5	62.0	M10×1.50	15	19	23	15	39.5	100
PID1511-M16	15	10.5	M16×2.0	22.5	67.0	M12×1.75	19	22	25	15	44.5	130
PID1511		10.5	M20×2.5		67.0						44.5	130
PID1522		21.5			78.0						55.5	140
PID1529		29.5			86.0						63.5	150
PID2014	20	13.5	M20×2.5	22.5	73.0	M16×2.00	22	27	32	15	50.5	165
PID2028		27.5			94.0					22	71.5	280
PID2050		50.5			117.0					22	94.5	320

PID-SUS（SUS製）

型番	D	L₁	M	L₂	L	M₁	L₃	W	D₁	A	B	質量（g）
PID1006-SUS	10	6.0	M10×1.5	12.0	36.0	M 6×1.00	9	13	16	9	24.0	30
PID1008-M16-SUS	10	8.0	M16×2.0	22.5	48.5	M 8×1.25	10	17	20	8	26.0	70
PID1511-M16-SUS	15	10.5	M16×2.0		67.0	M12×1.75	19	22	25	15	44.5	130
PID1511-SUS		10.5	M20×2.5		67.0						44.5	130
PID1522-M16-SUS		21.5	M16×2.0		78.0						55.5	120

注意・禁止事項

・PID1511-M16は、HAST オートスライドタイトナーにご利用できます。
・PID1008-M16-SUS, PID1511-M16-SUS, PID1522-M16-SUSは、AST80-SUS SUS製オートスライドタイトナーにご利用できます。

型番リスト

表示件数

型番

材質

(φ)

(mm)

ネジ径Ｍ

トラスココード

RoHS?

最小発注数量

スチール	6	5.5	29.5	M 6×1	333-4953	10	1個
スチール	8	6.5	33.5	M10×1.5	333-4961	10	1個
スチール	10	6	36	M10×1.5	333-4970	10	1個
ステンレス	10	6	36	M10×1.5	-	10	1個
スチール	10	8	38	M10×1.5	333-4988	10	1個
ステンレス	10	8	48.5	M16×2	-	10	1個
スチール	10	8	45	M10×1.5	333-4996	10	1個
スチール	10	11.5	41.5	M10×1.5	333-5003	10	1個
スチール	10	15.5	49.5	M10×1.5	333-5011	10	1個
スチール	12	9.5	62	M16×2	333-5020	10	1個
スチール	15	10.5	67	M20×2.5	333-5038	10	1個
スチール	15	10.5	67	M16×2	333-5046	10	1個
ステンレス	15	10.5	67	M16×2	-	10	1個
ステンレス	15	10.5	67	M20×2.5	-	10	1個
スチール	15	21.5	78	M20×2.5	333-5054	10	1個
ステンレス	15	21.5	78	M16×2	-	10	1個
スチール	15	29.5	86	M20×2.5	333-5062	10	1個
スチール	20	13.5	73	M20×2.5	333-5071	10	1個
スチール	20	27.5	94	M20×2.5	333-5089	10	1個
スチール	20	50.5	117	M20×2.5	333-5097	10	1個

通常単価(税別) (税込単価)	通常出荷日

834円 ( 917円 )	在庫品1日目当日出荷可能
971円 ( 1,068円 )	在庫品1日目当日出荷可能
837円 ( 921円 )	在庫品1日目当日出荷可能
1,775円 ( 1,953円 )	3日目
950円 ( 1,045円 )	在庫品1日目当日出荷可能
2,133円 ( 2,346円 )	3日目
950円 ( 1,045円 )	在庫品1日目当日出荷可能
1,049円 ( 1,154円 )	3日目
1,189円 ( 1,308円 )	在庫品1日目当日出荷可能
1,445円 ( 1,590円 )	在庫品1日目当日出荷可能
1,589円 ( 1,748円 )	在庫品1日目当日出荷可能
1,589円 ( 1,748円 )	在庫品1日目当日出荷可能
3,628円 ( 3,991円 )	在庫品1日目当日出荷可能
3,126円 ( 3,439円 )	3日目
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
3,841円 ( 4,225円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
1,775円 ( 1,953円 )	在庫品1日目当日出荷可能
2,036円 ( 2,240円 )	在庫品1日目当日出荷可能
2,036円 ( 2,240円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・ピン径φ6～20のアイドラーピンです。【材質】・スチール/ステンレス

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アイドラースプロケット
アイドラースプロケットです。チェーンに針を与えチェーンの振動や騒音、スプロケットのかみ合い不良を防ぎます。
ミスミ
ボス付アイドラースプロケット
通常のスプロケットの両サイドにベアリングが入っているアイドラーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
