スチールスプロケットアイドラー（SIS-S）

Name: スチール スプロケット アイドラー （SIS-S）
Brand: イマオコーポレーション
SKU: 221000369654
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 2,989円～5,334円

税込単価: 3,288円～5,867円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

アイドラーピン（PID）

4.8

通常価格(税別)： 834円 (税込価格：917円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スチールスプロケットアイドラー（SIS-SW）

通常価格(税別)： 3,006円 (税込価格：3,307円)

通常出荷日：在庫品1日目

【特長】ボールベアリングは、止め輪で固定してあります。【材質】スチール

詳細情報を確認する

スプロケット形状
B形
種類
アイドラー
列数
1
チェーンタイプ
RS
軸種類
ベアリング内蔵シングル

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SIS-S 219,419～812
SIS-S-SUS 219,419～812

SIS-S 313
SIS-S-SUS 313

製品仕様

材質

タイプ	スプロケット	ベアリング・止め輪
SIS-S	S45C 高周波焼入（歯先）四三酸化鉄皮膜	スチール
SIS-S-SUS	SUS304	ステンレススチール

規格表

サイズ		チェーン No．	歯数	Dp	d	B	D	L	d₁	d₂	A	質量（g）
SIS-S SIS-S-SUS	219	25	19	38.58	10	6	30	16	22	18	5.00	35
	313	35	13	39.80	10	6	32	20	22	18	7.00	90
	419	40	19	77.16	15	11	62	22	35	28	5.50	510
	516	50	16	81.37				25			7.00	625
	614	60	14	85.61				32			10.50	850
	812	80	12	98.14	20	14	67	40	47	39	13.00	1215

SIS-S（スチール製）

SIS-S-SUS（SUS製）

型番	Do	t	ベアリング型番	適用するアイドラー軸型番
SIS219S	42	2.8	6900ZZ	PID1006
SIS313S	44	4.3	6900ZZ	PID1006
SIS419S	84	7.2	6202ZZ	PID1511タイプ
SIS516S	89	8.7
SIS614S	95	11.7
SIS812S	110	14.6	6204ZZ	PID2014

型番	Do	t	ベアリング型番	適用するアイドラー軸型番
SIS219S-SUS	41.5	2.9	SS6900-2RS	PID1006-SUS
SIS313S-SUS	44	4.4	SS6900-2RS	PID1006-SUS
SIS419S-SUS	83	7.2	SS6202-2RS	PID1511-SUS PID1511-M16-SUS
SIS516S-SUS	89	8.9
SIS614S-SUS	95	11.9

商品特長詳細

ボールベアリングは止め輪で固定してあります。

技術情報・設計アイデア

ベアリングのラジアル荷重（N）〈平均寿命3000時間と仮定〉

ベアリング型番	回転数（min^-1）
ベアリング型番	100	200	300	500	1000	1500
6900ZZ	750	590	520	440	350	300
SS6900-2RS	750	590	520	440	350	300
6202ZZ	2310	1830	1610	1350	1080	940
SS6202-2RS	2310	1830	1610	1350	1080	940
6204ZZ	3850	3060	2670	2250	1790	1560

注意・禁止事項

SIS219Sは高周波焼入（歯先）が施されておりません。

型番リスト

表示件数

型番

チェーンNo.

歯数

(T)

軸穴径 d

(mm)

材質

表面処理

(φ)

RoHS?

最小発注数量

25	19	10	スチール	四三酸化鉄皮膜	42	10	1個
35	13	10	スチール	四三酸化鉄皮膜	44	10	1個
40	19	15	スチール	四三酸化鉄皮膜	84	10	1個
50	16	15	スチール	四三酸化鉄皮膜	89	10	1個
60	14	15	スチール	四三酸化鉄皮膜	95	10	1個
80	12	20	スチール	四三酸化鉄皮膜	110	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,989円 ( 3,288円 )	在庫品1日目当日出荷可能
2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
3,491円 ( 3,840円 )	在庫品1日目当日出荷可能
3,689円 ( 4,058円 )	5日目
4,226円 ( 4,649円 )	3日目
5,334円 ( 5,867円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】ボールベアリングは、止め輪で固定してあります。
【材質】スチール

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

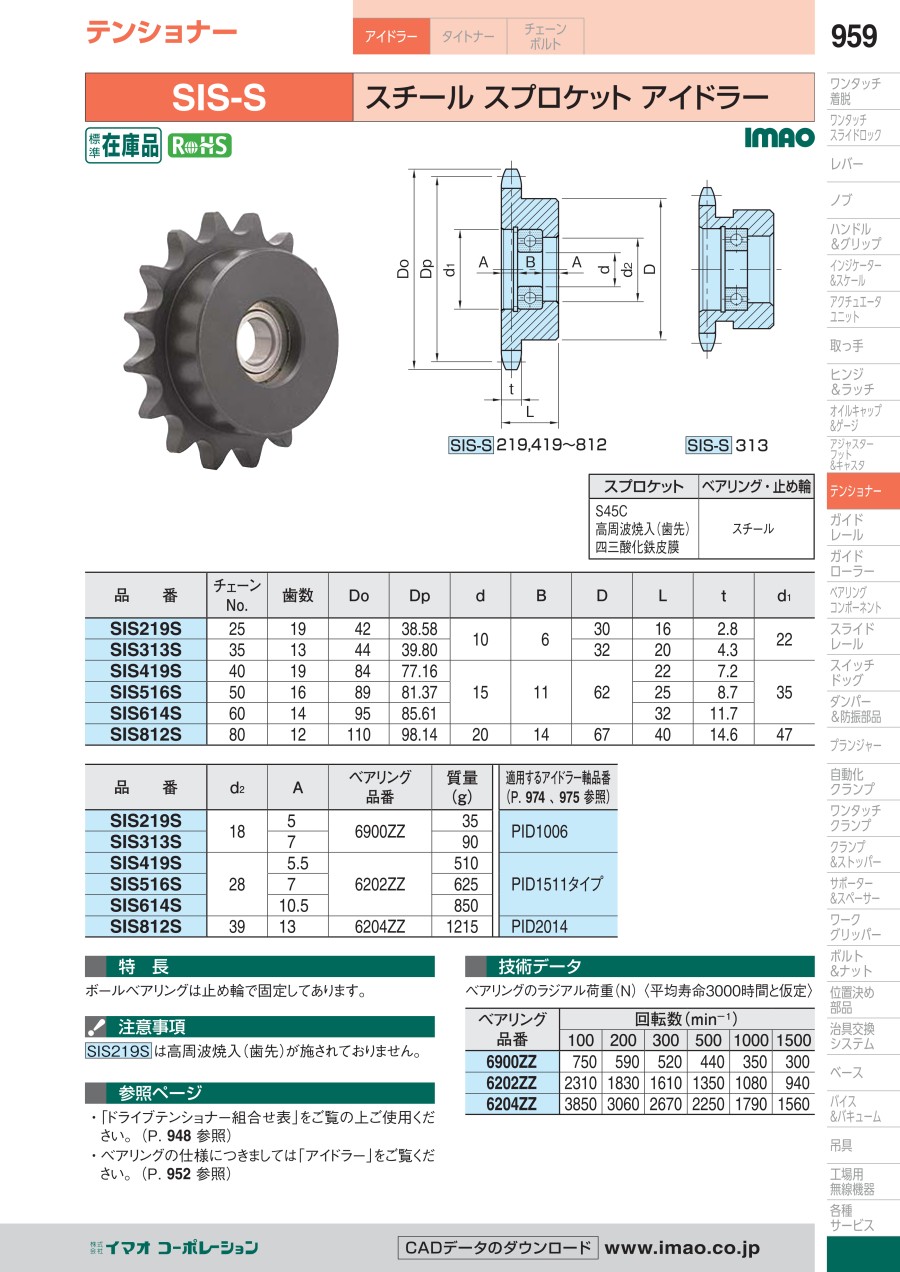

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
チエーンガイドテンショナー
チェーンの伸びに対して自動でテンションを調節出来、メンテナンスの手間を軽減させます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
