スチール スプロケット アイドラー （SIS）
- 通常単価(税別)
- 1,765円～3,789円
- 税込単価
- 1,942円～4,168円
通常出荷日：在庫品1日目当日出荷可能
【特長】・ボールベアリング圧入です。【材質】・スチール(表面処理四三酸化鉄皮膜)。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が14型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| スプロケット | ベアリング |
|---|---|
| S45C 高周波焼入（歯先） 四三酸化鉄皮膜 | スチール |
規格表
| 型番 | チェーン No． | 歯数 | Do | Dp | d | B | d1 | t | ベアリング 型番 | 質量 （g） | 適用する アイドラー軸型番 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SIS316 | 35 | 16 | 53 | 48.82 | 10 | 8 | 26 | 4.4 | 6000ZZ | 80 | PID1008タイプ |
| SIS318 | 18 | 60 | 54.85 | 12 | 10 | 32 | 6201ZZ | 100 | PID1210タイプ | ||
| SIS320 | 20 | 66 | 60.89 | 15 | 11 | 35 | 6202ZZ | 110 | PID1511タイプ | ||
| SIS412 | 40 | 12 | 53 | 49.07 | 10 | 8 | 26 | 7.2 | 6000ZZ | 140 | PID1008タイプ |
| SIS415 | 15 | 67 | 61.08 | 12 | 10 | 32 | 6201ZZ | 170 | PID1210タイプ | ||
| SIS417 | 17 | 75 | 69.12 | 15 | 11 | 35 | 6202ZZ | 200 | PID1511タイプ | ||
| SIS512 | 50 | 12 | 68 | 61.34 | 10 | 9 | 30 | 8.9 | 6200ZZ | 220 | PID1008タイプ |
| SIS514 | 14 | 79 | 71.34 | 12 | 10 | 32 | 6201ZZ | 260 | PID1210タイプ | ||
| SIS516 | 16 | 89 | 81.37 | 15 | 11 | 35 | 6202ZZ | 320 | PID1511タイプ | ||
| SIS610 | 60 | 10 | 68 | 61.65 | 10 | 9 | 30 | 11.9 | 6200ZZ | 330 | PID1008タイプ |
| SIS612 | 12 | 82 | 73.6 | 12 | 10 | 32 | 6201ZZ | 360 | PID1210タイプ | ||
| SIS614 | 14 | 95 | 85.61 | 15 | 11 | 35 | 6202ZZ | 480 | PID1511タイプ | ||
| SIS809 | 80 | 9 | 85 | 74.26 | 15.0 | 430 | |||||
| SIS812 | 12 | 108 | 98.14 | 20 | 14 | 47 | 6204ZZ | 770 | PID2014タイプ |
商品特長詳細
ボールベアリング圧入
技術情報・設計アイデア
ベアリングのラジアル荷重（N）〈平均寿命3000時間と仮定〉
| ベアリング 型番 | 回転数（min-1） | |||||
|---|---|---|---|---|---|---|
| 100 | 200 | 300 | 500 | 1000 | 1500 | |
| 6000ZZ | 1370 | 1360 | 1190 | 1090 | 640 | 560 |
| 6200ZZ | 1540 | 1220 | 1070 | 900 | 710 | 620 |
| 6201ZZ | 2040 | 1620 | 1410 | 1190 | 940 | 830 |
| 6202ZZ | 2310 | 1830 | 1610 | 1350 | 1080 | 940 |
| 6204ZZ | 3850 | 3060 | 2670 | 2250 | 1790 | 1560 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,789円 ( 1,968円 ) | 在庫品1日目当日出荷可能 |
1,765円 ( 1,942円 ) | 在庫品1日目当日出荷可能 |
1,889円 ( 2,078円 ) | 在庫品1日目当日出荷可能 |
1,872円 ( 2,059円 ) | 在庫品1日目当日出荷可能 |
1,872円 ( 2,059円 ) | 在庫品1日目当日出荷可能 |
2,089円 ( 2,298円 ) | 在庫品1日目当日出荷可能 |
1,889円 ( 2,078円 ) | 在庫品1日目当日出荷可能 |
1,989円 ( 2,188円 ) | 在庫品1日目当日出荷可能 |
2,289円 ( 2,518円 ) | 在庫品1日目当日出荷可能 |
2,389円 ( 2,628円 ) | 在庫品1日目当日出荷可能 |
2,379円 ( 2,617円 ) | 在庫品1日目当日出荷可能 |
2,618円 ( 2,880円 ) | 在庫品1日目当日出荷可能 |
3,389円 ( 3,728円 ) | 在庫品1日目当日出荷可能 |
3,789円 ( 4,168円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ボールベアリング圧入です。【材質】・スチール(表面処理四三酸化鉄皮膜)。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

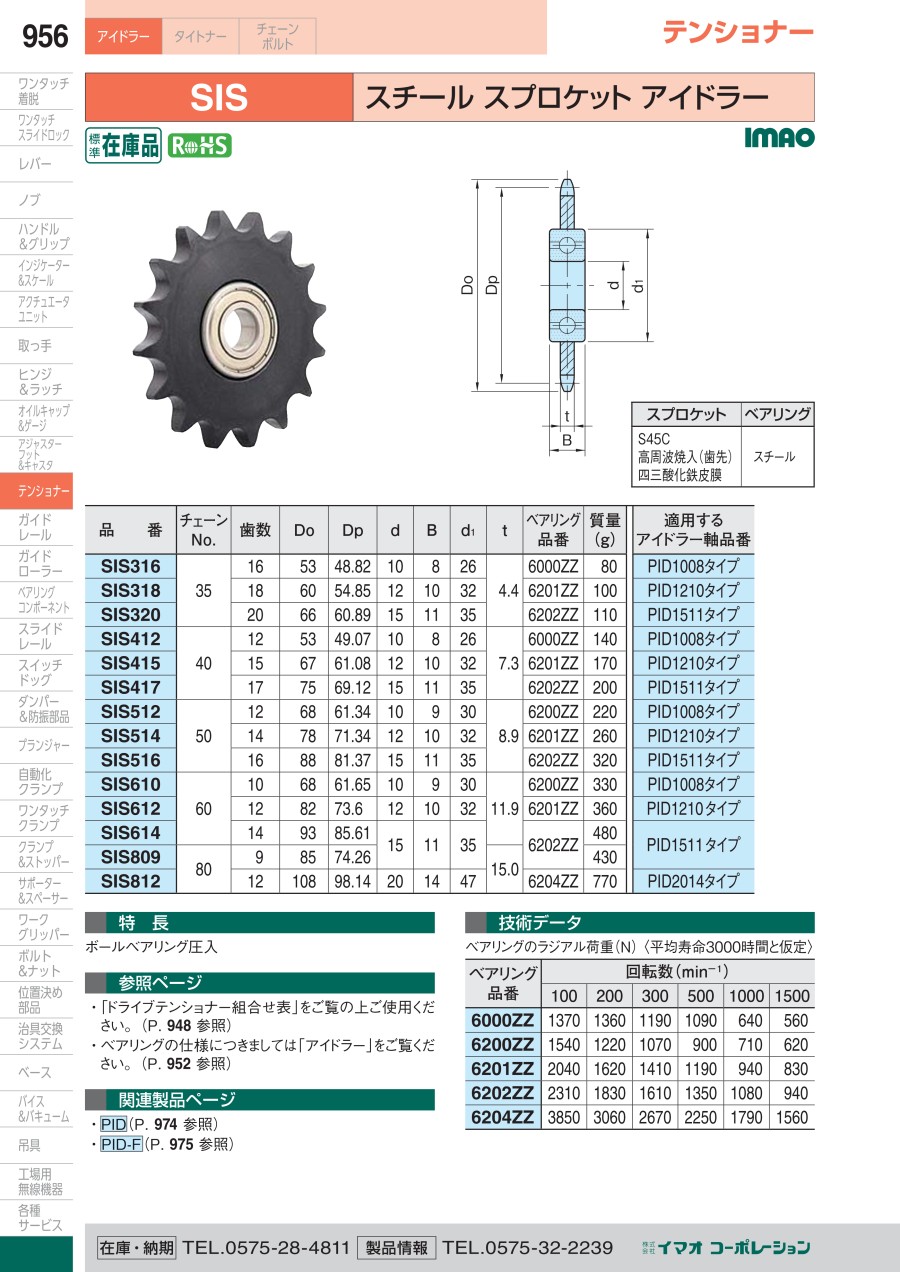

カタログ
