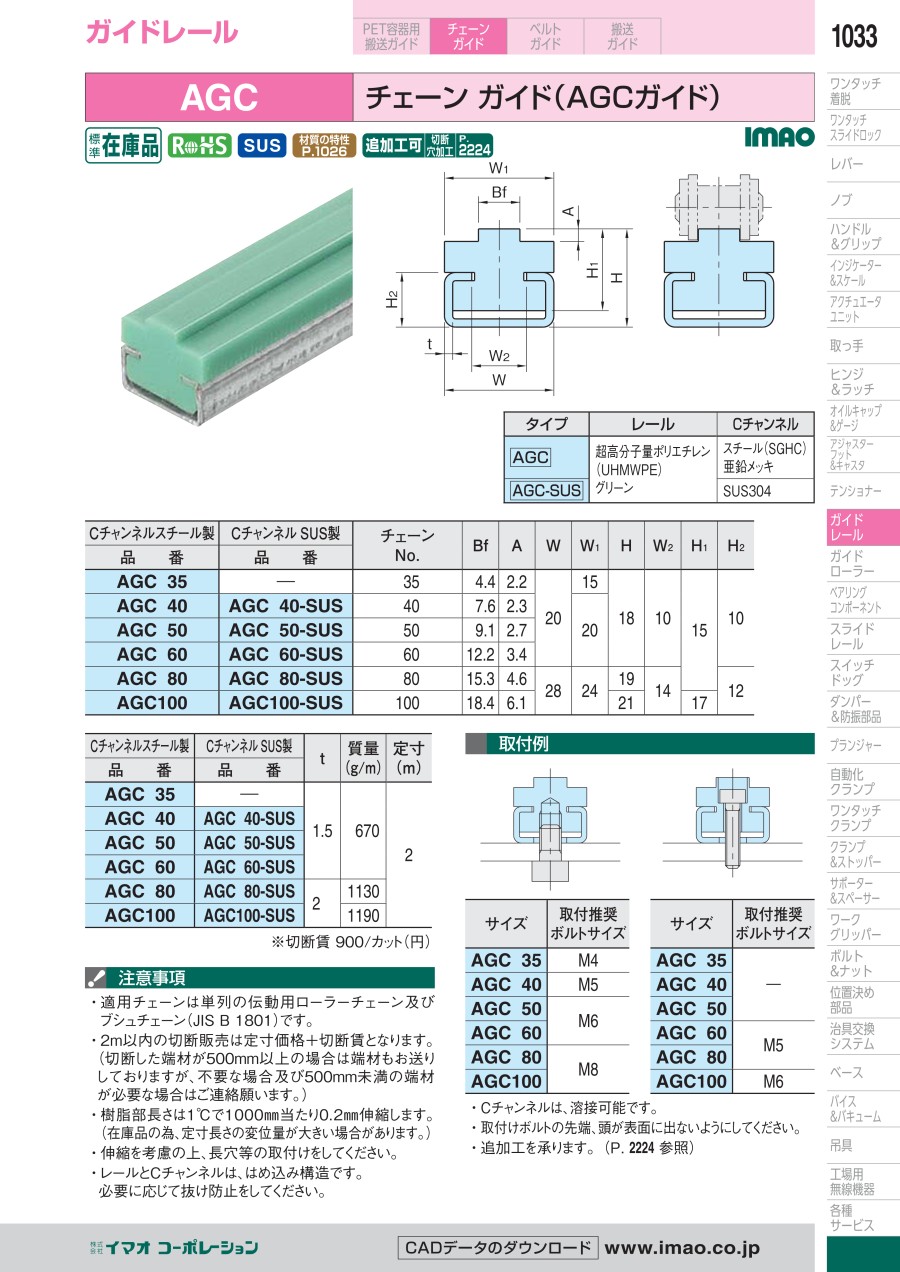

チェーン ガイド（AGCガイド） （AGC）

外形図

製品仕様

材質

規格表

使用例

AGCガイド

商品特長詳細

超高分子量ポリエチレン（UHMW、PE1000）の特長

・熱の特性
温度変化によって機械的特性が著しく低下しません。
広い温度範囲で使用出来ます。
・耐摩耗性 ・低摩擦係数
摩擦係数がきわめて低く、走行が静かになります。
・自己潤滑性
自己潤滑の性質によって乾いたスチールとの接触でも
走行は滑らかで静かです。
・高強度
ピーク時のストレス変化や衝撃に耐え、ひび割れや破損が発生しにくい。
・吸水性
湿気を含まないため、臭わず、材質軟化もありません。
・耐薬品性
一般の化学薬品に全く安心で、衛生的で無害です。
・電気的特性
電気絶緑性が高く、安全です。

選定サポート情報

取付例

・Cチャンネルは、溶接可能です。
・取付けボルトの先端、頭が表面に出ないようにしてください。

注意・禁止事項

・適用チェーンは単列の伝動用ローラーチェーン及びブシュチェーン（JIS B 1801）です。
・樹脂部長さは1℃で1000mm当たり0．2mm伸縮します。（在庫品の為、定寸長さの変位量が大きい場合があります。）
・伸縮を考慮の上、長穴等の取付けをしてください。
・レールとCチャンネルは、はめ込み構造です。必要に応じて抜け防止をしてください。
