ローラーピン（同心）（RLP-S）
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
材質
| タイプ | 本体 |
|---|---|
| RLP-S | S45C 四三酸化鉄皮膜 |
| RLP-S-SUS | SUS303 |
規格表
| スチール製 | SUS製 | D (g7) | L | D1 | A | M | L1 | 質量 (g) |
|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | |||||||
| RLP06S | - | 6 | 6 | 10 | 8.5 | M 4×0.7 -25L | 9.7 | 10 |
| RLP08S | RLP08S-SUS | 8 | 7 | 12 | 12 | M 5×0.8 -30L | 10 | 18 |
| RLP10S | RLP10S-SUS | 10 | 8 | 16 | 13.5 | M 6×1 -35L | 11.9 | 35 |
| RLP12S | RLP12S-SUS | 12 | 10 | 19 | 15.5 | M 8×1.25-40L | 12.9 | 62 |
| RLP15S | - | 15 | 11 | 22 | 18.5 | M10×1.5 -45L | 13.5 | 105 |
注意・禁止事項
相手側の板厚に応じて、六角穴付きボタンボルト（市販品）を交換してご使用ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
868円 ( 955円 ) | 在庫品1日目当日出荷可能 |
895円 ( 985円 ) | 在庫品1日目当日出荷可能 |
1,489円 ( 1,638円 ) | 在庫品1日目当日出荷可能 |
968円 ( 1,065円 ) | 在庫品1日目当日出荷可能 |
1,724円 ( 1,896円 ) | 在庫品1日目当日出荷可能 |
1,001円 ( 1,101円 ) | 在庫品1日目当日出荷可能 |
1,948円 ( 2,143円 ) | 在庫品1日目当日出荷可能 |
1,137円 ( 1,251円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ガイドローラー用ピンです。
【特長】
・SUS製は耐食性に優れているので食品機械や洗浄機械等に適しています。
・食品機械、洗浄機等に最適なSUS製を準備します。
・本体材質は、スチール製とステンレス製を用意します。
・RLP-E（偏心）とセットでも利用可能です。
【用途】
・ガイドローラーの軸としてご使用ください。

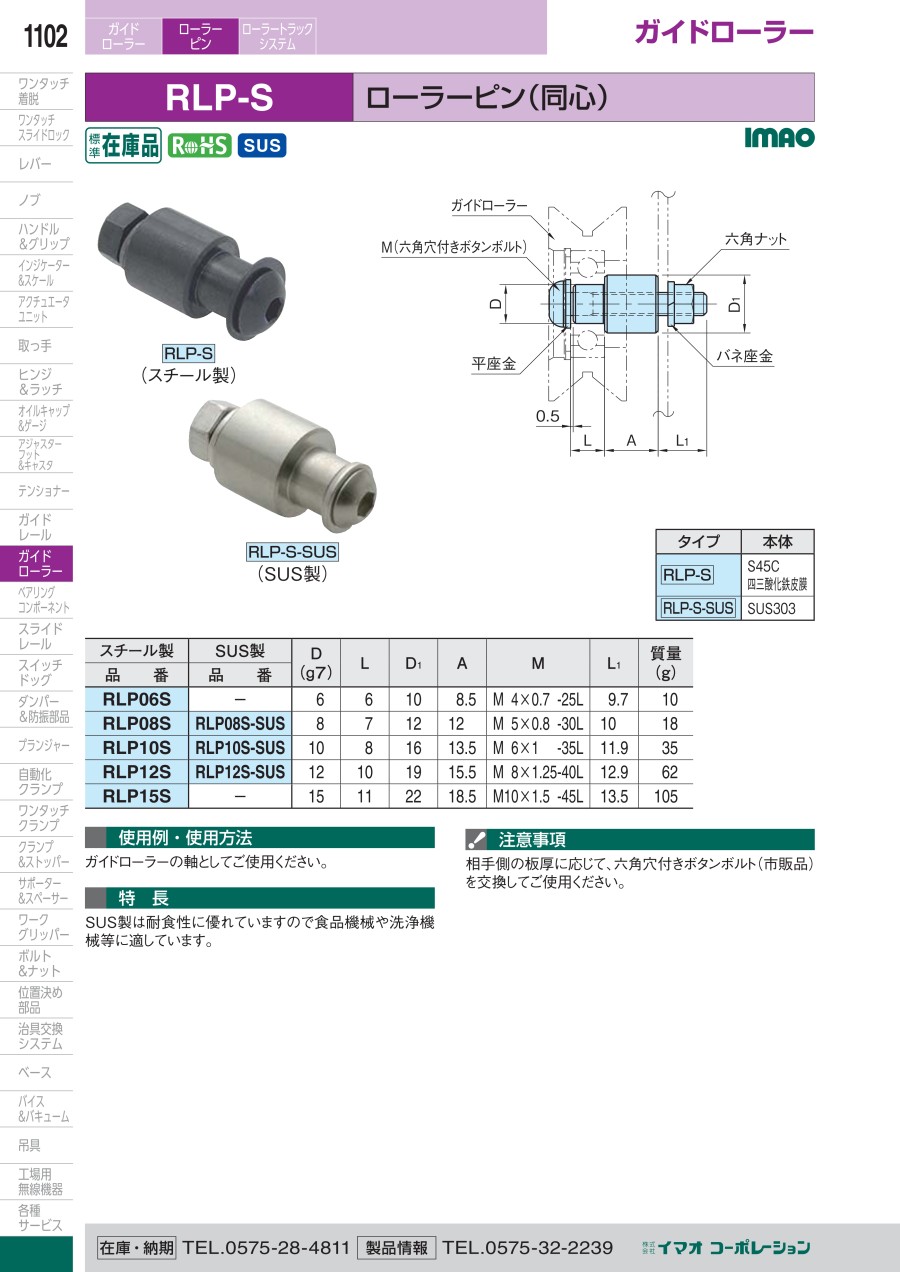

カタログ
商品担当おすすめ
ローラーピン（同心）（RLP-S）のレビュー
試作品に使用
5
5.02019/03/27
試作品扉開閉機構に使用のガイドローラー 車輪（GRL-2-L）に対する軸芯として利用しました。今回は、当社の利用目的に適...もっと読む
0人が参考にしています。
押し出し成形機に使用
5
5.02019/03/12
金型からの成形品を、冷却する際の水槽内にて搬送用ローラーとして使用のガイドローラー（Y型）（GRL-Y）に対し軸芯として...もっと読む
0人が参考にしています。
