ボール ボタン（BLB）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 489円～1,297円
- 税込単価
- 538円～1,427円
ボールプランジャー用受け治具です。【特長】・ボールプランジャー、スプリングプラ...
詳細情報を確認する- 本体材質
- SK95 / 焼入焼戻
未確定：候補が9型番あります。
商品情報
外形図
製品仕様
- 本体材質：SK95、焼入焼戻、HRC60～62
規格表
| 型番 | H （±0.05） | D （m6） | d | 質量 （g） | 目安となるプランジャーのネジ径、及び外径 （使用例・使用方法の計算式参照） | |
|---|---|---|---|---|---|---|
| BLB1 | 6 | 5 | 1.5 | 0.9 | M4 | - |
| BLB2 | 7 | 6 | 2.5 | 1.5 | M5 | φ4 |
| BLB3 | 8 | 7 | 3 | 2.4 | M6 | φ5 |
| BLB4 | 9 | 8 | 3.5 | 5.5 | M8 | φ6 |
| BLB5 | 14 | 12 | 5 | 11 | M10 | φ8 |
| BLB6 | 16 | 14 | 6 | 18 | M12 | φ10 |
| BLB7 | 18 | 16 | 8 | 27 | M16 | φ12 |
| BLB8 | 22 | 20 | 10 | 53 | M20 | - |
| BLB9 | 26 | 24 | 12 | 90 | M24 | - |
詳細情報
基本情報
ボールプランジャー用受け治具です。
【特長】
・ボールプランジャー、スプリングプランジャーとセットでご利用いただきます。
・熱処理が施してありますので、摩耗せず、正確な位置決めに最適です。
・本体の側面は研磨され、正確な位置に埋め込むことができます。
【用途】
・ボールプランジャーを使用する時に受け側の耐磨耗性が必要な場合、セットで使用すると効果的。

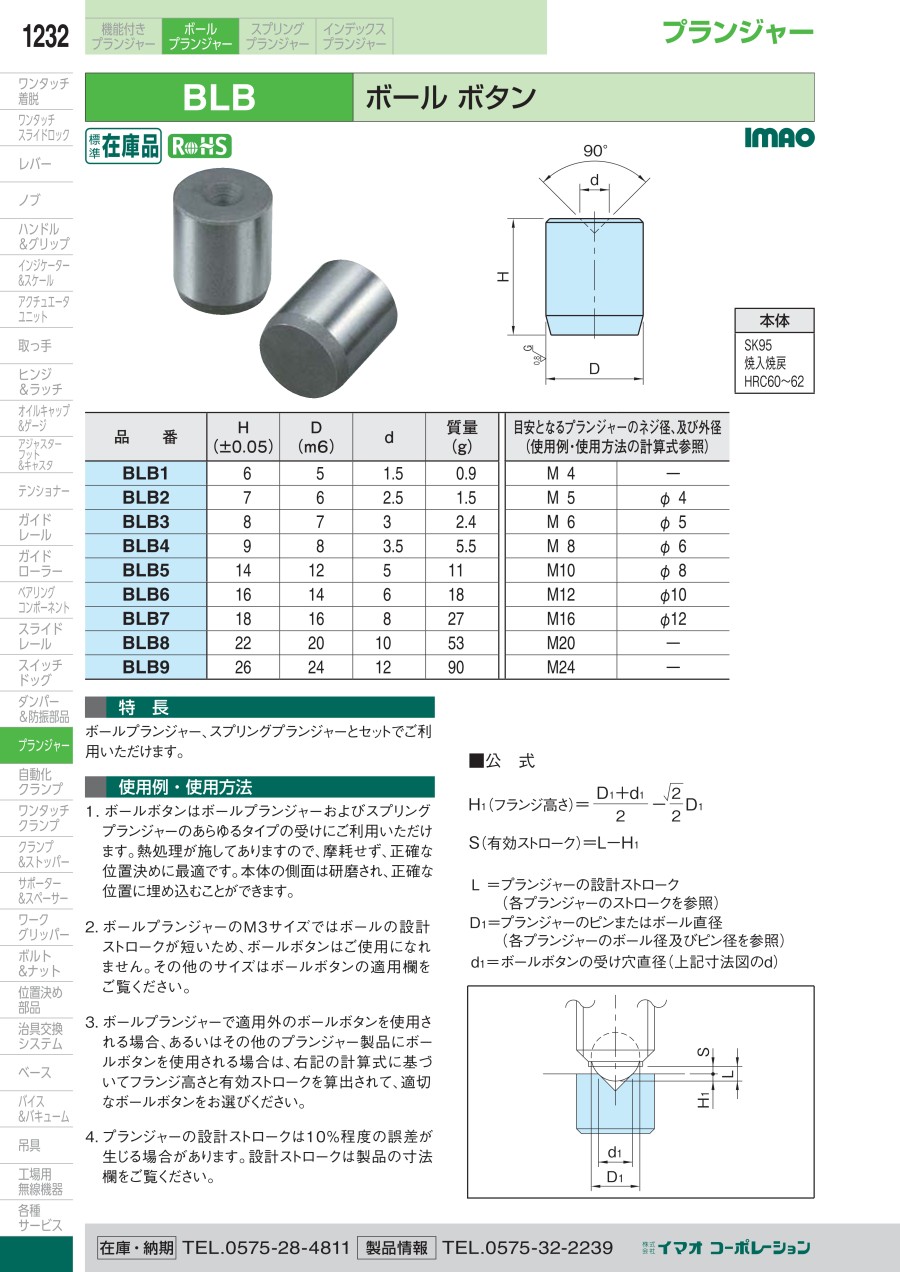

カタログ
商品担当おすすめ
ボール ボタン（BLB）のレビュー
ボ−ル
4
4.02020/11/09
ネジをたてないでよいので
非常に加工がらくですね
組付け時もたすかります
0人が参考にしています。
ワーク機種替え位置決め
5
5.02019/02/11
ワーク機種替え時の位置決めにボールプランジャーとセットで使いました。当該製品はプランジャー径と対応しているので便利です。...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q材質はSK95以外ありますか。
A
ありません。
