インデックスプランジャー（ショートタイプノーズロック型）（NDXNS-L）

Name: インデックスプランジャー（ショートタイプノーズロック型）（NDXNS-L）
Brand: イマオコーポレーション
SKU: 221000369441
Rating: 4.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 2,072円～8,147円

税込単価: 2,279円～8,962円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

インデックスプランジャー（NDXN）

4.5

通常価格(税別)： 1,216円 (税込価格：1,338円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

インデックスプランジャー（ノーズロック型）（NDXN-L）

4.5

通常価格(税別)： 1,389円 (税込価格：1,528円)

通常出荷日：在庫品1日目

ネジ部が短いノーズロック付きインデックスプランジャーです。【特長】・ノブを引く...

詳細情報を確認する

種類
標準ノブ
ロック機構
レストポジション
取付方法
ねじ込み
全長
ショート
オールステンレス
非対応

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

NDXNS-L、NDXNS-AL-SUSの寸法図

NDXNS-LW、NDXNS-ALW-SUSの寸法図

製品仕様

材質

タイプ	本体	ノブ	コイルバネ	ノーズ
NDXNS-L NDXNS-LW	SUM22L 四三酸化鉄皮膜	ポリアミドつや消しブラック	SUS302WPA	SUM22L HRC58～62
NDXNS-AL-SUS NDXNS-ALW-SUS	SUS303	ポリアミドつや消しブラック	SUS302WPA	SUS303

規格表

サイズ

サイズ		d (-0.02 -0.04)	S	M	L₁	A	D	L	W₁	T₁	W	T	荷重(N) 最小～最大
NDXNS-L NDXNS-LW NDXNS-AL-SUS NDXNS-ALW-SUS	6	3	3.5	M6×0.75	6	0.8	14	25.5	8	5	-	-	4～10
	8	4	4	M8×1	6	1	18	29.5	10	6	13	4	6～12
	10	5	5	M10×1	8	1.3	21	34.5	13	7	17	5	5～12
	12	6	6	M12×1.5	10	1.8	25	41.7	14	8	19	6	6～14
	16	8	8	M16×1.5	12	2.3	33	54	19	10	24	8	14～28
	20	10	10	M20×1.5	15	2.8	33	61	22	12	30	10	15～32

スチール製				SUS製
シングルナット		ダブルナット		シングルナット		ダブルナット
型番	質量(g)	型番	質量(g)	型番	質量(g)	型番	質量(g)
NDXNS6L	3.5	-	-	NDXNS6AL-SUS	3.5	-	-
NDXNS8L	7	NDXNS8LW	9	NDXNS8AL-SUS	7	NDXNS8ALW-SUS	9
NDXNS10L	14	NDXNS10LW	20	NDXNS10AL-SUS	14	NDXNS10ALW-SUS	20
NDXNS12L	21	NDXNS12LW	30	NDXNS12AL-SUS	21	NDXNS12ALW-SU5	30
NDXNS16L	50	NDXNS16LW	68	NDXNS16AL-SUS	50	NDXN816ALW-SU3	68
NDXNS20L	82	NDXNS20LW	114	NDXNS20AL-SUS	82	NDXN520ALW-SUS	114

使用例

取り付け例

インデックスプランジャー（ショートタイプノーズロック型）（NDXNS-L）使用例

ノーズで位置決めがきいています。

ノブを引くとノーズが引っ込みます。

ノブを90°回転させると、ノーズがレストポジションでロックします。

取付ける板の厚みによって、 KSR スペーサーリングをご利用できます。

商品特長詳細

・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）できます。
・ネジ部に逃げ加工を施してあります。

技術情報・設計アイデア

耐熱温度 80℃

ノーズ機械強度表

サイズ		許容せん断力（N）
NDXNS-L NDXNS-LW NDXNS-AL-SUS NDXNS-ALW-SUS	6	212
	8	377
	10	589
	12	848
	16	1507
	20	2355

型番リスト

表示件数

型番

取付部外径

(mm)

本体材質

先端材質

本体表面処理

長さ L

(mm)

先端熱処理

ナット

RoHS?

最小発注数量

6	3	3.5	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	25.5	なし	シングルナット	10	1個
6	3	3.5	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	25.5	浸炭焼入	シングルナット	10	1個
8	4	4	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	29.5	なし	シングルナット	10	1個
8	4	4	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	29.5	なし	ダブルナット	10	1個
8	4	4	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	29.5	浸炭焼入	シングルナット	10	1個
8	4	4	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	29.5	浸炭焼入	ダブルナット	10	1個
10	5	5	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	34.5	なし	シングルナット	10	1個
10	5	5	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	34.5	なし	ダブルナット	10	1個
10	5	5	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	34.5	浸炭焼入	シングルナット	10	1個
10	5	5	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	34.5	浸炭焼入	ダブルナット	10	1個
12	6	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	41.7	なし	シングルナット	10	1個
12	6	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	41.7	なし	ダブルナット	10	1個
12	6	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	41.7	浸炭焼入	シングルナット	10	1個
12	6	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	41.7	浸炭焼入	ダブルナット	10	1個
16	8	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	54	なし	シングルナット	10	1個
16	8	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	54	なし	ダブルナット	10	1個
16	8	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	54	浸炭焼入	シングルナット	10	1個
16	8	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	54	浸炭焼入	ダブルナット	10	1個
20	10	10	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	61	なし	シングルナット	10	1個
20	10	10	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	61	なし	ダブルナット	10	1個
20	10	10	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	61	浸炭焼入	シングルナット	10	1個
20	10	10	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	61	浸炭焼入	ダブルナット	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,718円 ( 4,090円 )	3日目
2,618円 ( 2,880円 )	在庫品1日目当日出荷可能
3,879円 ( 4,267円 )	在庫品1日目当日出荷可能
4,073円 ( 4,480円 )	3日目
2,881円 ( 3,169円 )	在庫品1日目当日出荷可能
2,715円 ( 2,987円 )	3日目
2,812円 ( 3,093円 )	3日目
3,308円 ( 3,639円 )	3日目
2,072円 ( 2,279円 )	在庫品1日目当日出荷可能
2,133円 ( 2,346円 )	3日目
2,903円 ( 3,193円 )	3日目
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	在庫品1日目当日出荷可能
2,230円 ( 2,453円 )	3日目
3,950円 ( 4,345円 )	3日目
4,558円 ( 5,014円 )	3日目
2,416円 ( 2,658円 )	3日目
2,521円 ( 2,773円 )	3日目
7,856円 ( 8,642円 )	3日目
8,147円 ( 8,962円 )	3日目
3,879円 ( 4,267円 )	在庫品1日目当日出荷可能
4,073円 ( 4,480円 )	3日目

詳細情報

基本情報

基本情報

ネジ部が短いノーズロック付きインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）できます。
・ネジ部に逃げ加工を施してあります。
【用途】
・割り出し、位置決め。
・ピラーのストッパー。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

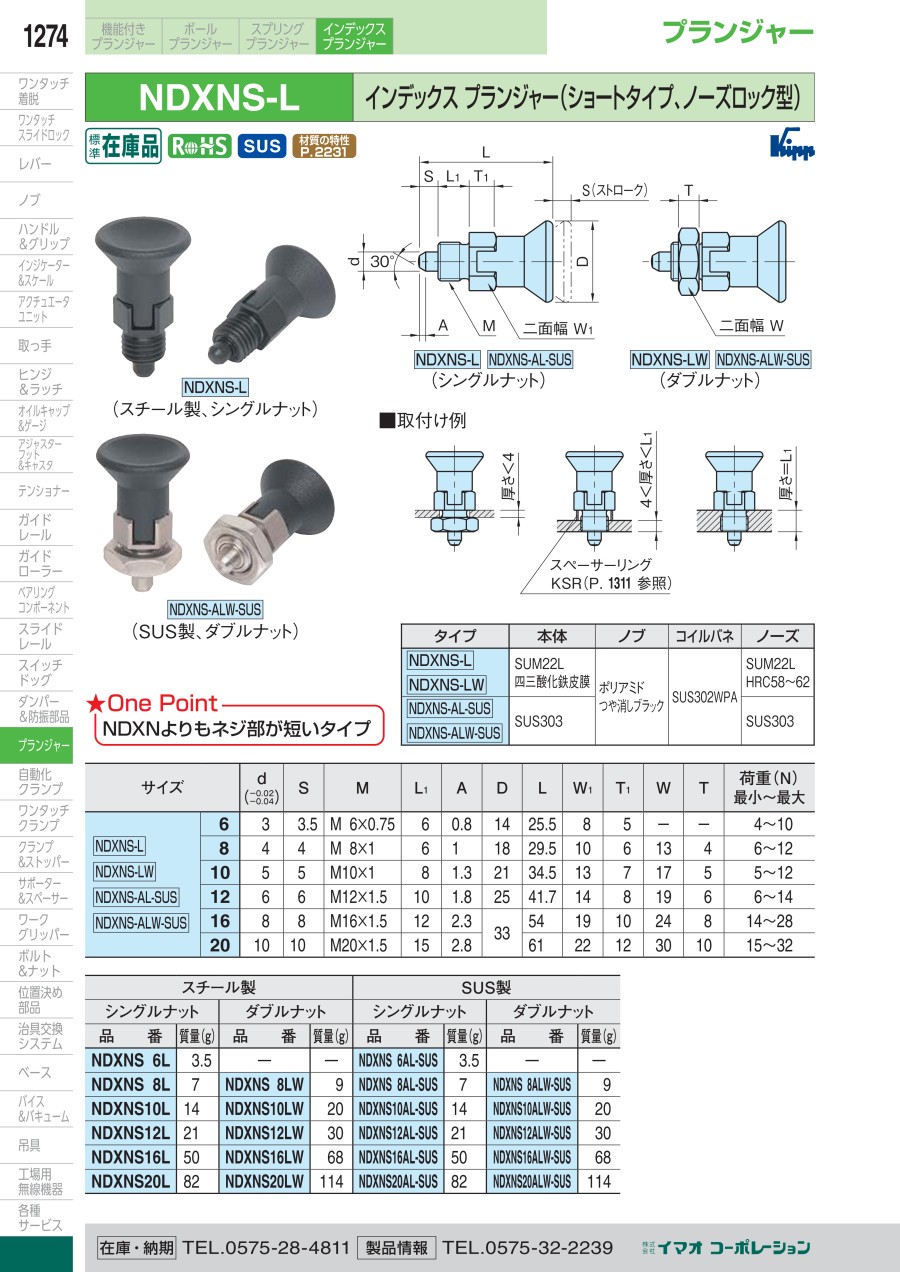

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールボタン（BLB）
ボールプランジャーを使用するときに受け側の耐摩耗性が必要な場合、セット使用すると効果的です。
イマオコーポレーション
スペーサーリング（KSR）
スペーサーリング (KSR)です。インデックスプランジャー用のカラーになります。
イマオコーポレーション
NDX・SDX専用ナット
インデックスプランジャー用専用ナットです。NDX、SDX2タイプ共通でのご使用が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャー（ショートタイプノーズロック型）（NDXNS-L）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

実験用冶具に使用

満足度：5.02020/01/08

当初位置決め用に使用したが、プランジャーのバネを使用して押し付けが出来ることに気づいた。そこでバネを使用した機構部にこの...もっと読む

0人が参考にしています。

ハンドルの固定要に使用

満足度：4.02018/08/01

コンパクトなサイズでステンレス製のインデックスプランジャーを探し、この商品を選んだ。高さを調整出来る事が良いと思う。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qノブの材質を樹脂以外に変更できませんか？

できません。

Q受け側の専用部品はありますか？

ありません。

この商品を見た人は、こんな商品も見ています

	今見ている商品インデックスプランジャー（ショートタイプノーズロック型）（NDXNS-L）	インデックスプランジャー（ショートタイプ）（NDXNS）	インデックスプランジャー（ノーズロック型）（NDXN-L）	インデックスプランジャー（ノーズロック型）（NDX-L）	インデックスプランジャー（ノーズロック型）（NDXN-L-ASUS）	エンプラインデックスプランジャー（ノーズロック型）（EIP-L）
メーカー	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション
通常価格	2,072円-	1,580円 -	1,389円 -	2,930円 -	4,027円 -	1,328円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	標準ノブ	標準ノブ	標準ノブ	標準ノブ	標準ノブ	標準ノブ
ロック機構	レストポジション	リターン	レストポジション	レストポジション	レストポジション	レストポジション
取付方法	ねじ込み	ねじ込み	ねじ込み	ねじ込み	ねじ込み	ねじ込み
全長	ショート	ショート	標準	標準	標準	標準
オールステンレス	非対応	非対応	非対応	非対応	対応	非対応
