インデックスプランジャー（NDX）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,334円～8,923円
- 税込単価
- 2,567円～9,815円
定番のインデックスプランジャーです。【特長】・ノブを引くとノーズが引っ込み位置...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が16型番あります。
商品情報
外形図
NDX、 NDX-SUSの寸法図（シングルナット）
NDX-W、NDX-W-SUSの寸法図（ダブルナット）
製品仕様
材質
| タイプ | 本体 | ノブ | コイルバネ | ノーズ |
|---|---|---|---|---|
| NDX NDX-W | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HRC58～62 |
| NDX-SUS NDX-W-SUS | SUS303 | SUS420 HRC53～55 |
規格表
| サイズ | d (-0.02 -0.04) | S | M | L1 | A | D | L | W1 | T1 | W | T | B | 荷重(N) 最小～最大 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NDX NDX-SUS NDX-W NDX-W-SUS | 10 | 5 | 5 | M10×1 | 17 | 1.3 | 21 | 47 | 13 | 7 | 17 | 5 | 2 | 5～12 |
| 12 | 6 | 6 | M12×1.5 | 20 | 1.8 | 25 | 56 | 14 | 8 | 19 | 6 | 3 | 6～14 | |
| 16 | 8 | 8 | M16×1.5 | 26 | 2.3 | 33 | 74 | 19 | 10 | 24 | 8 | 15～35 | ||
| 20 | 10 | 10 | M20×1.5 | 28 | 2.8 | 80 | 22 | 12 | 30 | 10 | 15～40 | |||
| スチール製 | SUS製 | ||||||
|---|---|---|---|---|---|---|---|
| シングルナット | ダブルナット | シングルナット | ダブルナット | ||||
| 型番 | 質量 （g） | 型番 | 質量 （g） | 型番 | 質量 （g） | 型番 | 質量 （g） |
| NDX10 | 20 | NDX10W | 26 | NDX10-SUS | 20 | NDX10W-SUS | 26 |
| NDX12 | 30 | NDX12W | 39 | NDX12-SUS | 30 | NDX12W-SUS | 39 |
| NDX16 | 71 | NDX16W | 89 | NDX16-SUS | 71 | NDX16W-SUS | 89 |
| NDX20 | 112 | NDX20W | 147 | NDX20-SUS | 112 | NDX20W-SUS | 147 |
使用例
位置決め時にノーズ操作が必要な場合に最適
技術情報・設計アイデア
| サイズ | 許容せん断力(N) | |
|---|---|---|
| NDX NDX-SUS NDX-W NDX-W-SUS | 10 | 589 |
| 12 | 848 | |
| 16 | 1507 | |
| 20 | 2355 | |
ノーズ機械強度表
| サイズ | 推奨面取りサイズ | |
|---|---|---|
| NDX NDX-SUS NDX-W NDX-W-SUS | 10 | 60°面取り 深さ2.5 |
| 12 | 60°面取り 深さ3.5 | |
| 16 | ||
| 20 | ||
インデックスプランジャーをプレートへ完全にねじ込んで使用される場合はプレート側のタップ穴に面取りを施す。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,334円 ( 2,567円 ) | 在庫品1日目当日出荷可能 |
3,147円 ( 3,462円 ) | 3日目 |
2,389円 ( 2,628円 ) | 在庫品1日目当日出荷可能 |
3,433円 ( 3,776円 ) | 4日目 |
2,424円 ( 2,666円 ) | 在庫品1日目当日出荷可能 |
3,273円 ( 3,600円 ) | 3日目 |
2,689円 ( 2,958円 ) | 在庫品1日目当日出荷可能 |
3,989円 ( 4,388円 ) | 在庫品1日目当日出荷可能 |
3,037円 ( 3,341円 ) | 3日目 |
4,752円 ( 5,227円 ) | 在庫品1日目当日出荷可能 |
3,242円 ( 3,566円 ) | 在庫品1日目当日出荷可能 |
5,389円 ( 5,928円 ) | 3日目 |
4,289円 ( 4,718円 ) | 3日目 |
7,662円 ( 8,428円 ) | 3日目 |
4,463円 ( 4,909円 ) | 3日目 |
8,923円 ( 9,815円 ) | 3日目 |
詳細情報
基本情報
定番のインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・耐熱温度：80℃です。
【用途】
・割り出し、位置決め。
・ピラーのストッパー。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

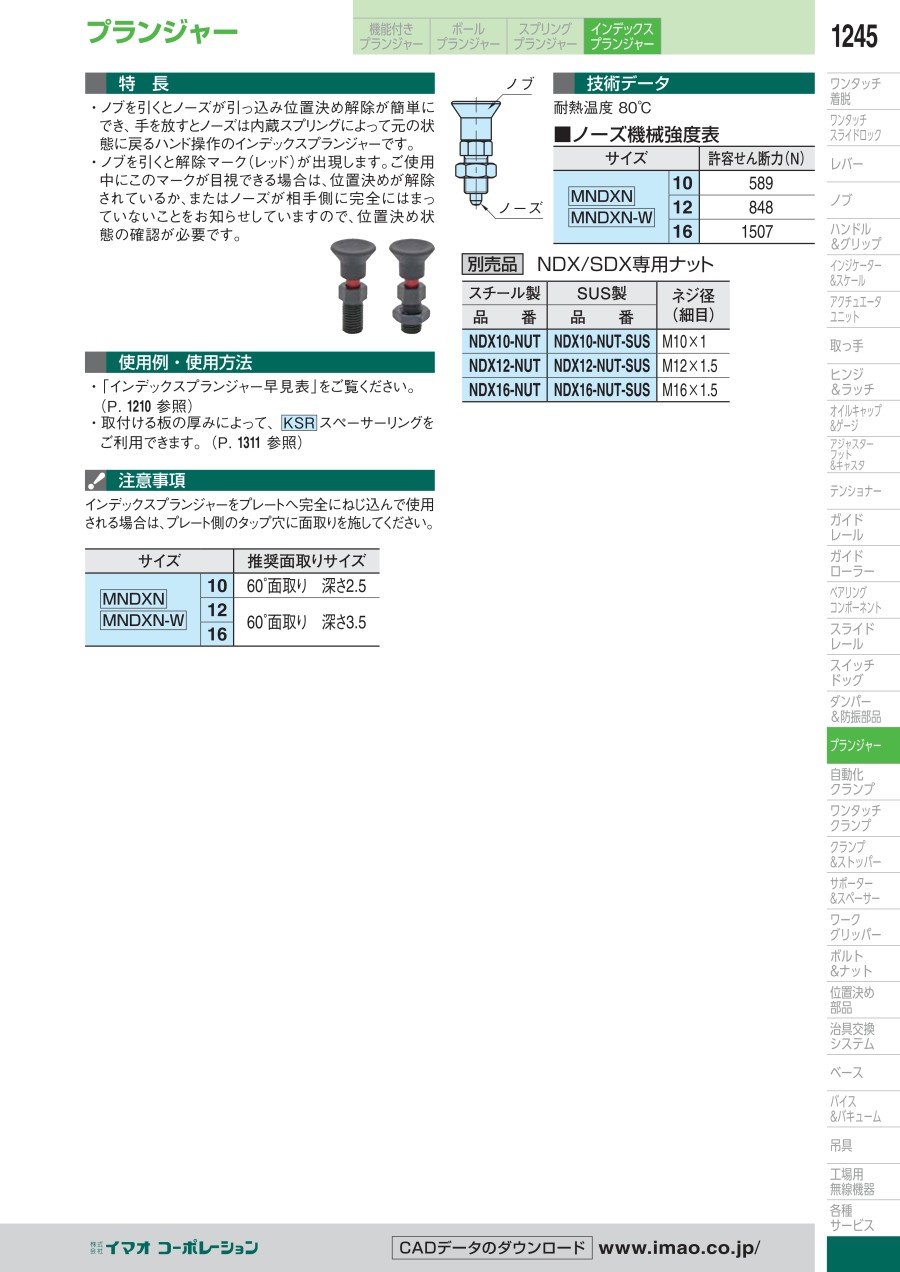

カタログ
商品担当おすすめ
インデックスプランジャー（NDX）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qノブの材質を樹脂以外に変更できませんか？
A
できません。
Q受け側の専用部品はありますか？
A
ありません。
