スロットブッシュ（インチタイプ） （BJ902）
- 通常単価(税別)
- 7,565円～13,991円
- 税込単価
- 8,322円～15,390円
通常出荷日：3日目
【特長】・スロット範囲が3mmありますので、2本のピンを使って無理なく正確に位置決めできます。インチサ...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| 本体 |
|---|
| SUJ2 焼入焼戻 四三酸化鉄皮膜 研磨仕上 HRC58～62 |
規格表
（単位：inch）
| 型番 | 適応 ピン径 | W （+0.0001～+0.0007） | D （+0.0001～+0.0004） | d | 質量 （g） |
|---|---|---|---|---|---|
| BJ902-1/ 4-1N | 1／4 | 0.2500 | 0.7500 | 0.375 | 18 |
| BJ902-5/16-1N | 5／16 | 0.3125 | 1.0000 | 0.437 | 33 |
| BJ902-3/ 8-1N | 3／8 | 0.3750 | 0.500 | 31 | |
| BJ902-1/ 2-1N | 1／2 | 0.5000 | 0.625 | 24 |
使用例
穴加工図
（単位：inch）
| 型番 | d1 |
|---|---|
| BJ902-1/ 4-1N | 0.7500 |
| BJ902-5/16-1N | 1.0000 |
| BJ902-3/ 8-1N | |
| BJ902-1/ 2-1N |
注）d1寸法公差は中間ばめ、もしくはしまりばめで行ってください。（但し、しまりばめの場合若干W寸法が小さくなりますのでご注意ください）
商品特長詳細
スロット範囲が3mmありますので、2本のピンを使って無理なく正確に位置決めできます。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,991円 ( 15,390円 ) | 3日目 |
8,989円 ( 9,888円 ) | 3日目 |
11,139円 ( 12,253円 ) | 3日目 |
7,565円 ( 8,322円 ) | 3日目 |

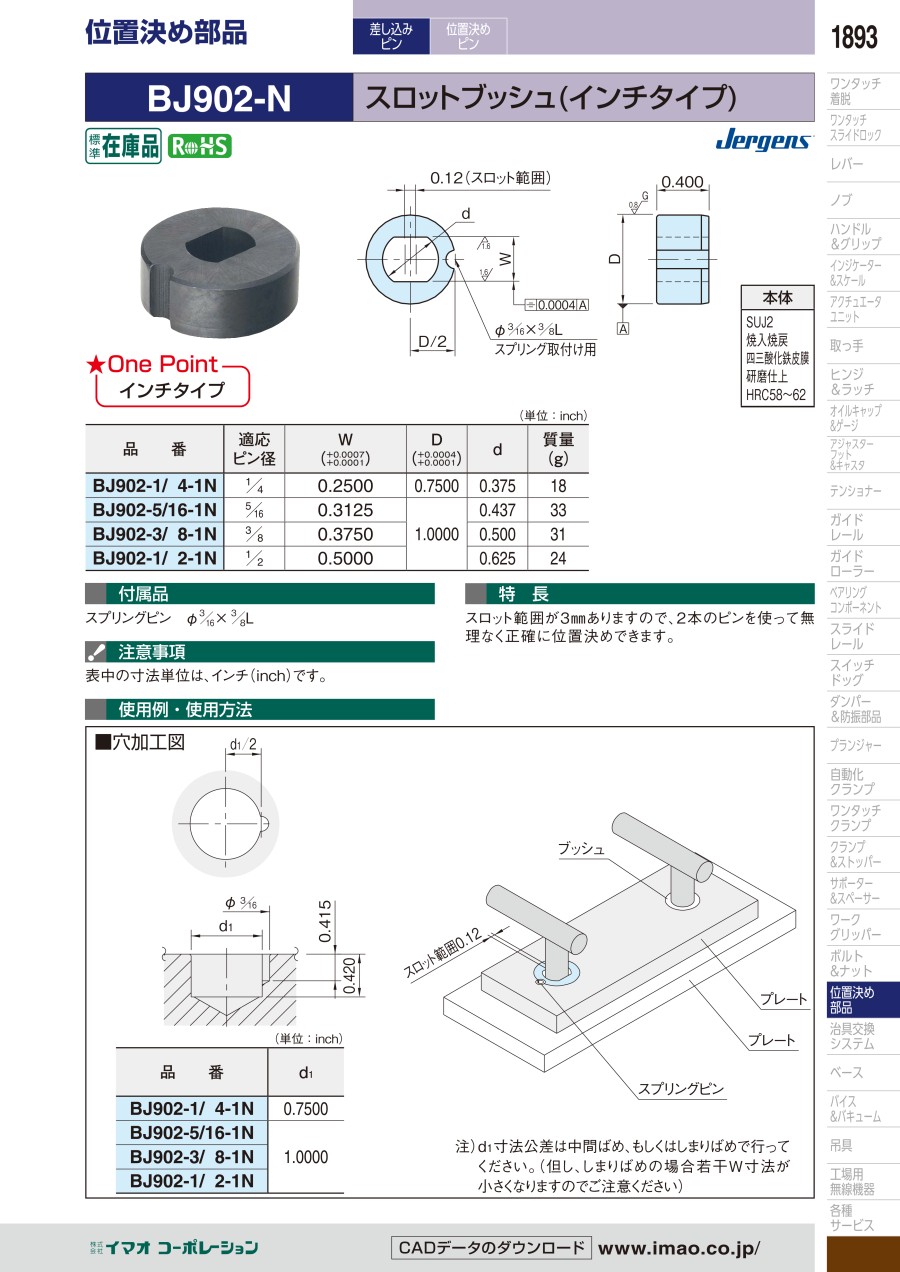

カタログ
商品担当おすすめ
スロットブッシュ（インチタイプ） （BJ902）のレビュー
サイズ違いの部材
5
5.02019/11/29
別の装置で同じ構成、別サイズの部品が必要となり、ちょうどよい物があったので使用しました。
0人が参考にしています。
