ミニジャッキ（BJ331）
- 通常単価(税別)
- 884円～3,529円
- 税込単価
- 972円～3,882円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
汎用性の高い小型ジャッキ。【特長】・豊富なバリエーション。・ネジサイズはM6～M20まで用意。【用途】...
詳細を確認
未確定：候補が12型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図1
寸法図2
製品仕様
材質
- S45C
- 焼入焼戻
- 四三酸化鉄皮膜
- HRC33～39
規格表
| 型番 | L | L1 | L2 | D | W | M | 許容荷重 (kN) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|
| BJ331-06001 | 25 | 6 | 6 | 6 | 13 | M6×1 | 3.6 | 11 |
| BJ331-06002 | 12 | 13 | ||||||
| BJ331-08001 | 30 | 8 | 7 | 8 | 17 | M8×1.25 | 6.5 | 40 |
| BJ331-08002 | 16 | 45 | ||||||
| BJ331-10001 | 40 | 10 | 8 | 10 | 19 | M10×1.5 | 10.4 | 60 |
| BJ331-10002 | 20 | 65 | ||||||
| BJ331-12001 | 50 | 12 | 10 | 12 | 24 | M12×1.75 | 15.1 | 110 |
| BJ331-12002 | 24 | 120 | ||||||
| BJ331-16001 | 60 | 16 | 13 | 16 | 30 | M16×2 | 28.2 | 240 |
| BJ331-16002 | 32 | 265 | ||||||
| BJ331-20001 | 80 | 20 | 15 | 20 | 36 | M20×2.5 | 44.1 | 350 |
| BJ331-20002 | 40 | 400 |
使用例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
884円 ( 972円 ) | 在庫品1日目当日出荷可能 |
948円 ( 1,043円 ) | 3日目 |
1,083円 ( 1,191円 ) | 在庫品1日目当日出荷可能 |
1,083円 ( 1,191円 ) | 3日目 |
1,243円 ( 1,367円 ) | 在庫品1日目当日出荷可能 |
1,243円 ( 1,367円 ) | 3日目 |
1,797円 ( 1,977円 ) | 3日目 |
1,797円 ( 1,977円 ) | 3日目 |
2,197円 ( 2,417円 ) | 3日目 |
2,197円 ( 2,417円 ) | 3日目 |
3,063円 ( 3,369円 ) | 3日目 |
3,529円 ( 3,882円 ) | 3日目 |

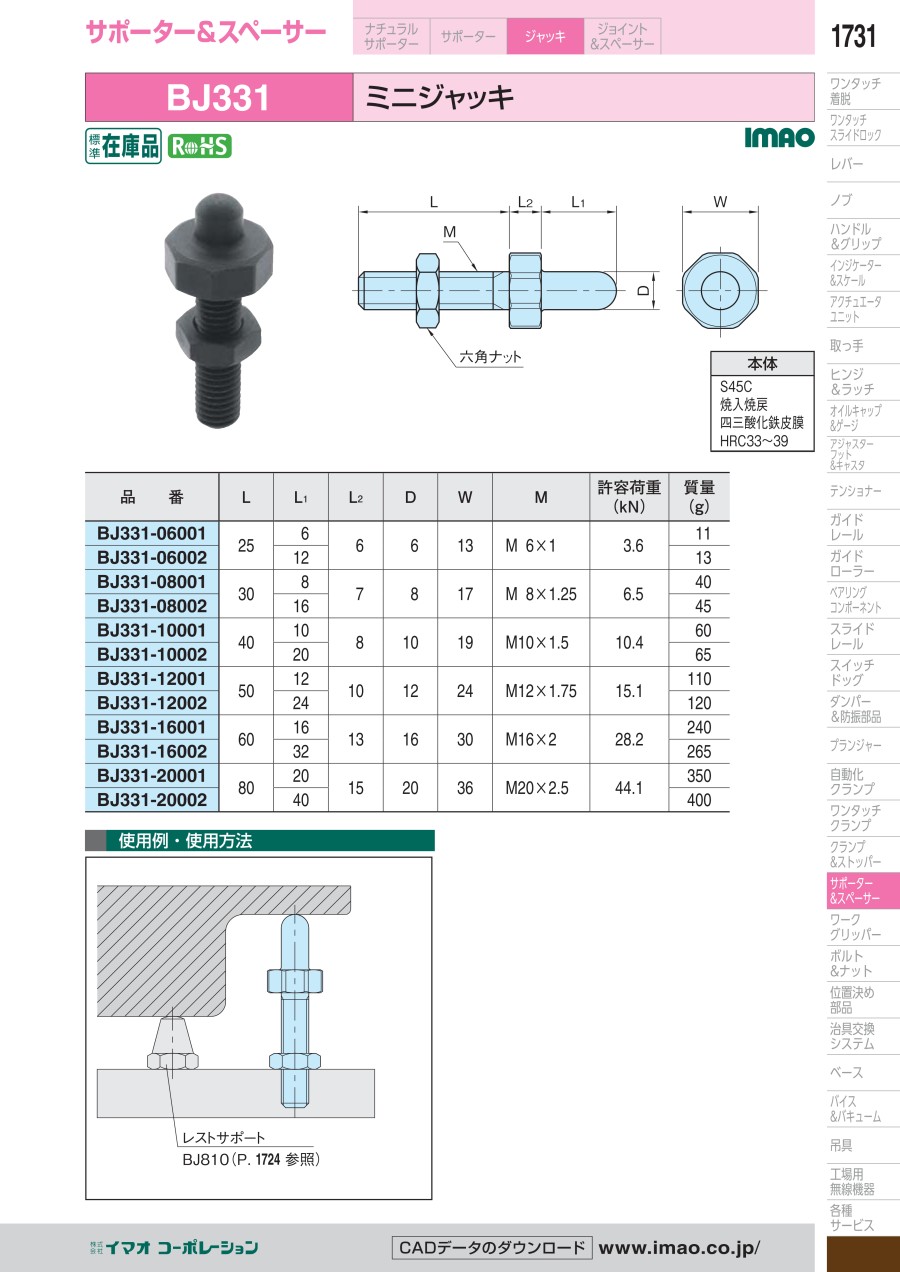

カタログ
商品担当おすすめ
ミニジャッキ（BJ331）のレビュー
生産設備（治具）に使用
4
4.02019/03/12
治具の部品としてワーククランプ用途で利用しました。ワーク保持の高さ調整用に何か良い物がないか物色していたところこの商品を...もっと読む
0人が参考にしています。
