クイック シャフト クランプ （QSC）

クイック シャフト クランプ （QSC）
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
5,630円～6,590円
税込単価
6,193円～7,249円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ロータリーロックエレメント（RLE）

イマオコーポレーション

ロータリーロックエレメント（RLE）
0
通常価格(税別)： 1,222円 (税込価格：1,344円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【ワンタッチ着脱】ワンウェイクランパー

イマオコーポレーション

【ワンタッチ着脱】ワンウェイクランパー
4.4
通常価格(税別)： 5,597円 (税込価格：6,157円)

通常出荷日：在庫品1日目

レバー操作で簡単シャフトロック。【特長】・送りねじシャフトやスライドシャフトを...

詳細情報を確認する
  • 種類
    クランプユニット
  • レバー荷重 (N)
    80
  • スライド荷重 (N)
    220
  • 本体材質
    亜鉛ダイカスト
  • 本体表面処理
    クロムメッキ

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
数量：

商品情報

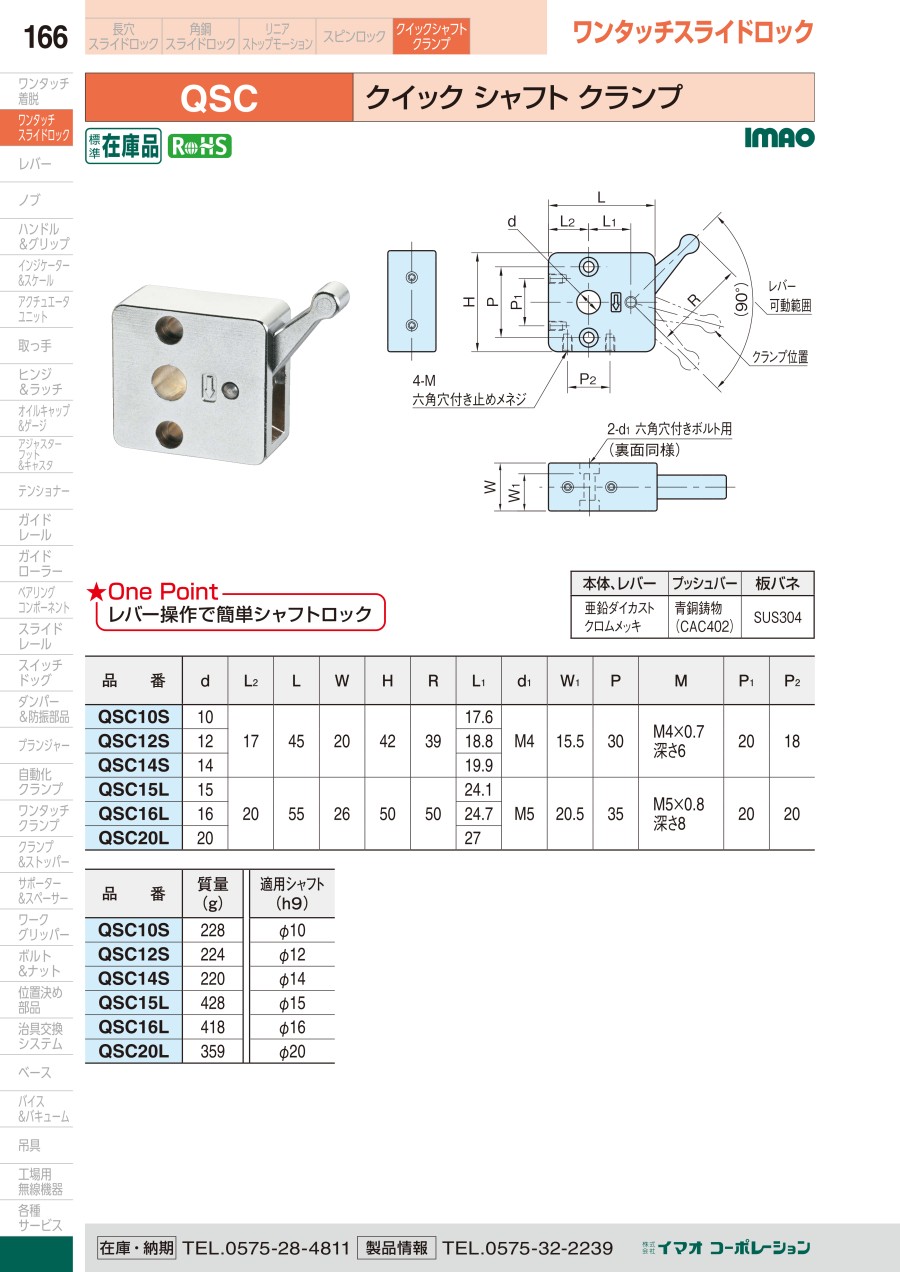

外形図

クイック シャフト クランプ （QSC） 外形図

製品仕様

  • 本体、レバー：亜鉛ダイカスト クロムメッキ
  • プッシュバー：青銅鋳物（CAC402）
  • 板バネ：SUS304
型番質量
（g）		適用シャフト
（h9）
OSC10S228φ10
OSC12S224φ12
OSC14S220φ14
OSC15L428φ15
OSC16L418φ16
OSC20L359φ20

規格表

型番dL2LWHRL1d1W1PMP1P2
QSC10S10174520423917.6M415.530M4×0.7
深さ6		2018
QSC12S1218.8
QSC14S1419.9
QSC15L15205526505024.1M520.535M5×0.8
深さ8		2018
QSC16L1624.7
QSC20L2027

型番リスト

表示件数
  • 1
    • 型番
    QSC10S
    QSC12S
    QSC14S
    QSC15L
    QSC16L
    QSC20L

    適用シャフト

    (φ)

    保持トルク

    (N・m)

    本体高さH

    (mm)

    幅W

    (mm)

    長さL

    (mm)

    穴径ｄ1

    (mm)

    		RoHS?最小発注数量
    10
    2
    42
    20
    45
    M4
    10
    1個
    12
    3
    42
    20
    45
    M4
    10
    1個
    14
    3.5
    42
    20
    45
    M4
    10
    1個
    15
    4.5
    50
    26
    55
    M5
    10
    1個
    16
    5.5
    50
    26
    55
    M5
    10
    1個
    20
    6.5
    50
    26
    55
    M5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,630円
    ( 6,193円 )
    在庫品1日目当日出荷可能
    5,630円
    ( 6,193円 )
    在庫品1日目当日出荷可能
    6,194円
    ( 6,813円 )
    在庫品1日目当日出荷可能
    6,590円
    ( 7,249円 )
    在庫品1日目当日出荷可能
    6,412円
    ( 7,053円 )
    在庫品1日目当日出荷可能
    6,306円
    ( 6,937円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    レバー操作で簡単シャフトロック。
    【特長】
    ・送りねじシャフトやスライドシャフトを位置決め後、簡単確実にロックできます。
    ・従来の固定方法であるクランプレバーやノブ方式に比べ作業性が向上するため、調整場所が多い場合、特に有効です。またクランプレバーの旋回スペースを必要としないため、省スペースで設計できます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    クイック シャフト クランプ （QSC）のレビュー
    4.6平均満足度：4.63件のレビュー
    改造工事に使用しました
    5
    満足度：5.02022/02/09
    客先から依頼された、既存のベルトコンベアに清掃用ローラ(吸着式)を追加する改造工事に使用しました。レバー操作により、軸の...もっと読む
    0人が参考にしています。
    装置の位置調節のロックに使用
    5
    満足度：5.02020/07/30
    シャフトでの位置調節が可能なクランプを探していたので使用面で簡易だったので便利な商品でした。他にも応用出来るので水平展開...もっと読む
    0人が参考にしています。
    装置脱着レバー軸の固定
    4
    満足度：4.02018/05/23
    以前は割り閉めを使用しねじ込みレバーで固定、クイックシャフトクランプにてワンタッチで開閉可能となった。
