イマオコーポレーション

ワークグリッパーボールユニット（ボルトタイプ）（BUH）

Name: ワークグリッパー ボールユニット（ボルトタイプ） （BUH）
Brand: イマオコーポレーション
SKU: 221000369104
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 7,540円～25,047円

税込単価: 8,294円～27,552円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ワークグリッパーボールユニット（スクリュータイプ）（TBU）

通常価格(税別)： 7,172円 (税込価格：7,889円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールエンドボルト（BJ730）

通常価格(税別)： 1,193円 (税込価格：1,312円)

通常出荷日：在庫品1日目

治具等のアタッチメントとしてご利用いただく先端がスイベルする六角ボルトです。先...

詳細情報を確認する

ねじ種類
ボルトタイプ
材質（ねじ部）
鉄

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ワークグリッパーボールユニット（ボルトタイプ）（BUH） BUH-S 06012～08040

BUH-S 06012～08040（セレーションタイプ）

ワークグリッパーボールユニット（ボルトタイプ）（BUH） BUH-F 06012～08040、BUH-E 06012～08040

BUH-F 06012～08040（フラットタイプ）
BUH-E 06012～08040（樹脂タイプ）

ワークグリッパーボールユニット（ボルトタイプ）（BUH） BUH-S 10015～24100

BUH-S 10015～24100（セレーションタイプ）

ワークグリッパーボールユニット（ボルトタイプ）（BUH） BUH-F 10015～24100、BUH-E 10015～24100

BUH-F 10015～24100（フラットタイプ）
BUH-E 10015～24100（樹脂タイプ）

製品仕様

材質

タイプ	本体	ボール	チップ
BUH-S 06012～08040 BUH-F 06012～08040	SCM440 焼入焼戻四三酸化鉄皮膜	SKH51 焼入焼戻四三酸化鉄皮膜 HRC60
BUH-E 06012～08040		ポリアセタールホワイト
BUH-S 10015～24100		SUS440	SKH51 焼入焼戻四三酸化鉄皮膜 HRC62
BUH-F 10015～24100			SNCM220 浸炭焼入四三酸化鉄皮膜 HRC60
BUH-E 10015～24100			ポリアセタールホワイト

規格表

セレーションタイプ		フラットタイプ		樹脂タイプ		M	L	W	L₁	d	W₁	許容荷重（kN）注）
型番	質量（g）	型番	質量（g）	型番	質量（g）	M	L	W	L₁	d	W₁	許容荷重（kN）注）
BUH-06012-S	7	BUH-06012-F	7	BUH-06012-E	6	M6×1.00	12	10	9.5	6	ー	5.3
BUH-06025-S	8	BUH-06025-F	8	BUH-06025-E	7		25
BUH-06040-S	10	BUH-06040-F	10	BUH-06040-E	9		40
BUH-08012-S	12	BUH-08012-F	12	BUH-08012-E	11	M8×1.25	12	13	13	8.5	ー	10.9
BUH-08025-S	18	BUH-08025-F	18	BUH-08025-E	16		25
BUH-08040-S	22	BUH-08040-F	22	BUH-08040-E	21		40

注）樹脂タイプは除きます。

セレーションタイプ		フラットタイプ		樹脂タイプ		M	L	W	L₁	d	W₁	許容荷重（kN）注）
型番	質量（g）	型番	質量（g）	型番	質量（g）	M	L	W	L₁	d	W₁	許容荷重（kN）注）
BUH-10015-S	26	BUH-10015-F	26	BUH-10015-E	22	M10×1.50	15	17	17	10	3	18.4
BUH-10030-S	33	BUH-10030-F	33	BUH-10030-E	29		30
BUH-10050-S	43	BUH-10050-F	43	BUH-10050-E	39		50
BUH-12020-S	55	BUH-12020-F	55	BUH-12020-E	49	M12×1.75	20	19	19	12	5	24.5
BUH-12040-S	65	BUH-12040-F	65	BUH-12040-E	59		40
BUH-12060-S	75	BUH-12060-F	75	BUH-12060-E	69		60
BUH-16025-S	87	BUH-16025-F	87	BUH-16025-E	75	M16×2.00	25	24	23	16	6	43.6
BUH-16050-S	117	BUH-16050-F	117	BUH-16050-E	105		50
BUH-16080-S	152	BUH-16080-F	152	BUH-16080-E	140		80
BUH-20030-S	153	BUH-20030-F	154	BUH-20030-E	134	M20×2.50	30	30	24	20	8	57.7
BUH-20060-S	205	BUH-20060-F	206	BUH-20060-E	186		60
BUH-20100-S	276	BUH-20100-F	277	BUH-20100-E	257		100
BUH-24040-S	287	BUH-24040-F	289	BUH-24040-E	257	M24×3.00	40	36	30	25	10	85.6
BUH-24100-S	432	BUH-24100-F	434	BUH-24100-E	402	M24×3.00	100	36	30	25	10	85.6

注）樹脂タイプは除きます。

使用例

クランパ-やストッパ-として。

ジャッキとして。

商品特長詳細

治具等のアタッチメントとしてご利用いただく先端がスイベルする六角ボルトです。
先端は、セレーション、フラット、樹脂の3タイプがあります。

注意・禁止事項

チップの取付け

BUH-S10015～24100、BUH-F10015～24100、BUH-E10015～24100のチップは、ボールを裏側から押し出し、付属の六角穴付きボルトにて取付けてください。

チップの交換

以下の製品は、チップを取り付けるボルトを外すことにより、チップの交換が可能です。

本体型番	チップ型番	本体型番	チップ型番	本体型番	チップ型番
BUH-10015-S	HS-100	BUH-10015-F	SRP-100	BUH-10015-E	DRP-100
BUH-10030-S		BUH-10030-F		BUH-10030-E
BUH-10050-S		BUH-10050-F		BUH-10050-E
BUH-12020-S	HS-120	BUH-12020-F	SRP-120	BUH-12020-E	DRP-120
BUH-12040-S		BUH-12040-F		BUH-12040-E
BUH-12060-S		BUH-12060-F		BUH-12060-E
BUH-16025-S	HS-160	BUH-16025-F	SRP-160	BUH-16025-E	DRP-160
BUH-16050-S		BUH-16050-F		BUH-16050-E
BUH-16080-S		BUH-16080-F		BUH-16080-E
BUH-20030-S	HS-200	BUH-20030-F	SRP-200	BUH-20030-E	DRP-200
BUH-20060-S		BUH-20060-F		BUH-20060-E
BUH-20100-S		BUH-20100-F		BUH-20100-E
BUH-24040-S	HS-250	BUH-24040-F	SRP-250	BUH-24040-E	DRP-250
BUH-24100-S	HS-250	BUH-24100-F	SRP-250	BUH-24100-E	DRP-250

型番リスト

表示件数

型番

ねじ径

先端形状

材質（先端部）

ねじピッチ

(mm)

長さL

(mm)

許容荷重

(N)

RoHS?

最小発注数量

6	フラット	[樹脂] 樹脂	M 6×1	12	5300	10	1個
6	フラット	鉄	M 6×1	12	5300	10	1個
6	セレーション	鉄	M 6×1	12	5300	10	1個
6	フラット	[樹脂] 樹脂	M 6×1	25	5300	10	1個
6	フラット	鉄	M 6×1	25	5300	10	1個
6	セレーション	鉄	M 6×1	25	5300	10	1個
6	フラット	[樹脂] 樹脂	M 6×1	40	5300	10	1個
6	フラット	鉄	M 6×1	40	5300	10	1個
6	セレーション	鉄	M 6×1	40	5300	10	1個
8	フラット	[樹脂] 樹脂	M 8×1.25	12	10900	10	1個
8	フラット	鉄	M 8×1.25	12	10900	10	1個
8	セレーション	鉄	M 8×1.25	12	10900	10	1個
8	フラット	[樹脂] 樹脂	M 8×1.25	25	10900	10	1個
8	フラット	鉄	M 8×1.25	25	10900	10	1個
8	セレーション	鉄	M 8×1.25	25	10900	10	1個
8	フラット	[樹脂] 樹脂	M 8×1.25	40	10900	10	1個
8	フラット	鉄	M 8×1.25	40	10900	10	1個
8	セレーション	鉄	M 8×1.25	40	10900	10	1個
10	フラット	[樹脂] 樹脂	M10×1.5	15	18400	10	1個
10	フラット	鉄	M10×1.5	15	18400	10	1個
10	セレーション	鉄	M10×1.5	15	18400	10	1個
10	フラット	[樹脂] 樹脂	M10×1.5	30	18400	10	1個
10	フラット	鉄	M10×1.5	30	18400	10	1個
10	セレーション	鉄	M10×1.5	30	18400	10	1個
10	フラット	[樹脂] 樹脂	M10×1.5	50	18400	10	1個
10	フラット	鉄	M10×1.5	50	18400	10	1個
10	セレーション	鉄	M10×1.5	50	18400	10	1個
12	フラット	[樹脂] 樹脂	M12×1.75	20	24500	10	1個
12	フラット	鉄	M12×1.75	20	24500	10	1個
12	セレーション	鉄	M12×1.75	20	24500	10	1個
12	フラット	[樹脂] 樹脂	M12×1.75	40	24500	10	1個
12	フラット	鉄	M12×1.75	40	24500	10	1個
12	セレーション	鉄	M12×1.75	40	24500	10	1個
12	フラット	[樹脂] 樹脂	M12×1.75	60	24500	10	1個
12	フラット	鉄	M12×1.75	60	24500	10	1個
12	セレーション	鉄	M12×1.75	60	24500	10	1個
16	フラット	[樹脂] 樹脂	M16×2	25	43600	10	1個
16	フラット	鉄	M16×2	25	43600	10	1個
16	セレーション	鉄	M16×2	25	43600	10	1個
16	フラット	[樹脂] 樹脂	M16×2	50	43600	10	1個
16	フラット	鉄	M16×2	50	43600	10	1個
16	セレーション	鉄	M16×2	50	43600	10	1個
16	フラット	[樹脂] 樹脂	M16×2	80	43600	10	1個
16	フラット	鉄	M16×2	80	43600	10	1個
16	セレーション	鉄	M16×2	80	43600	10	1個
20	フラット	[樹脂] 樹脂	M20×2.5	30	57700	10	1個
20	フラット	鉄	M20×2.5	30	57700	10	1個
20	セレーション	鉄	M20×2.5	30	57700	10	1個
20	フラット	[樹脂] 樹脂	M20×2.5	60	57700	10	1個
20	フラット	鉄	M20×2.5	60	57700	10	1個
20	セレーション	鉄	M20×2.5	60	57700	10	1個
20	フラット	[樹脂] 樹脂	M20×2.5	100	57700	10	1個
20	フラット	鉄	M20×2.5	100	57700	10	1個
20	セレーション	鉄	M20×2.5	100	57700	10	1個
24	フラット	[樹脂] 樹脂	M24×3	40	85600	10	1個
24	フラット	鉄	M24×3	40	85600	10	1個
24	セレーション	鉄	M24×3	40	85600	10	1個
24	フラット	[樹脂] 樹脂	M24×3	100	85600	10	1個
24	フラット	鉄	M24×3	100	85600	10	1個
24	セレーション	鉄	M24×3	100	85600	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,197円 ( 9,017円 )	3日目
8,197円 ( 9,017円 )	在庫品1日目当日出荷可能
8,997円 ( 9,897円 )	在庫品1日目当日出荷可能
8,197円 ( 9,017円 )	3日目
8,197円 ( 9,017円 )	3日目
8,997円 ( 9,897円 )	3日目
7,540円 ( 8,294円 )	4日目
8,197円 ( 9,017円 )	3日目
9,898円 ( 10,888円 )	在庫品1日目当日出荷可能
8,997円 ( 9,897円 )	3日目
8,997円 ( 9,897円 )	在庫品1日目当日出荷可能
9,397円 ( 10,337円 )	3日目
8,997円 ( 9,897円 )	3日目
8,997円 ( 9,897円 )	3日目
9,397円 ( 10,337円 )	3日目
8,997円 ( 9,897円 )	3日目
8,997円 ( 9,897円 )	3日目
9,397円 ( 10,337円 )	3日目
11,841円 ( 13,025円 )	3日目
11,841円 ( 13,025円 )	在庫品1日目当日出荷可能
13,828円 ( 15,211円 )	3日目
11,841円 ( 13,025円 )	3日目
11,841円 ( 13,025円 )	3日目
13,828円 ( 15,211円 )	3日目
11,841円 ( 13,025円 )	3日目
11,841円 ( 13,025円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
12,899円 ( 14,189円 )	4日目
13,828円 ( 15,211円 )	在庫品1日目当日出荷可能
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
17,899円 ( 19,689円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
17,899円 ( 19,689円 )	3日目
13,828円 ( 15,211円 )	3日目
13,828円 ( 15,211円 )	3日目
17,508円 ( 19,259円 )	3日目
17,508円 ( 19,259円 )	3日目
17,899円 ( 19,689円 )	3日目
20,122円 ( 22,134円 )	3日目
18,755円 ( 20,631円 )	3日目
18,755円 ( 20,631円 )	3日目
20,122円 ( 22,134円 )	3日目
18,755円 ( 20,631円 )	3日目
18,755円 ( 20,631円 )	3日目
20,122円 ( 22,134円 )	3日目
15,215円 ( 16,737円 )	4日目
15,215円 ( 16,737円 )	4日目
17,000円 ( 18,700円 )	4日目
22,434円 ( 24,677円 )	3日目
22,434円 ( 24,677円 )	3日目
25,047円 ( 27,552円 )	3日目

詳細情報

基本情報

基本情報

治具等のアタッチメントとしてご利用いただく先端がスイベルする六角ボルトです。先端はセレーション・フラット・樹脂の3種類があります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

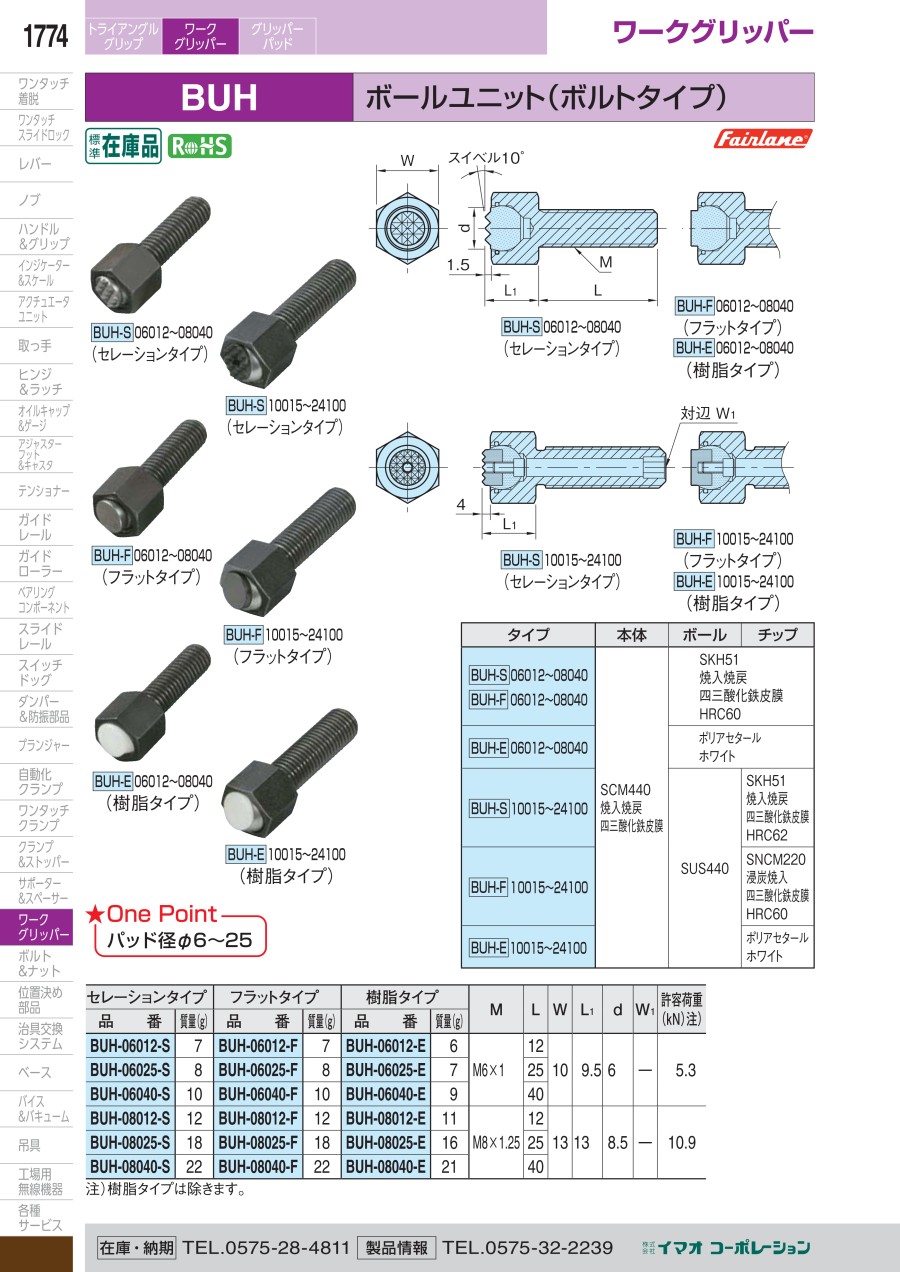

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
六角穴付止めねじ　ソフトタイプ
イマオコーポレーション
ボールエンドボルト（BJ730）
イマオコーポレーション
ワークグリッパーボールユニット（スクリュータイプ）（TBU）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
