ダブルサイド ボール プランジャー（DSB）
未確定：候補が5型番あります。
商品情報
外形図
製品仕様
規格表

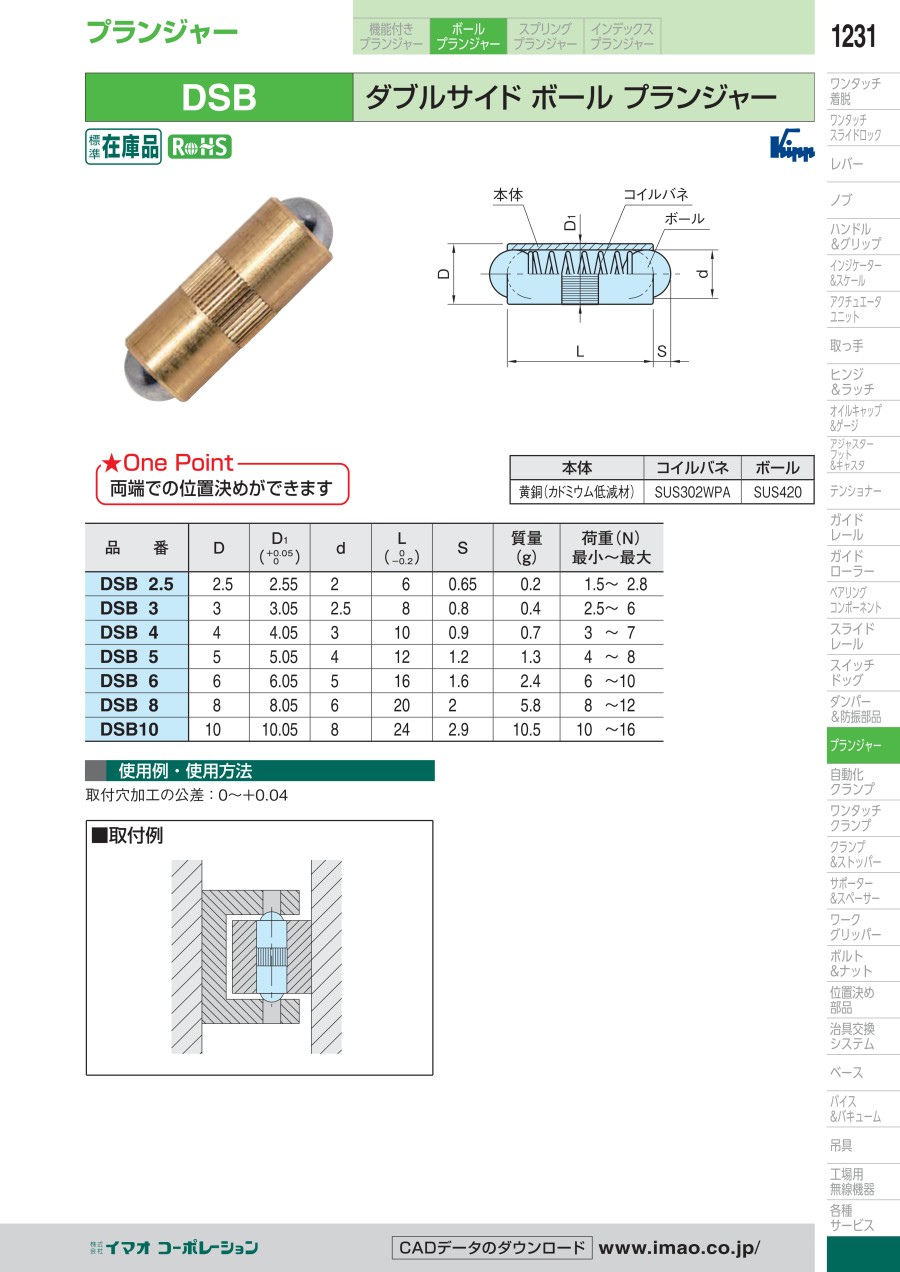

| 型番 | D | D1 （0～+0.05） | d | L （-0.2～0） | S | 質量 （g） | 荷重（N） 最小～最大 |
|---|---|---|---|---|---|---|---|
| DSB 4 | 4 | 4.05 | 3 | 10 | 0.9 | 0.7 | 3～7 |
| DSB 5 | 5 | 5.05 | 4 | 12 | 1.2 | 1.3 | 4～8 |
| DSB 6 | 6 | 6.05 | 5 | 16 | 1.6 | 2.4 | 6～10 |
| DSB 8 | 8 | 8.05 | 6 | 20 | 2 | 5.8 | 8～12 |
| DSB10 | 10 | 10.05 | 8 | 24 | 2.9 | 10.5 | 10～16 |
使用例
取り付け穴加工の公差：0～+0.04
詳細情報
基本情報
ダブルタイプのボールプランジャー。
【特長】
・両側面にて位置決め可能なボールプランジャー｡
・取り付けは圧入のみで､本体に設けたローレットで固定可能｡
・位置決め部のボールサイズは、2、2.5、3、4、5、6、8の7種類。
【用途】
・両端で一度に位置決めする箇所。
