サイド プランジャー WP1
- 通常単価(税別)
- 1,897円～2,097円
- 税込単価
- 2,087円～2,307円
ワークの仮止めに最適なプランジャー。【特長】・ワークの仮止めに最適。・本体内部...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
材質
| タイプ | 本体 | コイルバネ | ボール |
|---|---|---|---|
| WP1 | SUM22L 四三酸化鉄皮膜 | SUS631J1WPC | SUS420 HRC50～60 |
| WP1N | ポリアセタール |
規格表
| SUSボール | エンプラボール | S | D | H | d | L | H2 | H1 | 荷重（N） 最小～最大 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 型番 | |||||||||
| WP1-8 | WP1N-8 | 0.7 | 8 | 25 | 3 | 3.2 | 3.6 | 6 | 3～7 | 9 |
| WP1-10 | WP1N-10 | 1 | 10 | 30 | 4 | 4 | 4.2 | 7 | 4～7 | 17 |
| WP1-12 | WP1N-12 | 1.5 | 12 | 35 | 5 | 5 | 4.8 | 9 | 6～12 | 29 |
| WP1-14 | WP1N-14 | 1.8 | 14 | 40 | 6.5 | 5.4 | 5.8 | 10 | 43 |
使用例
詳細情報
基本情報
ワークの仮止めに最適なプランジャー。
【特長】
・ワークの仮止めに最適。
・本体内部はバネ方式と弾性材ポリウレタン方式。
・バネタイプはSUS製ボールとエンプラボールが選べる。
・内蔵されているボールの材質は、ステンレス製とポリアセタール製を用意。
【用途】
・ワークの仮止め。

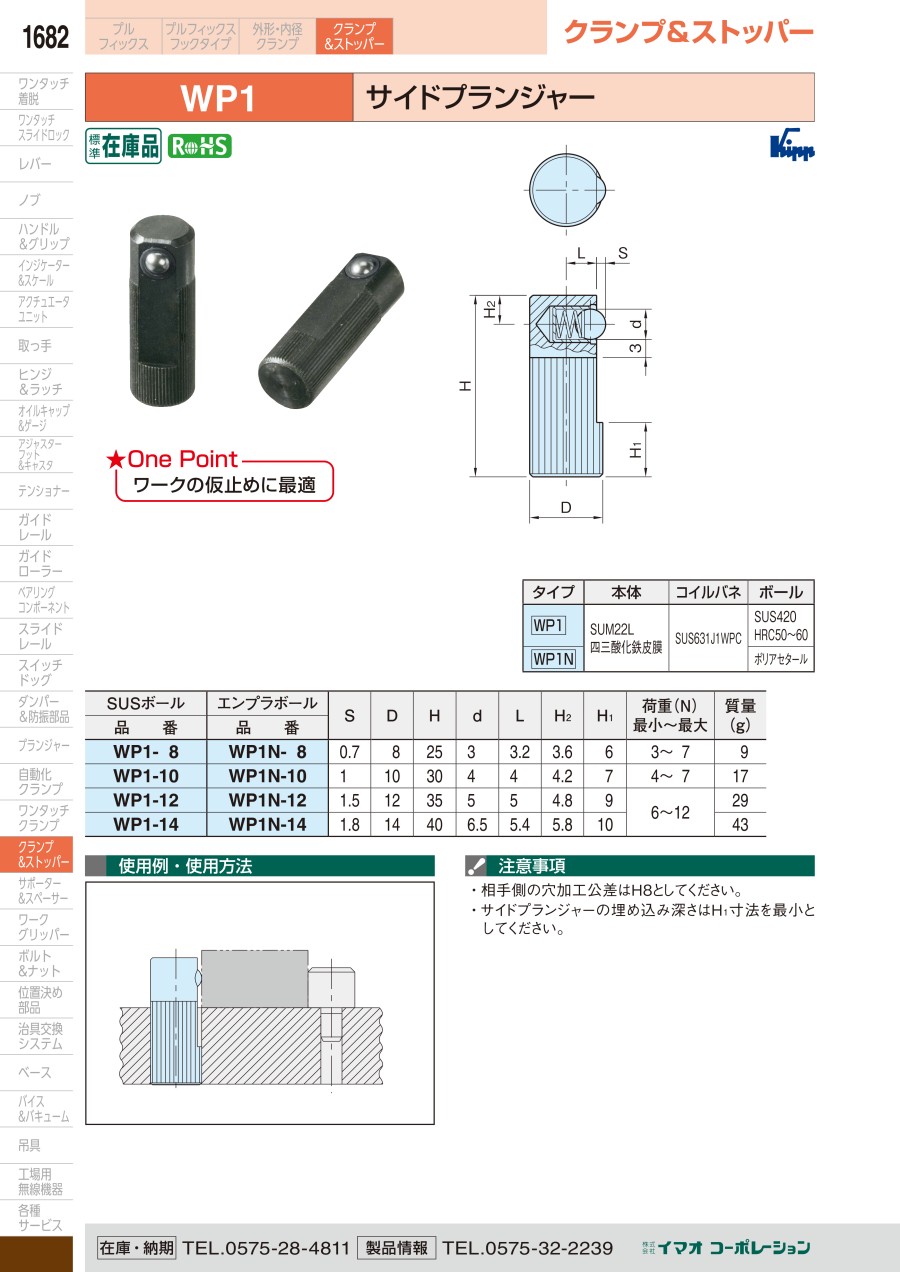

カタログ
商品担当おすすめ
サイド プランジャー WP1のレビュー
加工設備に使用しています
4
4.02019/11/13
自社の生産設備ダイキャスト加工用冶具の位置決め用にスペースが取れなかったのでサイドプランジャを使っています。製品にあった...もっと読む
0人が参考にしています。
