キーロックインサート（KIC）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 560円～10,443円
- 税込単価
- 616円～11,487円
ボルト着脱の頻度の高い箇所に使用するネジ補強材です。【特長】・キーの打ち込みで...
詳細情報を確認する- 種類
- キーロック
- ネジ種類(内ネジ)
- メートル(並目)ねじ
- 長さ
- 1D
- ノッチ
- なし
- 使用環境
- 製造機器 / IT製品関連 / 航空宇宙関連 / 自動車 / 鉄道車両 / 船舶 / 輸送
- 販売単位
- バラ(1個から購入可能)
ご注意
- 素手で挿入出来ない場合がございますが、その際はキー部に棒材などを引っ掛けてねじ込めば簡単に挿入できます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,189円 ( 3,508円 ) | 3日目 |
3,189円 ( 3,508円 ) | 3日目 |
3,189円 ( 3,508円 ) | 3日目 |
1,045円 ( 1,150円 ) | 在庫品1日目当日出荷可能 |
3,247円 ( 3,572円 ) | 3日目 |
560円 ( 616円 ) | 在庫品1日目当日出荷可能 |
2,315円 ( 2,547円 ) | 在庫品1日目当日出荷可能 |
560円 ( 616円 ) | 3日目 |
2,315円 ( 2,547円 ) | 3日目 |
662円 ( 728円 ) | 在庫品1日目当日出荷可能 |
2,538円 ( 2,792円 ) | 在庫品1日目当日出荷可能 |
662円 ( 728円 ) | 在庫品1日目当日出荷可能 |
2,538円 ( 2,792円 ) | 4日目 |
697円 ( 767円 ) | 在庫品1日目当日出荷可能 |
2,625円 ( 2,888円 ) | 3日目 |
697円 ( 767円 ) | 在庫品1日目当日出荷可能 |
2,625円 ( 2,888円 ) | 3日目 |
839円 ( 923円 ) | 在庫品1日目当日出荷可能 |
2,897円 ( 3,187円 ) | 3日目 |
839円 ( 923円 ) | 在庫品1日目当日出荷可能 |
2,897円 ( 3,187円 ) | 3日目 |
1,045円 ( 1,150円 ) | 在庫品1日目当日出荷可能 |
3,247円 ( 3,572円 ) | 3日目 |
1,045円 ( 1,150円 ) | 在庫品1日目当日出荷可能 |
3,247円 ( 3,572円 ) | 3日目 |
2,081円 ( 2,289円 ) | 在庫品1日目当日出荷可能 |
4,335円 ( 4,769円 ) | 3日目 |
3,510円 ( 3,861円 ) | 3日目 |
6,222円 ( 6,844円 ) | 3日目 |
5,580円 ( 6,138円 ) | 3日目 |
10,443円 ( 11,487円 ) | 3日目 |
詳細情報
基本情報
ボルト着脱の頻度の高い箇所に使用するネジ補強材です。
【特長】
・キーの打ち込みで容易にゆるみ止めができます。
・ボルト着脱の頻度の高い箇所での使用に適しています。
・M2～M24までの豊富な品揃えます。
【用途】
・鉄、非鉄金属、金属以外の材料等あらゆる母材のネジを強化する事ができます。
・損傷したネジを短時間で補修する事ができます。
ご注意
- 素手で挿入出来ない場合がございますが、その際はキー部に棒材などを引っ掛けてねじ込めば簡単に挿入できます。
商品情報

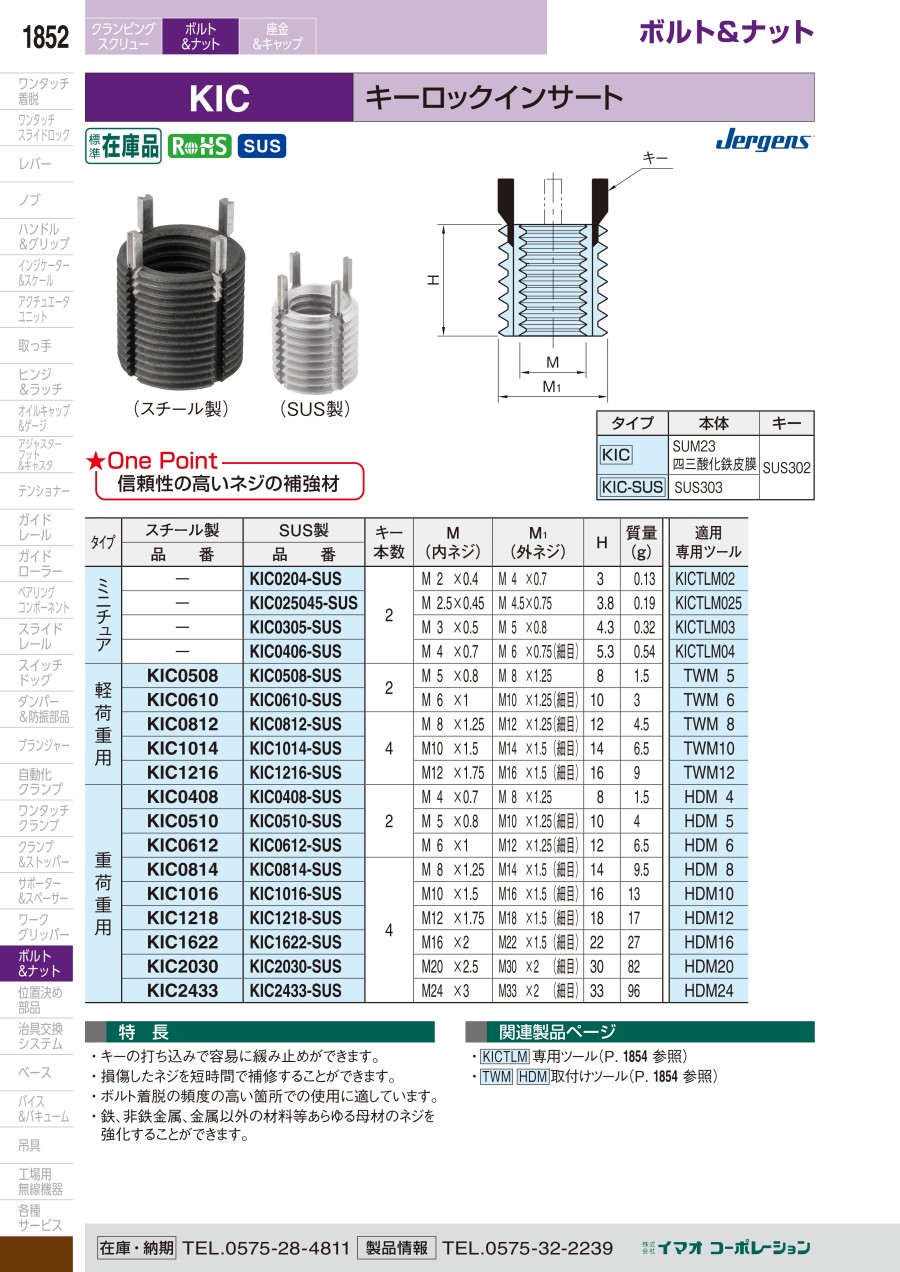

キーロックインサートの外形図と寸法
キーロックインサートの外形図
| タイプ | スチール製 | SUS製 | キー 本数 | M (内ネジ） | M1 (外ネジ） | H | 質量 (g) | 適用専用ツール |
|---|---|---|---|---|---|---|---|---|
| 品 番 | 品 番 | |||||||
| ミ ニ チ ュ ア | - | KIC0204-SUS | 2 | M 2 ×0.4 | M 4 ×0.7 | 3 | 0.13 | KICTLM02 |
| - | KIC025045-SUS | M 2.5×0.45 | M4.5×0.75 | 3.8 | 0.19 | KICTLM025 | ||
| - | KIC0305-SUS | M 3 ×0.5 | M 5 ×0.8 | 4.3 | 0.32 | KICTLM03 | ||
| - | KIC0406-SUS | M 4 ×0.7 | M6 ×0.75(細目) | 5.3 | 0.54 | KICTLM04 | ||
| 軽 荷 重 用 | KIC0508 | KIC0508-SUS | 2 | M5 ×0.8 | M8 ×1.25 | 8 | 1.5 | TWM 5 |
| KIC0610 | KIC0610-SUS | M 6 ×1 | M10 ×1.25(細目) | 10 | 3 | TWM 6 | ||
| KIC0812 | KIC0812-SUS | 4 | M 8 ×1.25 | M12 ×1.25(細目) | 12 | 4.5 | TWM 8 | |
| KIC1014 | KIC1014-SUS | M10 ×1.5 | M14 ×1.5(細目) | 14 | 6.5 | TWM10 | ||
| KIC1216 | KIC1216-SUS | M12 ×1.75 | M16×1.5(細目) | 16 | 9 | TWM12 | ||
| 重 荷 重 用 | KIC0408 | KIC0408-SUS | 2 | M 4 ×0.7 | M8 ×1.25 | 8 | 1.5 | HDM 4 |
| KIC0510 | KIC0510-SUS | M 5 ×0.8 | M10 ×1.25(細目) | 10 | 4 | HDM 5 | ||
| KIC0612 | KIC0612-SUS | M 6 ×1 | M12 ×1.25(細目) | 12 | 6.5 | HDM 6 | ||
| KIC0814 | KIC0814-SUS | 4 | M 8 ×1.25 | M14 ×1.5(細目) | 14 | 9.5 | HDM 8 | |
| KIC1016 | KIC1016-SUS | M10 ×1.5 | M16 ×1.5(細目) | 16 | 13 | HDM10 | ||
| KIC1218 | KIC1218-SUS | M12 ×1.75 | M18 ×1.5(細目) | 18 | 17 | HDM12 | ||
| KIC1622 | KIC1622-SUS | M16 ×2 | M22 ×1.5(細目) | 22 | 27 | HDM16 | ||
| KIC2030 | KIC2030-SUS | M20 ×2.5 | M30 ×2(細目) | 30 | 82 | HDM20 | ||
| KIC2433 | KIC2433-SUS | M24 ×3 | M33×2(細目) | 33 | 96 | HDM24 |
取付け、取外し方法
取付け方法
旧ネジ又は損傷したネジを指定サイズのドリルを使って取り除きます。
面取り加工（90°～120°）をします。
標準ネジ穴加工をします。
インサート本体の母材の表面より0.5～1mm深くねじ込みます。ミニチュアタイプはKICTLM（専用ツール）を使用してねじ込みます。
TWM/HDM（取付けツール）を使って、軽く数回たたいてキーを中に打ち込みます。ミニチュアタイプはKICTLM（専用ツール）を使用して打込みます。
サイズにより手では挿入出来ない場合がありますが、キー部に棒材などをひっかけてねじ込めば、簡単に挿入できます。ただし過度の力を加えるとキーが折れる恐れがありますので、ご注意ください。
取外し方法
指定サイズのドリルを使って指定の深さまでドリル加工します。
キーを内側に折り曲げて除去します。
ボルト除去工具（エキストラクター）等を使ってインサートを取り出します。
同じサイズの新しいインサートを元のネジ穴に取り付ける事ができます。この様に数回インサートを交換する事ができます。
取付け、取外し時の寸法表
| タイプ | 品 番 | 取付け | 取外し | ||||
|---|---|---|---|---|---|---|---|
| スチール製 | SUS製 | ドリル サイズ | ネジ穴 | ドリル | |||
| サイズ | 最小深さ | サイズ | 深さ | ||||
| ミ ニ チ ュ ア | - | KIC0204-SUS | 3.4 | M 4 ×0.7 | 4 | 2.8 | 2 |
| KIC025045-SUS | 3.9 | M4.5×0.75 | 5 | 3 | |||
| KIC0305-SUS | 4.4 | M 5 ×0.8 | 5.5 | 3.5 | 2.3 | ||
| KIC0406-SUS | 5.5 | M 6 ×0.75(細目) | 6.5 | 4.6 | 2.5 | ||
| 軽 荷 重 用 | KIC0508 | KIC0508-SUS | 6.9 | M8 ×1.25 | 9.5 | 5.5 | 4 |
| KIC0610 | KIC0610-SUS | 8.8 | M10 ×1.25(細目) | 11.5 | 7.5 | 4.8 | |
| KIC0812 | KIC0812-SUS | 10.8 | M12 ×1.25(細目) | 13.5 | 9.5 | ||
| KIC1014 | KIC1014-SUS | 12.8 | M14 ×1.5(細目) | 15.5 | 11.5 | ||
| KIC1216 | KIC1216-SUS | 14.8 | M16 ×1.5(細目) | 17.5 | 13.5 | ||
| 重 荷 重 用 | KIC0408 | KIC0408-SUS | 6.9 | M8 ×1.25 | 9.5 | 5.5 | 4 |
| KIC0510 | KIC0510-SUS | 8.8 | M10 ×1.5(細目) | 12.5 | 7.5 | 4.8 | |
| KIC0612 | KIC0612-SUS | 10.8 | M12 ×1.5(細目) | 14.5 | 9.5 | ||
| KIC0814 | KIC0814-SUS | 12.8 | M14 ×1.5(細目) | 16.5 | 11.5 | ||
| KIC1016 | KIC1016-SUS | 14.8 | M16 ×1.5(細目) | 18.5 | 13.5 | ||
| KIC1218 | KIC1218-SUS | 16.8 | M18 ×1.5(細目) | 20.5 | 15.5 | ||
| KIC1622 | KIC1622-SUS | 20.5 | M22 ×1.5(細目) | 24.5 | 17.8 | 6.4 | |
| KIC2030 | KIC2030-SUS | 28 | M30 ×2(細目) | 34.5 | 25.8 | ||
| KIC2433 | KIC2433-SUS | 31 | M33 ×2(細目) | 37.5 | 28.8 | ||
