イマオコーポレーション

スプリング突き出しピン（SEPS・SEPR）

Name: スプリング突き出しピン（SEPS・SEPR）
Brand: イマオコーポレーション
SKU: 221000368811
Rating: 4.7 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

この商品のFAQをみる（1件）

通常単価(税別): 1,115円～2,089円

税込単価: 1,227円～2,298円

バネ力を利用した突き出しピン。【特長】・先端形状は、フラットタイプ、ラウンドタ...

詳細情報を確認する

本体/関連部品
本体
構造
固定式
使用環境
標準

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SEPS／SEPS-SUS フラットタイプ

SEPR／SEPR-SUS ラウンドタイプ

規格表

型番		M	S	L	L₁	L₂	L₃	d	A	W	バネカ（N）	質量（g）
SEPS SEPR SPES-SUS SEPR-SUS	08-08	M8×1.25	7.6	44	19	9	3	8	4	7	1.5～7.4	10
	10-10	M10×1.5	9.9	55	23	11	4	10	5	8	2.5～10.7	20
	12-12	M12×1.75	12.3	67	28	13	5	12	6	10	3.6～14.5	35

使用例

ハンドリング装置での、ワーク払出し

ハンドリング装置での、位置決め及び衝撃緩衝

搬送装置での、衝撃吸収

固定方法は六角ナットまたは接着剤をお勧めします。

型番リスト

表示件数

型番

(mm)

取付ねじの呼び【M】

本体材質

(mm)

先端形状

RoHS?

最小発注数量

7.6	8	M8	スチール	44	ラウンドタイプ	10	1個
7.6	8	M8	ステンレス	44	ラウンドタイプ	10	1個
9.9	10	M10	スチール	55	ラウンドタイプ	10	1個
9.9	10	M10	ステンレス	55	ラウンドタイプ	10	1個
12.3	12	M12	スチール	67	ラウンドタイプ	10	1個
12.3	12	M12	ステンレス	67	ラウンドタイプ	10	1個
7.6	8	M8	スチール	44	フラットタイプ	10	1個
7.6	8	M8	ステンレス	44	フラットタイプ	10	1個
9.9	10	M10	スチール	55	フラットタイプ	10	1個
9.9	10	M10	ステンレス	55	フラットタイプ	10	1個
12.3	12	M12	スチール	67	フラットタイプ	10	1個
12.3	12	M12	ステンレス	67	フラットタイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,328円 ( 1,461円 )	在庫品1日目当日出荷可能
1,954円 ( 2,149円 )	在庫品1日目当日出荷可能
1,479円 ( 1,627円 )	3日目
1,881円 ( 2,069円 )	在庫品1日目当日出荷可能
1,775円 ( 1,953円 )	在庫品1日目当日出荷可能
2,089円 ( 2,298円 )	3日目
1,115円 ( 1,227円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
1,328円 ( 1,461円 )	在庫品1日目当日出荷可能
1,775円 ( 1,953円 )	3日目
1,479円 ( 1,627円 )	在庫品1日目当日出荷可能
1,889円 ( 2,078円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

バネ力を利用した突き出しピン。
【特長】
・先端形状は、フラットタイプ、ラウンドタイプの2種類ある。
・材質は、スチール製とステンレス製をご用意。
【用途】
・簡易的な衝撃吸収やワーク払い出しに最適。

カタログ

商品TOP

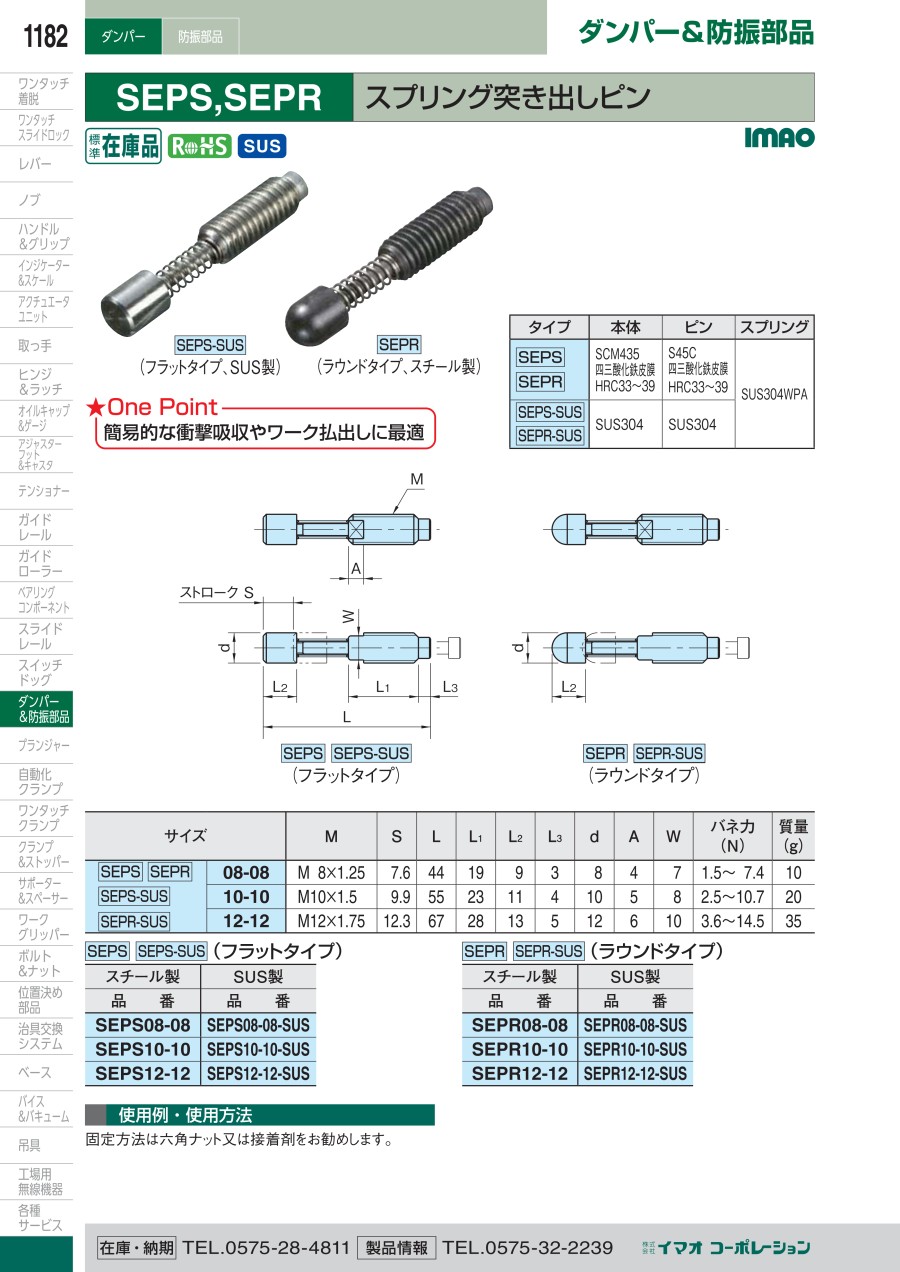

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリング突き出しピン（SEPS・SEPR）のレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

組立ジグのワーク押えに使用しています。

満足度：5.02020/03/25

ストロークも十分で使いやすいです。スプリングのばね定数違いを交換できるようになると用途が広がると思われます。大きさも...もっと読む

1人が参考にしています。

緩衝

満足度：4.02022/10/04

ワーク昇降の緩衝位置決めにしようしました問題なくしようできています

0人が参考にしています。

部品押え

満足度：5.02022/07/06

治具の部品押えに使用しました。とても使いやすいです。安価なネジを使って上手く作ってると感心しました。

0人が参考にしています。

生産設備シリンダー部に使用

満足度：5.02019/03/12

ショックアブソーバを付帯しないタイプのシリンダーに対し前後運動時の衝撃吸収対策として使用しています。ショックアブソーバの...もっと読む

0人が参考にしています。

4件全て見る

よくあるご質問（FAQ）

Q先端のパッドを外すことはできますか？

ロックタイトで固定してあるのではずれません。
